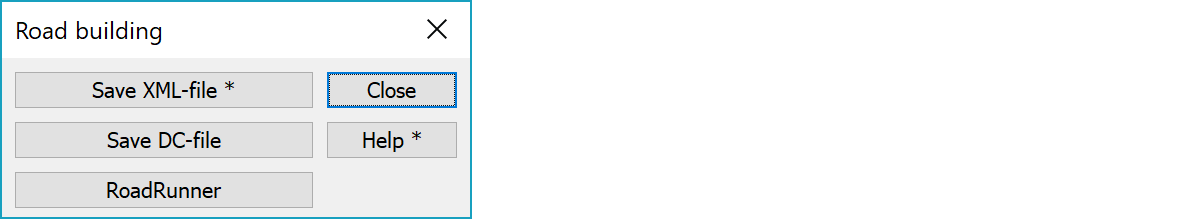

Reference lines Reference linesToiminto sisältää tie- ja silta-aineistojen lukemisen sekä näiden muuttamisen mittauksissa tarvittavaan muotoon.
Toiminto tallettaa vaaka- ja pystygeometrian sekä tien suuntaiset viivat LandXML-muotoon. Tämä voidaan muuntaa Leican 1200 -takymetreissä tarvittavaan muotoon RoadRunner-toiminnolla.
Jos painat Shift-Tallenna XML, sortataan ja nimetään viivat uudelleen, mutta XML-tiedostoa ei tehdä.
Toiminto tallettaa vaaka- ja pystygeometrian sekä poikkileikkaukset Timblen DC-muotoon, joka voidaan suoraan siirtää S6-sarjan kojeisiin. Jos poikkileikkauksia ei ole, kirjoitetaan pelkästään geometriatiedot.
Käynnistää RoadRunner -muunnosohjelman, joka tekee XML-tiedostosta Leican takymetriin sopivan tietokantatiedoston.
Rakenneviivat voidaan lukea myös taiteviivoina tiesuunnitteluohjelmistosta. 3D-Win tekee tiesuunnitelmasta kartta-aineiston (Laske kartta), jossa on mukana kaikki tierakenteet ja niiden muutoskohdat. Aineisto voidaan lukea myös muista järjestelmistä vektorimuotoisena millä tahansa formaatilla.
Suorakulmaiset koordinaatit pitää muuttaa mittalinjaan tai tiegeometriaan sidotuiksi koordinaateiksi (paaluluku, sivumitta, korkeus/korkeusero) esimerkiksi toiminnolla XY <--> AB.
Katso lisää: Rakenneviivojen muodostaminen ja käyttö.
Toimintoon liittyy erikoisasetuksia.
1 kirjoittaa DC-tiedostoon lisäpisteen, jos linjan tangentti muuttuu liikaa.
DC-tiedostoon lisätään SeedFile-tiedostossa olevat rivit (oletuksena default).
Rivit määrittävät koordinaatiston käsittelyyn liittyviä asioita.
Vaihtoehto default lisää local-hakemistossa olevan DcSeedfile-tiedoston. Jos mitään rivejä ei haluta lisätä, valitse listalta None.
Kerroin säteen arvon muuttamiseksi (oletuksena 1.0). Trimblen ohjelma hylkää datan, jos pystygeometrian säde "ei mahdu" annettuun paaluväliin (vaikka geometria on luotu esim. Xroad:lla).
Jos kerroin on positiivinen, ohjelma kertoo säteen tällä arvolla. Jos kerroin on negatiivinen, lisätään (vähennetään) tämä arvo säteeseen.
1 rename lines (oletus)
Samaa koodia olevat viivat numeroidaan juoksevasti. Jos koodia TR on useita, saavat ne nimen TR_1, TR_2, jne.
2 vertical: all PVI points
Pystygeometrian suorien loppupisteet kirjoitetaan myös.
128 show result file
Näytä tulostiedosto lopuksi (*.XML tai *.DC).
Katso myös: Erikoisasetusten käyttö
