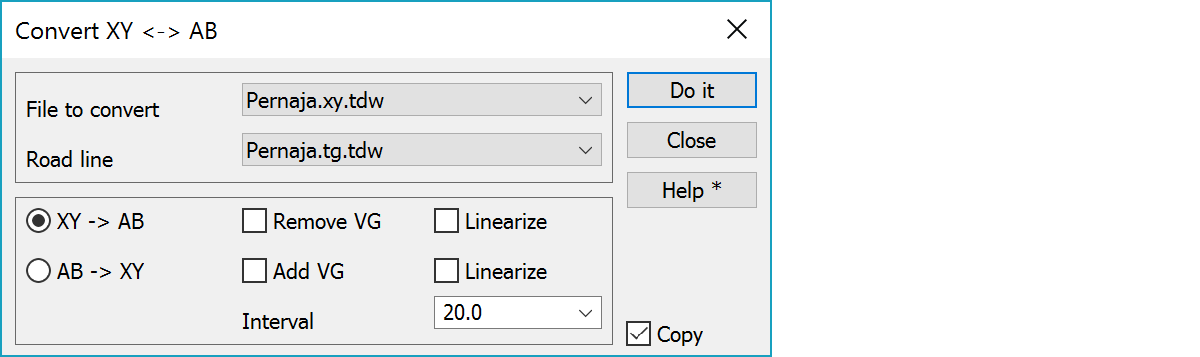

XY <--> AB XY <--> ABVektorimuotoisen tiedoston koordinaattien muunnos suorakulmaisista koordinaateista (X,Y,Z) mittalinjaan tai tiegeometriaan sidotuiksi koordinaateiksi (paaluluku, sivumitta, korkeus/korkeusero). Muunnos tarkistaa viivojen kulkusuunnan ja tarvittaessa kysyy käännetäänkö ne.
Muunnettava vektoritiedosto elementtilistassa.
Referenssilinjana käytettävä mittalinja tai tiegeometria.
Muunnos XY-koordinaateista paaluluvuksi ja sivumitaksi.
Poista PG vähentää Z-mitasta pystygeometrian arvon paalukohtaisesti. Linearisoi poistaa AB-viivoilta kaikki ylimääräiset pisteet, eli pisteet, jotka ovat samalla suoralla.
Toiminto poistaa taiteviivoilta kaikki ylimääräiset pisteet, eli pisteet, jotka ovat samalla suoralla.
Muunnos paaluluvusta ja sivumitasta XY-koordinaateiksi. Jos painat Shift-Suorita, linearisoidaan AB-aineisto ennen muunnosta.
Lisää PG lisää Z-mittaan pystygeometrian arvon paalukohtaisesti. Linearisoi poistaa XY-viivoilta kaikki ylimääräiset pisteet, eli pisteet, jotka ovat samalla suoralla.
Jos viivan pisteiden väli on suurempi kuin annettu paaluväli, ohjelma tihentää pisteväliä interpoloimalla välille uusia pisteitä.
Ei muuta alkuperäistä tiedostoa, vaan tekee elementtilistaan uuden kopion.
Huomaa, että ohjelma muuttaa elementtilistassa olevan tiedoston nimen loppuliitettä. Jos nimenä oli ennen muunnosta esimerkiksi file.xy.tdw, on se muunnoksen jälkeen file.ab.tdw. Vastaavasti jos nimenä oli file.ab.tdw, on se muunnoksen jälkeen file.xy.tdw.
There are some special settings related to this function.
Horizontal tolerance for point removal in linearizing.
Height tolerance for point removal in linearizing.
See also: Using special settings
