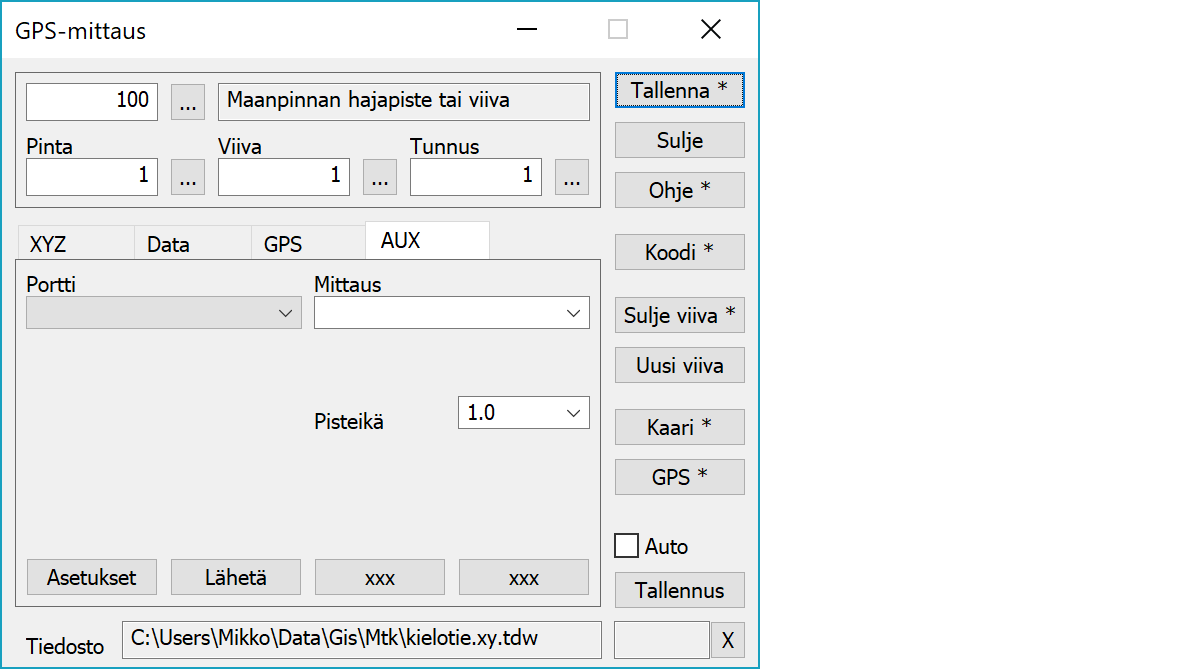

GPS-mittaus GPS-mittausMittaus ulkoisen tai laitteen sisäisen GPS:n avulla. Toimii pääsääntöisesti kuten Pisteen lisäys, mutta hiiren sijasta koordinaatti tulee GPS-laitteelta.
Pisteen tai viivan kartoituksen valinta voidaan tehdä automaattisesti valitun koodin mukaan. Jos kooditiedoston koodin määrittelyssä on valittu kohteen tyypiksi joko piste tai viiva, toiminto muuttaa T2-kentän arvon automaattisesti joko tyhjäksi tai seuraavaksi vapaaksi viivanumeroksi. Vastaavasti voidaan hakea koodille pintatunnus automaattisesti koodin määrittelystä. Nämä automaattihaut ovat oletuksena päällä, mutta niitä voidaan muuttaa EditFlag-erikoisasetuksella.
GPS tarkkuustiedot (mode, hdop, vdop) näytetään ruudun oikeassa alakulmassa kelluvana tekstinä. Jos arvot ovat hyväksyttävissä rajoissa, teksti on vihreä. Muussa tapauksessa teksti on punainen ja pisteen tallennus ei ole sallittua.
Yläosan kentät näyttävät kohteen tyypin ja kolme vapaavalintaista ominaisuutta.
Käytetty portti. API tarkoittaa sisäistä GPS-laitetta Windows Location API:n kautta.
Lisälaitteen tyyppi.
Avaa laitteen asetukset.
Lähettää komentotiedoston laitteelle.
Pisteen tallentaminen. Shift-näppäimen kanssa ohittaa virherajat ja pakottaa tallentamisen.
Aktivoi datan kopioinnin toiselta kohteelta. Hiirellä osoitetaan uusi kohde, josta data kopioidaan. Oletuksena kopioidaan vain kohteen koodi. Shift-näppäimen kanssa kopioidaan kaikki ominaisuudet. Ctrl-näppäimen kanssa kopioidaan vain teksti.
Viivan sulkeminen alkupisteeseen. Sulkemisen jälkeen dialogissa olevaa viivan numeroa kasvatetaan automaattisesti yhdellä.
Shift-näppäimen kanssa sulkee suorakulmaisen viivan ja luo tarvittaessa viimeisen kulmapisteen. Kaikki kulmat muutetaan suorakulmaisiksi niin, että kunkin sivun keskikohta pysyy paikallaan. Viivan ensimmäinen osio toimii peruslinjana.
Asettaa kenttään T2 seuraavan vapaana olevan viivanumeron (tiedoston suurin viivanumero + 1).
Käynnistää tai lopettaa GPS-laitteen luvun.
Luo kaaren viimeksi tallennetuista viivapisteistä. Oletuksena luodaan kolmen pisteen kaari kolmesta viimaisestä pisteestä. Shift-näppäimen kanssa luodaan kahden pisteen kaari kahdesta viimeisestä pisteestä ja Ctrl-näppäimen kanssa kaari luodaan kolmesta viimeisestä pisteestä käyttäen edellistä pistettä kaaren keskipisteenä.
Tallentaa automaattisesti pisteen heti, kun se on mitattu. Rastilla asetus voidaan pitää aina automaattisesti päällä.
Aktiivinen tiedostoelementti, johon pisteet tallentuvat.
Näyttää editointitilan (siirrä, kierrä, lisää, jne.). X-painike lopettaa tilan ja palauttaa toiminnon normaalitilaan.
CheckDuplicate erikoisasetus (Asetukset/Ohjelman käynnistys) määrää tarkistetaanko, että aktiivisessa tiedostossa ei aiemmin ole samaa pistettä.
Toimintoon liittyy erikoisasetuksia.
Editointi- ja laskentatoimintojen käyttäytymiseen vaikuttavia asetuksia.
Määrää mitkä ominaisuudet näytetään listassa ensimmäisenä. Oletuksena T1,T2,T3,T4,T5.
Katso myös: Erikoisasetusten käyttö
