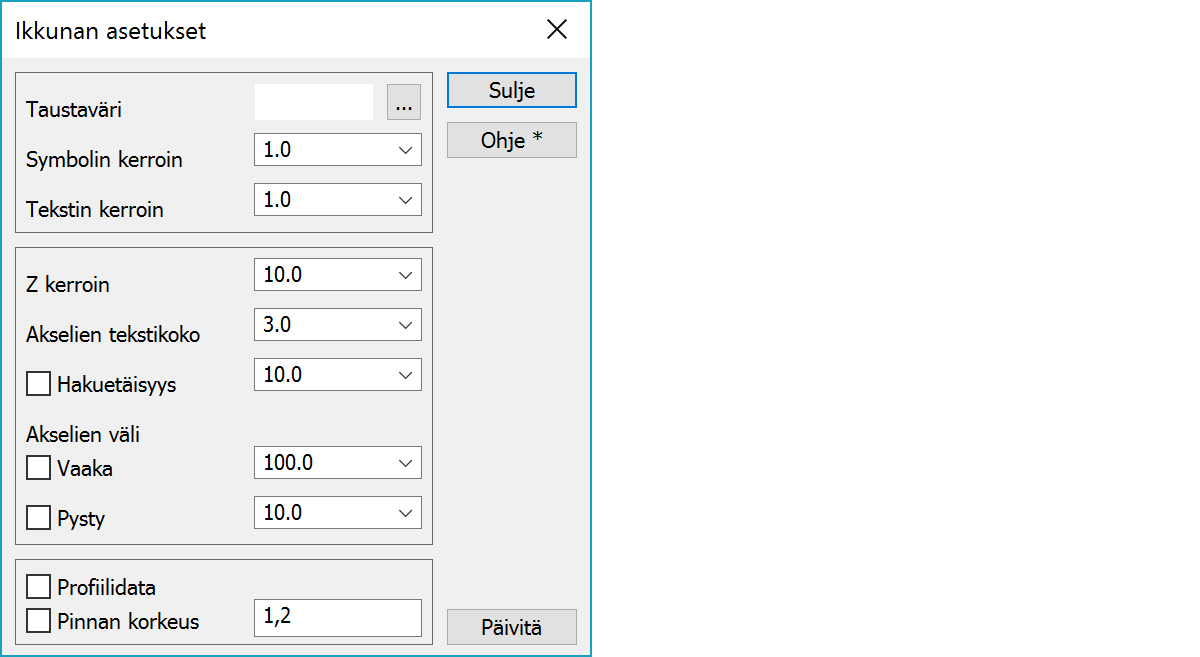

Pituusleikkausikkunan asetukset Pituusleikkausikkunan asetuksetPituusleikkausikkunan asetukset.
Alareunaan piirrettävät lisätiedot (profiilidata, jne.) piirretään varsinaisen koordinaattiasteikon ulkopuolelle ja niille on varattava erikseen tila otsikkotiedostossa. Tämä tapahtuu pienentämällä otsikkotiedoston piirtoalan määräävää CLR-aluetta.
Ikkunan taustaväri voidaan valita vapaasti Windowsin väripaletista. Muut ohjelman käyttämät värit asetetaan kooditiedostossa.
Jos asetat pääikkunan taustaväriksi mustan, ohjelma vaihtaa myös muiden ikkunoiden taustaväriksi mustan. Kun tulostat kuvan paperille, käytetään kuitenkin automaattisesti valkoista taustaa. Myös väritaulukon väri 1 muutetaan automaattisesti, jos se on sama kuin taustaväri. Pikanäppäimellä F12 voit nopeasti vaihtaa taustaväriä mustan, valkoisen ja käyttäjän värin välillä.
Kohdassa Elementtien asetukset voit asettaa myös tiedostojen oletusvärin valitsemalla Shift-väripainike.
Kertoimet vaikuttavat tekstin ja symboleiden kokoon näytöllä, mutta eivät lopullisessa tulostuksessa. Toiminto on tarkoitettu lähinnä parantamaan kohteiden näkyvyyttä editoinnin aikana suurentamalla niitä ruudulla.
Pystymittakaavan kerroin suhteessa vaakamittakaavaan. Vaakamittakaava määrätään normaalisti paperiasetuksissa.
Koordinaattiakselien numeroiden koko paperimillimetreinä.
Hakuetäisyys määrää kuinka kaukaa poikkileikkauskuvaan haetaan muita piirrettäviä elementtejä. Pääikkunassa olevista kairaustiedostoista haetaan etäisyyden sisällä olevat kairapisteet. Hakuetäisyydellä nolla näytetään vain leikkaavien viivojen sijainnit. Rasti määrää suoritetaanko hakua.
Jos rastit ovat päällä, akselien väli on lukittu annettuun metriarvoon. Muutoin akselien väli vaihtelee ikkunan (tai paperin) koon mukaan.
Jos akselin vaaka- tai pystyväli annetaan negatiivisena, jätetään viivat piirtämättä varsinaisella kuva-alueella. Asteikot ja tekstit tulevat normaalisti.
Nolla-akselin leveyttä voidaan lisätä muuttamalla systeemikoodin 9090 viivan leveyttä.
Mahdollistaa pituusleikkauksiin liittyvään lisätiedon kuvaamisen. Tietyt toiminnot tallentavat pituusleikkaustiedostoon paalukohtaista lisätietoa, kuten esimerkiksi maatutkatoiminto Haescan.
Valitun pinnan korkeustietojen näyttäminen kuvan alareunassa. Useita pintoja voidaan antaa pilkulla erotettuna ja kunkin korkeuslukema näytetään pinnan värillä.
Päivittää näytön uusilla asetuksilla. Näyttö päivitetään automaattisesti rasti- ja listavalintojen jälkeen.
Katso myös: Poikki- ja pituusleikkausikkunoiden piirto
Toimintoon liittyy erikoisasetuksia.
Pystygeometriaikkunassa olevan lisätiedon (profiilidata, tsv-korkeus) koko akseleiden tekstikokoon nähden. Oletuksena on 0.75 eli hieman pienempi kuin akseleilla.
1 no intersections ei laske leikkauspisteitä pinnan 9 viivoille, jotka leikkaavat taiteviivapituusleikkauksen.
2 skip Z=0 surfaces ohittaa pinnan, jos sen kaikkien pisteiden korkeus on nolla.
Katso myös: Erikoisasetusten käyttö
