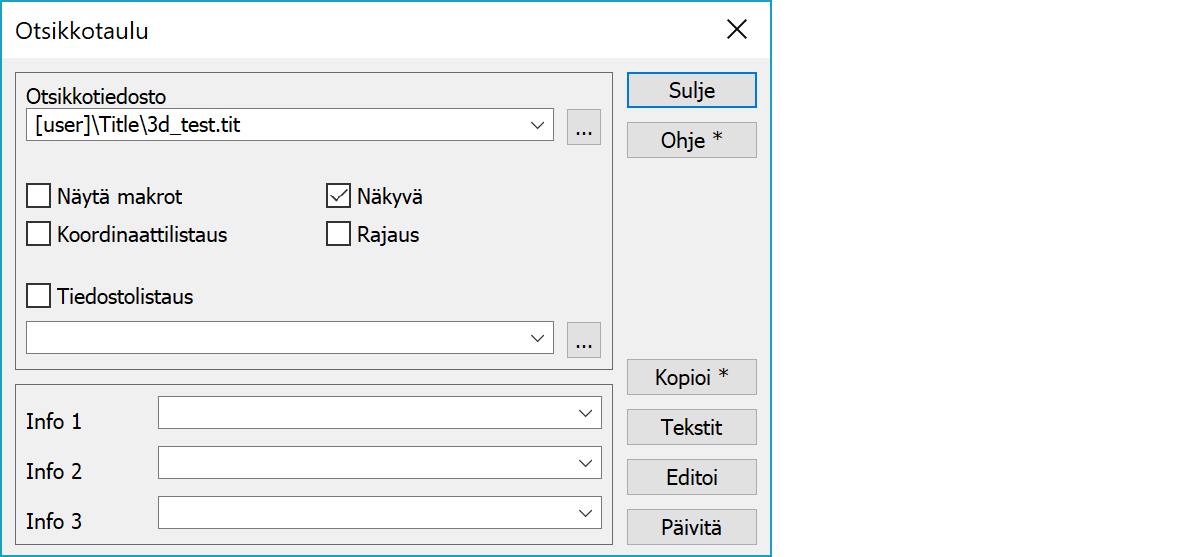

Otsikkotaulu OtsikkotauluKuvalle voidaan liittää ennalta määritelty nimiö, joka tulostuu kuvan kanssa. Nimiöitä voi olla useita erilaisia (eri tiedostoja), mutta vain yksi voi olla käytössä kerrallaan. Nimiössä voi olla tekstejä, jotka ovat joko kiinteitä, parametrisoituja (pvm, tiedoston nimi, mittakaava) tai tulostettaessa kysyttäviä. Kun luet nimiön, ohjelma kysyy kaikki tekstit, jotka on määrätty kysyttäväksi.
Otsikkotiedostoon voidaan määritellä näytettäväksi myös pisteen koodikenttiä, koordinaatteja ja ominaisuustietoja. Nämä määräytyvät hieman eri tavoin riippuen käytettävästä ikkunasta. Kairausdiagrammi-ikkunassa tiedot haetaan aktiiviselta kairauspisteeltä, poikkileikkausikkunassa aktiiviselta poikkileikkaukselta ja muissa ikkunoissa aktiiviselta pisteeltä. Otsikkotiedostoon voidaan liittää myös käytettyjen pisteiden ja viivatyyppien selitykset.
Otsikkotiedosto osaa näyttää sekä yleisiä tiedostomakroja että kohdekohtaisia makroja aktiiviselta pisteeltä.
Otsikkotiedosto voidaan määrätä joko kiinteän kokoiseksi tai automaattisesti paperin koon mukaan skaalautuvaksi ja sitä voidaan käyttää normaalien nimiöiden lisäksi vaikkapa pistekorttien tekemiseen.
Jos otsikkotiedostoa ei käytetä (sitä ei ole määrätty tai se ei ole näkyvissä), ohjelma kirjoittaa haluttaessa kuvan alareunaan päiväyksen, mittakaavan ja tiedostonimen (katso erikoisasetus TitleInfo).
Piirtämiseen käytettävä otsikkotiedosto. Lista muistaa 10 viimeksi käytettyä tiedostoa.
Jos pidät Ctrl-näppäimen pohjassa, kun haet tiedoston selauspainikkeella [...], haetaan otsikkotiedosto aktiivisesta työhakemistosta. Muutoin käytetään käyttäjän asetushakemistoa.
Näyttää ruudulla kaikki otsikkotiedoston makrot, ominaisuusmäärittelyt ja kysymykset.
Näyttää koordinaattilistauksen valituista pisteistä. Listauksen paikka tulee olla määriteltynä otsikkotiedostossa.
Nimiö voidaan valita näkyväksi tai piilotetuksi. Se säilyy muistissa vaikka piilotat sen välillä. Nimiön näkyvyyttä voidaan hallita myös pikavalikosta ja työkalurivin painikkeella.
Otsikkotauluun voidaan määrittää suorakaiteen muotoinen alue, jonka ulkopuolelle ohjelma ei saa piirtää. Tällä voidaan esimerkiksi estää piirtäminen nimiöosan päälle. Normaalisti tämä rajaus tehdään vain tulostettaessa, mutta tällä asetuksella se saadaan päälle myös ruudussa.
Voit liittää otsikkotauluun ASCII-muodossa olevan tiedoston, esimerkiksi laskennan tulostiedoston. Otsikkotaulun ohjaintiedostossa määrätään sille paikka. Lista muistaa 10 viimeksi käytettyä tiedostoa.
Kolme infokenttää otsikkotiedoston makrojen #INFO1, #INFO2 ja #INFO3 arvoille. Jokainen lista muistaa 10 viimeksi käytettyä arvoa.
Tekee otsikkotiedostosta kopion toisella nimellä.
Jos pidät Ctrl-näppäimen pohjassa, kun kopioit tiedoston, talletetaan uusi otsikkotiedosto aktiiviseen työhakemistoon.
Kysyy uudestaan arvot, jotka on merkitty kysymyksiksi käyttämättä alkuperäistä mallitiedostoa. Kysymysten on oltava otsikkotiedostossa uudessa formaatissa.
Avaa editoriin käytettävän otsikkotiedoston. Tämä on joko tulostiedosto tai sen puuttuessa alkuperäinen lähtötiedosto. Tiedostoon tehdyt muutokset tulevat voimaan, kun tiedosto tallennetaan ja näyttö päivitetään.
Päivittää näytön uusilla asetuksilla.
Katso myös: Otsikkotiedoston kuvaus
Toimintoon liittyy erikoisasetuksia.
Lista parametreista, jotka ohjaavat kuvaan lisättävät tietoja (flag,size,code).
flag mukaan tulevat tiedot binäärisummana
1 päiväys
2 mittakaava
4 nimi (ei polkua)
8 nimi (koko polku)
Oletusarvoilla mukaan tulevat päiväys,mittakaava ja nimi.
size tekstin koko (oletus = 0.0 = Pisteen tiedot -dialogista)
code tekstin koodi (fontti) (oletus=1)
Katso myös: Erikoisasetusten käyttö
