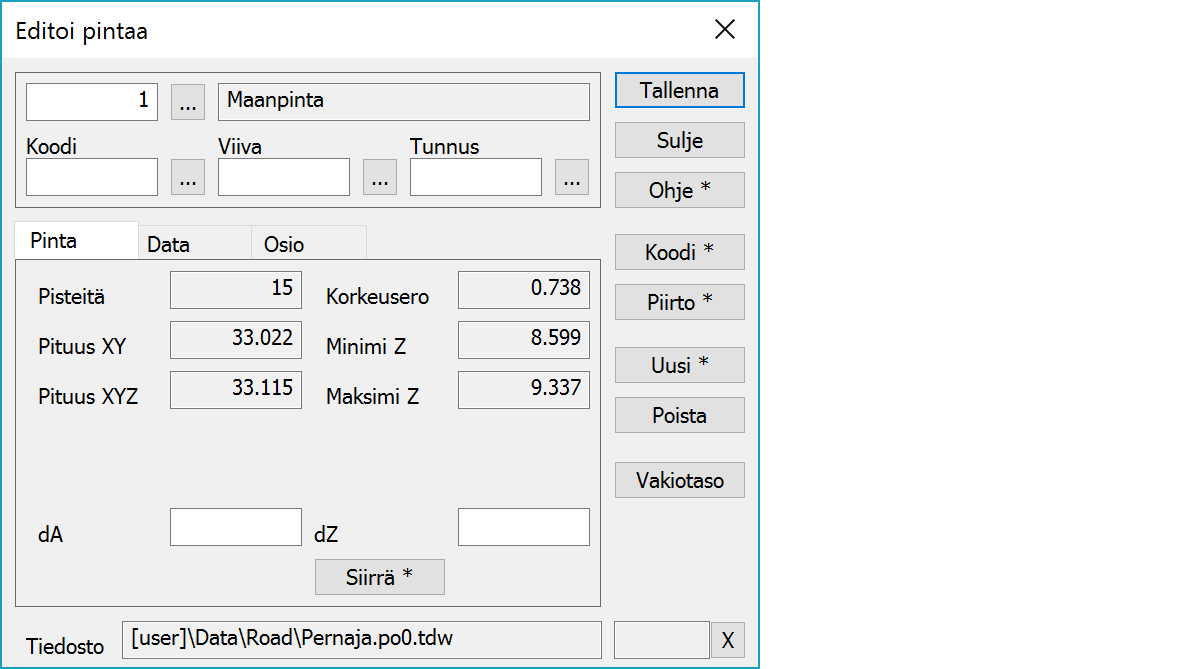

Editoi pintaa Editoi pintaaAktiivisen pinnan editointi. Editoitavaksi pinnaksi aktivoituu hiiren klikkausta lähinnä oleva pinta ja sen aktiiviseksi osioksi lähin osio. Jos osoitetaan pintaa päiden ulkopuolelta, aktivoidaan vain päätepiste. Editoitava pinta näytetään editointivärillä ja sen alku- ja loppupäähän piirretään pystysuorat viivasymbolit. Editoitavasta pinnasta näytetään myös mahdolliset piilotetut osiot ja aktiivinen pisteväli näytetään eri värillä. Aktiivinen piste on aktiivisen osion loppupiste.
Yläosan kentät näyttävät kohteen tyypin ja kolme vapaavalintaista ominaisuutta.
Pintaan kuuluvien pisteiden määrä.
Pinnan 2D ja 3D pituus.
Minimi- ja maksimikorkeus pinnassa sekä niiden erotus.
Aktivoi koko pinnan siirtämisen hiirellä. Siirto tapahtuu suhteessa aktiivisen osion loppupisteeseen. Oletuksena vain korkeutta muutetaan. Shift-näppäimen kanssa pintaa voidaan liikuttaa myös sivusuunnassa. Kentät dA ja dZ näyttävät siirron määrän ja niitä voidaan myös editoida suoraan.
Aktivoi tietojen kopioinnin toiselta pinnalta. Hakutavalla Lähin piste tiedot kopioidaan lähimmältä pisteeltä ja hakutavalla Hiiri lähimmältä pinnalta. Oletuksena kopioidaan vain kohteen pintatunnus. Shift-näppäimen kanssa kopioidaan kaikki ominaisuudet.
Avaa piirtotietojen editoinnin. Piirtotiedossa määriteltyjen tietojen määrä näytetään suluissa painikkeen tekstin jälkeen. Shift-näppäimen kanssa tyhjentää piirtotiedon.
Luo uuden pinnan ja aktivoi pisteen lisäystilan. Jokainen klikkaus sen jälkeen lisää uuden pisteen pintaan. Shift-näppäimen kanssa tekee vain kopion aktiivisesta pinnasta ja aktivoi siirtotilan.
Poistaa aktiivisen pinnan. Alt-näppäimen kanssa aloittaa jatkuvan poistotilan. Alt-näppäimen kanssa osoitetut kohteet poistetaan välittömästi.
Kysyy korkeuden ja luo uuden vakiokorkuisen pinnan. Pinnan leveys kattaa koko alueen vasemmanpuolimmaisesta oikeanpuolimmaiseen pisteeseen. Luotu pinta aktivoidaan automaattisesti editointavaksi.
Tiedostoelementti, johon kohde kuuluu.
Näyttää editointitilan (siirrä, kierrä, lisää, jne.). X-painike lopettaa tilan ja palauttaa toiminnon normaalitilaan. Jos mikään tila ei ole aktiivinen, se vapauttaa editoitavan kohteen.
Toimintoon liittyy erikoisasetuksia.
Editointi- ja laskentatoimintojen käyttäytymiseen vaikuttavia asetuksia.
Määrää mitkä ominaisuudet näytetään listassa ensimmäisenä. Oletuksena T1,T2,T3,T4,T5.
Katso myös: Erikoisasetusten käyttö
