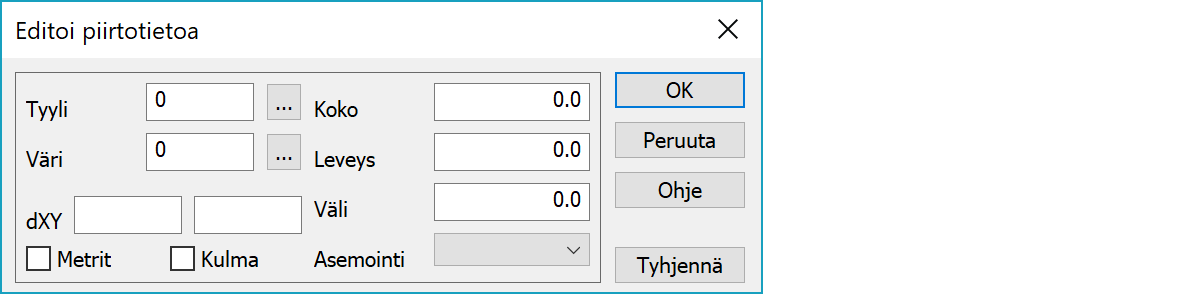

Kohteiden piirtotiedon editoinnilla voidaan kohteille antaa yksittäisiä piirtoasetuksia, jotka ohittavat kooditiedoston piirtosäännöt. Osaa piirtotiedoista voi myös muuttaa valituille kohteille pisteryhmän editoinnin makroilla. Lista käytössä olevista makroista löytyy tämän sivun lopusta.
Symbolin tunnus, viivan piirtotyyli tai aluerasterointi. Selauspainikkeella voidaan tyyli valita yleisistä tyyleistä 1-9.
Piirtoon käytettävä väri. Voidaan antaa joko väritaulukon indeksinä 1-30 tai aitona RGB-arvona. Selauspainike avaa joko väritaulukon tai RGB-valinnan kentässä olevan arvon mukaan. Shift-näppäimen kanssa selaus voidaan pakottaa RGB-värin valintaan ja Ctrl-painikkeen kanssa väritaulukkoon. Arvo 0 käyttää kooditiedoston koodin tai fontin väriä.
Tekstin siirtoarvot, jotka lisätään varsinaiseen koordinaattiin. Jos rasti Kulma on päällä, siirto vaikuttaa tekstin kulman suuntaan ja parametrit ovat aina järjestyksessa AB (A vaakasuuntaan ja B pystysuuntaan tekstiin nähden) riippumatta käytetystä yksiköstä. Jos Kulma ei ole päällä, siirtoarvot vaikuttavat akseleiden suunnassa. Jos asetus Metrit on päällä, arvot ovat metrejä ja parametrien järjestys on sama kuin tiedoston koordinaateilla (eli yleensä X pohjoiseen ja Y itään). Muussa tapauksessa arvot ovat millimetrejä ja ne esitetään aina matemaattisessa järjestyksessä. Rastien vaihtaminen kääntää arvot tarvittaessa senhetkisen paperimittakaavan mukaan.
Tekstin tai pisteen koko annetaan joko positiivisena paperimillimetreinä tai negatiivisena arvona maastometreinä. Teksteillä koko nolla käyttää pisteen esityksen tekstikokoa.
Viivan leveys annetaan joko positiivisena paperimillimetreinä tai negatiivisena arvona maastometreinä.
Aluemaalauksen viivojen väli joko positiivisena paperimillimetreinä tai negatiivisena arvona maastometreinä.
Tekstin asemointi suhteessa pisteeseen seuraavan kuvan mukaan:
Arvo 15 tarkoittaa yksirivisen numeroarvon keskitystä desimaalipisteeseen. Tämä toimii näytöllä ja tulosteissa, mutta siirtyy muihin järjestelmiin asemointiarvolla 5.
Pisteillä tämä vaikuttaa pisteen esityksen tietojen esittämiseen.
Tyhjentää piirtotiedon.
Seuraavia makroja voidaan käyttää piirtotietojen käsittelyyn:
| Makro | Kuvaus |
|---|---|
| #SIZE | Viivasymbolin koko tai viivan jakson pituus |
| #SPACE | Viivasymbolien väli tai alueviivoituksen viivojen väli |
| #WIDTH | Viivan piirtoleveys tai alueviivoituksen viivan leveys |
| #STYLE | Viivan piirtotyyli tai alueen täyttötyyli |
| #ALIGN | Tekstin asemointi |
| #ANGLE | Tekstin tai symbolin kulma välillä -200 - 200 |
| #BEARING | Tekstin tai symbolin kulma välillä 0 - 400 |
| #VERTICAL | Tekstin pystykulma välillä -100 - 100 |
| #COLOR | Kohteen väri, kooditiedoston väritaulukon indeksi tai RGB-arvo |
