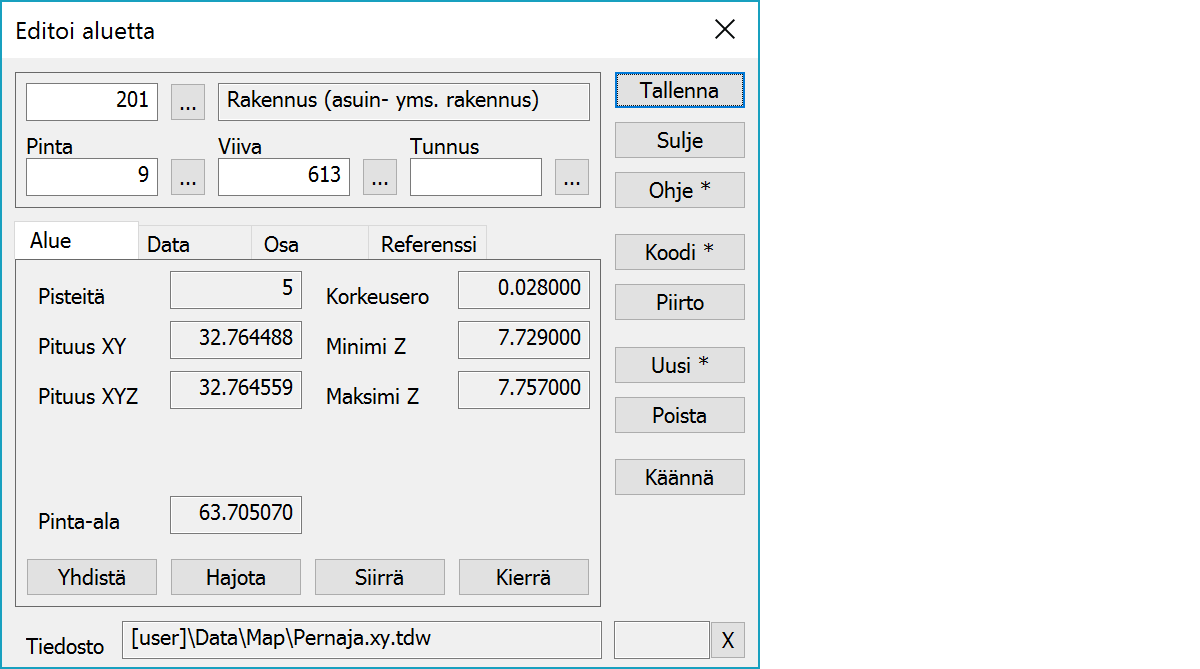

Editoi aluetta Editoi aluettaAlueiden editointitoiminnot. Alue aktivoidaan osoittamalla hiirellä sen sisäpuolta. Jos mahdollisia alueita on useita, aktivoidaan niistä pienin.
Alueen referenssipiste on sijainti, jossa alueen ominaisuudet näytetään. Jos sitä ei ole erikseen määrätty, käytetään oletuksena reunaviivan kahden ensimmäisen pisteen puoliväliä. Pistettä ei normaalisti näytetä, eikä siihen voi tarttua. Aluetta editoitaessa se näytetään pienenä ympyränä ja sen sijaintia voidaan muuttaa Referenssi-välilehden toiminnoilla.
Yläosan kentät näyttävät kohteen tyypin ja kolme vapaavalintaista ominaisuutta.
Reunaviivan kuuluvien pisteiden määrä. Jos viivaan kuuluu kaaria, lasketaan kaaren keskipiste myös yhdeksi pisteeksi.
Reunaviivan 2D ja 3D pituus.
Minimi- ja maksimikorkeus reunaviivassa sekä niiden erotus.
Alueen pinta-ala.
Aktivoi tietojen kopioinnin toiselta kohteelta. Hakutavalla Lähin piste tiedot kopioidaan lähimmältä pisteeltä ja hakutavalla Hiiri lähimmältä viivalta. Oletuksena kopioidaan vain kohteen koodi. Shift-näppäimen kanssa kopioidaan kaikki ominaisuudet.
Avaa piirtotietojen editoinnin. Piirtotiedossa määriteltyjen tietojen määrä näytetään suluissa painikkeen tekstin jälkeen. Shift-näppäimen kanssa tyhjentää piirtotiedon.
xxx
Poistaa aktiivisen alueen. Alt-näppäimen kanssa aloittaa jatkuvan poistotilan. Alt-näppäimen kanssa osoitetut kohteet poistetaan välittömästi.
Reunaviivan kulkusuunta käännetään päinvastaiseksi. Tämä ei vaikuta viivan pisteiden numerointiin tai koodaukseen.
Tiedostoelementti, johon kohde kuuluu.
Näyttää editointitilan (siirrä, kierrä, lisää, jne.). X-painike lopettaa tilan ja palauttaa toiminnon normaalitilaan. Jos mikään tila ei ole aktiivinen, se vapauttaa editoitavan kohteen.
Toimintoon liittyy erikoisasetuksia.
Editointi- ja laskentatoimintojen käyttäytymiseen vaikuttavia asetuksia.
Määrää mitkä ominaisuudet näytetään listassa ensimmäisenä. Oletuksena T1,T2,T3,T4,T5.
Katso myös: Erikoisasetusten käyttö
