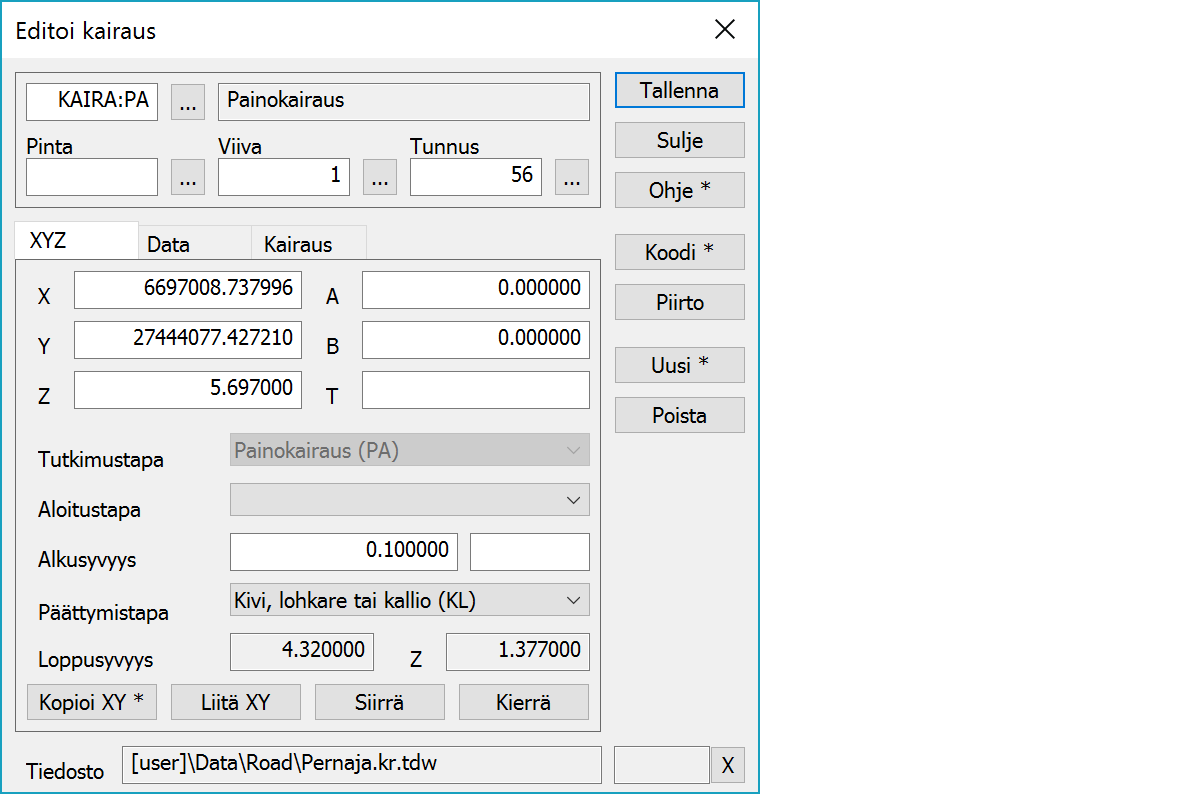

Editoi kairaus

Kairauspisteen editointi.

Jos editointi on auki yhtä aikaa kairausikkunan kanssa, näytetään editoitavan kairauksen havaintoihin tehdyt muutokset diagrammissa reaaliaikaisesti. Editoinnin aktiivinen havaintorivi näytetään diagrammissa punaisella ja kun diagrammia osoitetaan hiirellä, paikkaa lähinnä oleva havaintorivi aktivoituu editoinnissa.

Kentät

Yläosan kentät näyttävät kohteen tyypin ja kolme vapaavalintaista ominaisuutta.

Sivut

XYZ Data Kairaus

X, Y, Z, A, B, T

Kairauspisteen koordinaatit. A ja B ovat paaluluku ja sivumitta suhteessa refrenssilinjaan. T on pisteen symbolin suunta gooneina.

Tutkimustapa

Koska jokaisella tutkimustavalla on erilaiset havainnot, voidaan tämä vaihtaa vain, kun havaintolista on tyhjä.

Aloitustapa, Alkusyvyys

Kairauksen aloitustapa ja alkusyvyys. Syvyyden viereiseen kenttään voidaan antaa listasta puuttuvat aloitustavat.

Päättymistapa

Kairauksen päättymistapa. Tutkimustapa ja päättymistapa yhdessä muodostavat pisteen symbolin.

Loppusyvyys

Kairauksen loppusyvyys ja -korkeus.

Kopioi XY

Kopioi koordinaatit leikepöydälle pilkulla erotettuna. Oletuksena kopioidaan vain X ja Y. Shift-näppäimen kanssa kopioidaan myös Z. Ctrl-näppäimen kanssa XY-koordinaattien järjestys vaihdetaan. Alt-näppäimen kanssa desimaalierottimena käytetään systeemiasetusta ja kenttäerottimena tabulointia. Tämä muoto voidaan liittää suoraan Exceliin erillisiin sarakkeisiin jaettuina lukuarvoina.

Liitä XY

Liittää leikepöydältä lainausmerkeillä, puolipisteillä, tabuloinneilla, välilyönneillä tai rivinvaihdoilla erotetut arvot koordinaattikenttiin. Jos liitettävä data sisältää desimaalipisteitä, myös pilkku käsitellään kenttäerottimena. Muussa tapauksessa pilkku käsitellään desimaalierottimena. Liittäminen toimii myös suoraan Excelistä kopioitujen sarakkeiden kanssa. Ctrl-näppäimen kanssa XY-koordinaattien järjestys vaihdetaan.

Siirrä

Aktivoi pisteen siirron. Hakutavoilla Hiiri tai Hiiri XY aktivoidaan vain X- ja Y-kentät jolloin pisteen korkeus ei muutu. Hakutavalla Lähin piste kaikki koordinaatit muuttuvat. Shift-näppäimen kanssa hakutapaa voidaan vaihtaa siirron aktivoinnin yhteydessä. Uusi sijainti osoitetaan hakutavan mukaisesti hiirellä. Hakutavalla Hiiri pistettä voi raahata Shift-näppäimen kanssa. Koordinaattien editointi manuaalisesti myös siirtää pistettä.

Kierrä

Aktivoi pisteen symbolin suunnan muuttamisen. Uusi suunta osoitetaan hiirellä normaalien hakutapasääntöjen mukaan.

Koodi

Aktivoi tietojen kopioinnin toiselta kohteelta. Hakutavalla Lähin piste tiedot kopioidaan lähimmältä pisteeltä ja hakutavalla Hiiri lähimmältä viivalta. Oletuksena kopioidaan vain kohteen koodi. Shift-näppäimen kanssa kopioidaan kaikki ominaisuudet.

Piirto

Avaa piirtotietojen editoinnin. Piirtotiedossa määriteltyjen tietojen määrä näytetään suluissa painikkeen tekstin jälkeen. Shift-näppäimen kanssa tyhjentää piirtotiedon.

Uusi

Luo uuden kairapisteen. Shift-näppäimen kanssa tekee kopion aktiivisesta kairapisteestä.

Poista

Poistaa kairapisteen. Alt-näppäimen kanssa aloittaa jatkuvan poistotilan. Alt-näppäimen kanssa osoitetut kohteet poistetaan välittömästi.

Tiedosto

Tiedostoelementti, johon kohde kuuluu.

Tila, X

Näyttää editointitilan (siirrä, kierrä, lisää, jne.). X-painike lopettaa tilan ja palauttaa toiminnon normaalitilaan. Jos mikään tila ei ole aktiivinen, se vapauttaa editoitavan kohteen.

Makrot

Seuraavia makroja voidaan käyttäää hakemaan kairapisteen tietoja:

Macro	Description
#BOREMETHODCODE	Kairaustavan koodi
#BOREMETHODNAME	Kairaustavan nimi
#BORESTARTCODE	Aloitustavan koodi
#BORESTARTNAME	Aloitustavan nimi
#BOREENDCODE	Lopetustavan koodi
#BOREENDNAME	Lopetustavan nimi
#BORESTARTDEPTH	Aloitussyvyys
#BORESTARTHEIGHT	Aloituskorkeus
#BOREENDDEPTH	Lopetussyvyys
#BOREENDHEIGHT	Lopetuskorkeus
#BOREROCKDEPTH	Kallion syvyys
#BOREROCKHEIGHT	Kallion korkeus
