Utilities

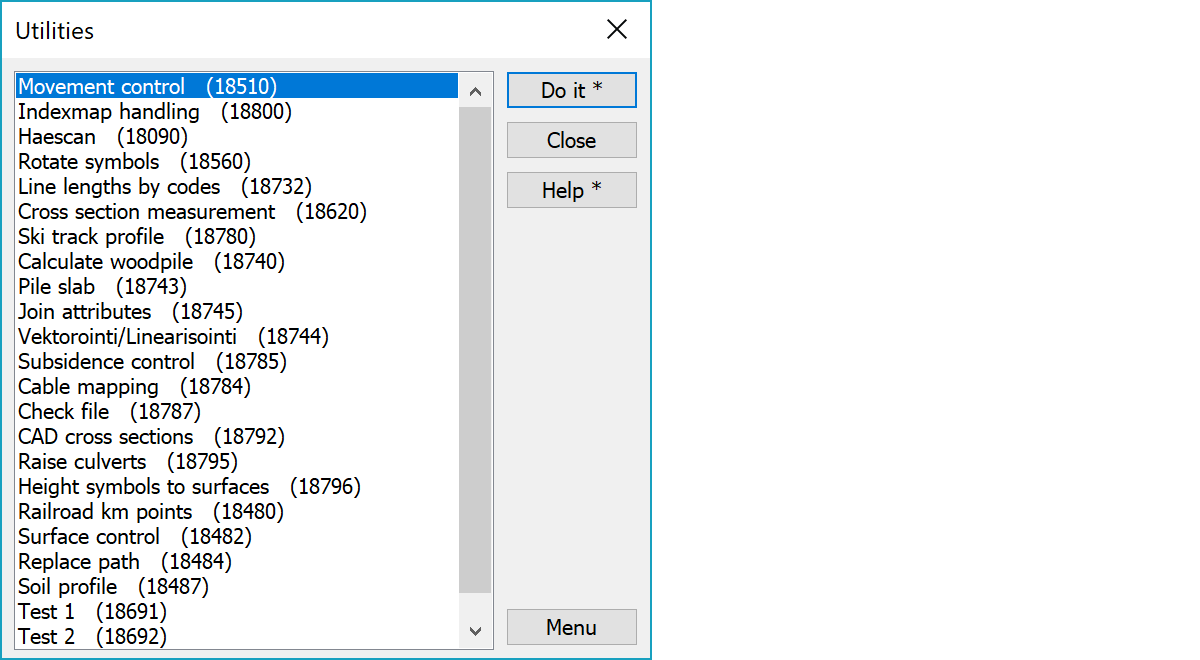

Miscellaneous utility functions are selected from the list and started with Do it-button.

The number in parenthesis after function name is a menu function parameter to open the specific function directly from menu. The Menu button opens menu item creation dialog with selected function.

Additional documentation available in forum: http://www.3d-system.net/forum

Movement measurement

To control point movements in a certain time period. This function calculates movements for all measured points, outputs results to a text file and makes a profile picture with time as horizotal axis.

Index map

Use mouse and select an area to add/remove area coding.

Symbol rotate

To rotate symbols attached to selected points either using relative or absolute angle.

Calculate line lengths

To calculate line lengths of the active file sorted be T1-field (owner) and T3-field (feature code).

Cross measurement

Converts measured point and lines into cross section using predefined center line. For measuring of a river och road cross section.

Ski track

To calculate reference values for a ski track using inernational rules.

Wood pile

To calculate volumes of the active file (profiles of woodpiles).

Pile slab

Calculation of pile lengths against given rock model.

Join attributes

Tekstipisteellä olevien ominaisuustietojen yhdistäminen yhdeksi kiinteistötunnukseksi. Käytetään Stella Dgn-aineistojen kanssa.

Linearize

Toiminnolla linearisoidaan taiteviivoja poistamalla tarpeettomia pisteitä suorilta osuuksilta.

Subsidence control

Painumamittaus muuntaa mitatun taiteviivan pituusleikkausmuotoon ja sitoo sen tielinjan paalulukuun. Pisteille lasketaan korkeusero tasausviivaan nähden tai toiseen mitattuun viivaan, jos jollakin viivalla on pintatunnus "teor".

Cable mapping

Muokkaa mitattuja kaapelireittejä DNA:n vaatimusten mukaisiksi. Kaapelireitti mitataan taiteviivoina, mutta putkeen asennettuihin kaapeleihin (koodi 1189) halutaan hajapisteet putken päihin ja putken koodi muutetaan samalla 1180. Hajapisteiden suuntakulmat asetetaan kohtisuoraan putkeen nähden. Ohjaintiedostona käytetään Kaapelikoodit.dat –tiedostoa, joka sijoitetaan käyttäjäkansioon. Tähän tekstitiedostoon sijoitetaan koodiparit: putkeen asennettu kaapeli ja millä se korvataan (esim. 1189 1180).

Check file

Hakee aktiivisessa vektoritiedostossa olevat virheet kuten määrittelemättömät koordinaattiarvot sekä rakenteellisesti väärät viivat. Shift-näppäimen kanssa myös valitsee löydetyt pisteet.

CAD cross sections

Toiminto muuntaa cad-kuvana olevat poikkileikkaukset 3D:n poikkileikkaustiedostoiksi, jonka jälkeen niitä voi tarkastella poikkileikkausikkunassa ja käyttää massalaskentaan.

Raise culverts

Kääntää kahden pisteen viivan laskevaan suuntaan ja laskee viivalle kaksi uutta pistettä annetuin välein. Toiminto kysyy kahden ensimmäisen välin pituudet. Jos et anna pituuksia (tyhjä), jaetaan viiva kolmeen yhtä pitkään osaan. Ensimmäisen välipisteen korkeus on sama kuin alkupisteen. Toisen ja kolmannen pisteen välinen kaltevuus on sama kuin alkuperäisten pisteiden kaltevuus. Jos alkuperäisen viivan korot ovat 11.000 ja 10.000, ja rumpu jaetaan tasavälein, saavat uudet välipisteet korot 11.000 ja 10.667.

Add height symbols to surfaces

Toiminto lisää halutulle pinnalle korkolukeman koodilla 9108. Jos pinnalla on vain kaksi pistettä, lisätään korkolukema näidne puoliväliin. Jos pinnalla on useampia pisteitä, haetaan nollan eri puolilal olevat pisteet ja korkolukema lisätään näiden puoliväliin.

Railroad km-points

Copies vector file single points to road alignment km-points or, with the Alt-key, reads road alignment km-points to the new vector file.

Surface control

Calculates height controls between surfaces in cross section file. Function asks two comma separated surfaces: measured and theoretical. If theoretical surface is not given, it is searched automatically for each cross section. First surface that is not measured surface is used. Control is calculated for each point in measured surface using height difference to theoretical surface.

Replace path

Pisteen ominaisuus saattaa viitata absoluuttiseen tai suhteellisen polkuun (c:\data\kuvat) ja tämä halutaan poistaa tai korvata toisella polulla. Toiminto kysyy Haettavan polun ja korvaavan polun.

Special settings

There are some special settings related to this function.
