Toiminnolla voidaan lukea paalujen tiedot paalulistalta (joko Excel-taulukosta tai tekstitiedostosta), laskea paalujen pituuden maastomallia käyttäen ja laskea paalun tunkeutumissyvyys (alapään XYZ), kun paalun pituus tiedetään. Paalut voivat olla joko suoria tai vinoja.
Toimintojen jälkeen ilmoitetaan käsiteltyjen paalujen määrät ja mahdolliset virheet. Virheet listataan erilliseen lokitiedostoon, joka näytetään lopuksi.
Toiminto käsittelee paaluja hajapisteinä. Jos paalut on mitattu kahden pisteen taiteviivana tai luettu viivoina jostain muusta järjestelmästä, voidaan ne muuntaa hajapisteiksi.
Ruudussa esitetään eri symboleilla pystysuorat ja vinot paalut. Paalun tyyppi (betoni, teräs) määrää symbolin värin. Teräspaalut piirretään ympyräsymbolilla (RD=sininen, RR=punainen), betonipaalut vihreällä neliöllä. Jos paalun tyyppiä ei tunnisteta, on väri musta.
Toiminnosta löytyy tarkempi kuvaus ja testiaineisto 3D-Forumilta: Paalulaatta

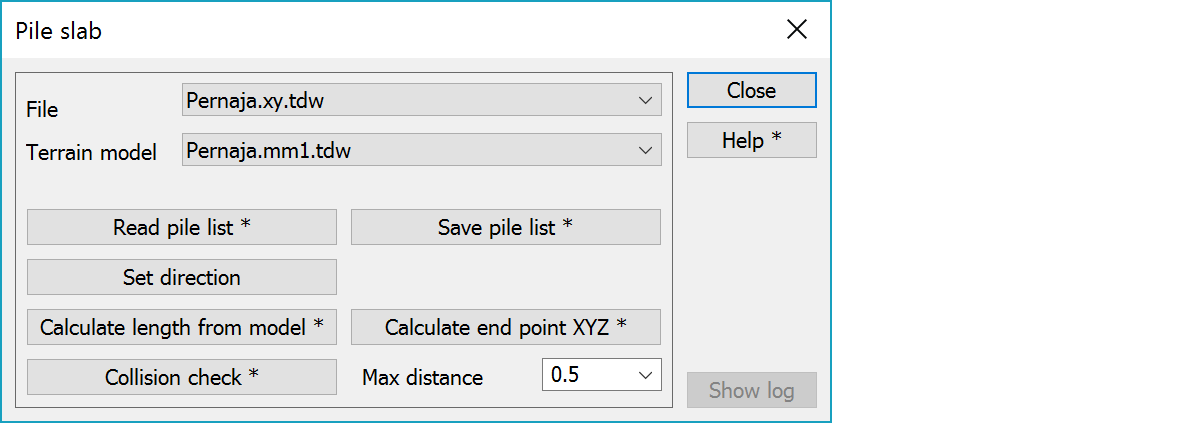

Käsiteltävän tiedoston nimi. Listalla näkyvät elementtilistan kaikki käytössä olevat vektoritiedostot.
Käytettävän maastomallin nimi. Listalla näkyvät elementtilistan kaikki käytössä olevat maastomallit.
Lukee tai kirjoittaa paalut Excel-formaatissa. Oletusformaattina "Excel paalulaatta". Erikoisasetuksella Format voidaan määrittää joku muu formaatin nimi.
Alt-näppäimen kanssa toiminnot kysyvät käytettävän formaatin. Shift-näppäimen kanssa näytetään Excel-tiedostona tallentamatta sitä levylle.
Käsittelee paalut ennen kuin niitä voidaan käyttää muissa toiminnoissa asettamalla paalujen koodit ja kääntää vinopaalut annettuun suuntaan. Suuntakulma annetaan gooneina ja kaltevuus reaalilukuna esimerkiksi 7 (=7:1). Kaltevuus voidaan antaa myös asteina. Jos kaltevuus puuttuu tai on nolla, paalu on suora. Toiminto asettaa T3-kenttään koodit: 994=suorapaalu, 995=vinopaalu. Koodin perään lisätään vielä tyyppi: RR, RD, TB. Esimerkiksi 995TB = vino betonipaalu.
Paalut voidaan antaa myös mittaamalla kahden pisteen viiva ylhäältä alaspäin. Toiminto muuntaa viivan hajapisteeksi ja laskee paalulle suuntakulman ja kaltevuuden. Viivan koodauksella ei ole väliä.
Hakee paalun päättymiskohdan annetusta maastomallista. Laskettu pituus talletetaa paalun LENGTH-ominaisuuteen. Jos malli ei ulotu riittävän pitkälle, leikkauspistettä ei löydy, eikä pituutta voida laskea. Tästä tulee maininta lokitiedostoon.
Shift-näppäimen kanssa poistaa paaluilta aiemmin lasketut pituudet. Alt-näppäimen kanssa laskee katkaisutason käyttäen annettua maastomallia. Lasketut katkaisukohdat talletetaan uuteen tiedostoon. Tiedoston nimiosaan lisätään _taso.
Toiminto laskee mihin asti paalu ulottuu. Paalun pituus luetaan LENGTH-ominaisuudesta. Jos LENGTH-ominaisuutta ei ole ja Erikoisasetus PileFlag käytössä, voidaan käyttää arviopituutta (ESTIMATE-ominaisuus). Paalun yläpää ja alapää talletetaan uuteen tiedoston kahden pisteen viivana. Viivanumeroksi (T2-kenttä) tulee paalun numero.Tiedoston nimiosaan lisätään _alapää.
Shift-näppäimen kanssa tallettaa paalun alapään hajapisteenä uuteen tiedostoon.
Hakee paalut, joiden välinen lyhin kohtisuora etäisyys on alla listalta valitun raja-arvon. Etäisyys talletetaan uuteen tiedostoon kahden pisteen viivana, jonka T2-kentässä on paalujen numerot, esim. 8-14. Tiedoston nimiosaan lisätään _törmäys.
Shift-näppäimen kanssa tallettaa kullekin paalulle vain lyhimmän löydetyn etäisyyden. Ctrl-näppäimen kanssa tallettaa etäisyyden tarkepisteenä, jonka esittämiseen voidaan käyttää monipuolisia tarkeasetuksia.
Näyttää lokitiedostoon kertyneet rivit. Lokitiedosto nollataan ennen kunkin toiminnon suorittamista.
There are some special settings related to this function.
Asetuksella määritetään, miten SIZE-ominaisuudesta tunnistetaan paalun tyyppi, mikäli sitä ei ole annettu paalutiedostossa.
Anna listalla pilkulla erotettuna määritykset.Esimerkiksi RD=RD;RR=RR;TB=TB,*; Jos nimessä esintyy TB tai *, se tulkitaan TB-tyypiksi.
Kaltevuus voidaan antaa myös asteina. Jos luettu arvo on suurempi kuin tässä annettu arvo (oletus=70), se tulkitaan asteiksi ja muunnetaan laskennassa kaltevuusarvoksi. 86 astetta vastaa suunnilleen kaltevuutta 15. Asteina annettu kaltevuus talletetaan asteina.
Törmäystarkistuksessa käytettävä koodi. Lasketut pisteet tai viivat saavat tämän koodin. Oletus 100.
Törmäystarkistuslistan oletusarvot. Vain tätä lyhyemmät etäisyydet talletetaan.
Toimintoa ohjaava asetus.
1 use ESTIMATE-attribute. Jos paalulla ei ole laskettua pituutta LENGTH-ominaisuudessa, käytetään pituutena ESTIMATE-ominaisuudessa annettua arvioitua pituutta.
See also: Using special settings
