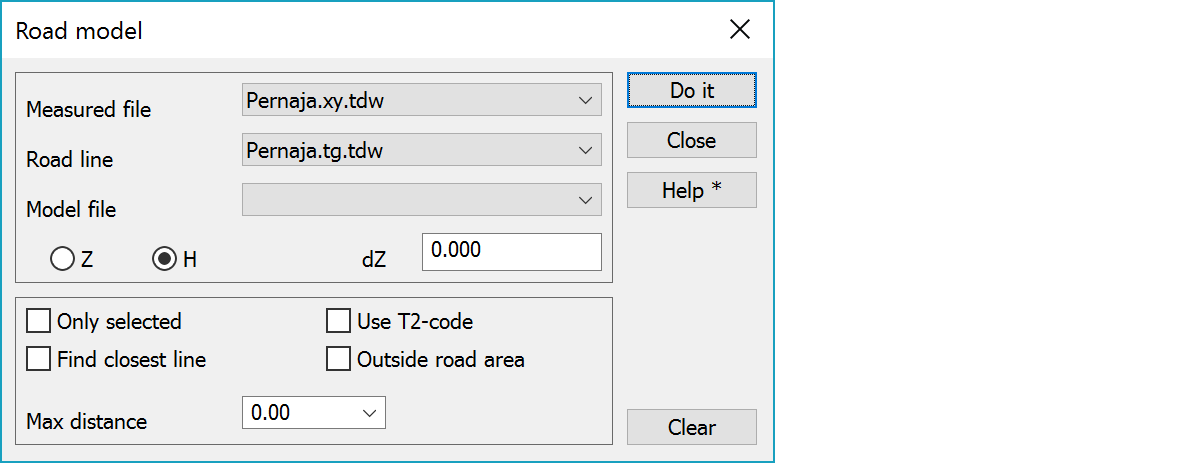

Road comparison

Silta- ja tiemittauksen tarkkeiden laskenta. Kohteesta muodostetaan ensin malli, jota käytetään vertailulaskennassa.

On tärkeää, että rakenneviivat ovat koko sillä matkalla, jolla vertailulaskentaa tehdään, eli ne tarvittaessa alkavat ennen tien alkupaalua ja loppuvat vasta loppupaalun jälkeen. Laskenta käsittelee pisteen kerrallaan, laskee sille paaluluvun ja paalulukua vastaavan poikkileikkauksen. Jos "Käytä T2-koodia" tai "Hae lähin viiva" on päällä, haetaan poikkileikkauksesta näitä vastaavat viivat. Jos viivoja ei löydy, lasketaan pisteelle korkeusero pintaan.

Measured file

Normaali vektoritiedosto, jossa on mitatut pisteet, joilla eromitat halutaan laskea.

Road line

Tiegeometriatiedosto, jossa on vaakageometria ja mahdollinen pystygeometria. Määrää vertailun päälinjan. Jokainen vertailussa laskettu piste saa eromitat kohtisuoraan annettuun päälinjaan nähden.

Model file

Tierakennetiedosto, jossa tiensuuntaiset, rakennetta kuvaavat viivat ovat ABH-koordinaatistossa (paaluluku/sivumitta/korkeus). Rakennetiedosto voi olla myös XYZ-muodossa.

Z / H

Rakennetiedoston pisteiden korkeus voi olla joko absoluuttinen (Z) tai suhteellinen (H) tasaukseen nähden (H).

dZ

Rakennetiedoston korkeustason muuttaminen.

Only selected

Lasketaan vain ryhmässä olevat pisteet.

Use T2-code

Mitatun pisteen T2-kenttään voidaan tallettaa tieto, mihin rakennetiedoston viivoihin vertailu tehdään. Kenttään voidaan antaa joko yhden tai kahden vertailuviivan numero (esim. 21-22). Jos T2-koodi on käytössä, se ohittaa Hae lähin viiva -rastin.

Find closest line

Mitattua pistettä verrataan lähimpään viivaan käyttäen Hakurajaa. Pisteelle lasketaan kaksi eromittaa: vaakasuora sivumitta ja korkeusero viivaan.

Outside road area

Tällä sallitaan korkeseron laskenta myös rakenneviivojen ulkopuolisille pisteille.

Max distance

Hakuetäisyys käytettäessä 'Hae lähin viiva'-toimintoa. Hakuraja on vinomatka (poikkileikkaussuunnassa) mitatun pisteen ja vertailuviivan välillä.

Clear

Tyhjentää jo lasketut eromittaominaisuudet mitatusta tiedostosta.

Special settings

There are some special settings related to this function.

OffsetList

Listan oletusarvot hakurajalle tievertailussa.
