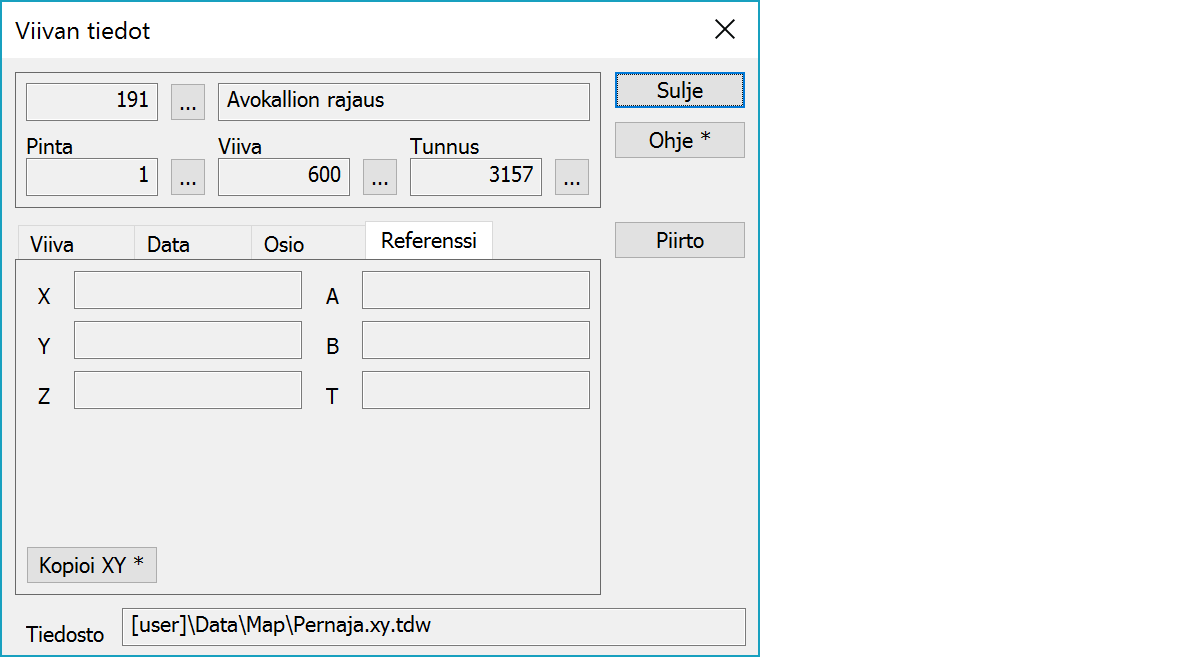

Viivan tiedot Viivan tiedotViivan tietojen näyttäminen. Osoita haluttua viivaa hiirellä, jolloin viiva aktivoituu. Viivan päätepisteet näytetään pienillä pystyviivoilla. Aktiivinen osio näytetään eri värillä ja sen keskellä oleva nuoli kertoo viivan kulkusuunnan.
Viivan referenssipiste on sijainti, jossa viivan ominaisuudet näytetään. Jos sitä ei ole erikseen määrätty, käytetään oletuksena viivan kahden ensimmäisen pisteen puoliväliä. Pistettä ei normaalisti näytetä, eikä siihen voi tarttua. Viivaa tietoja katsottaessa se näytetään pienenä ympyränä.
Yläosan kentät näyttävät kohteen tyypin ja kolme vapaavalintaista ominaisuutta.
Viivan referenssipisteen koordinaatit. Jos ne on määritelty, viivan ominaisuudet näytetään niissä. Muutoin viivan ominaisuudet näytetään viivan vierellä.
Kopioi koordinaatit leikepöydälle pilkulla erotettuna. Oletuksena kopioidaan vain X ja Y. Shift-näppäimen kanssa kopioidaan myös Z. Alt-näppäimen kanssa desimaalierottimena käytetään systeemiasetusta ja kenttäerottimena tabulointia. Tämä muoto voidaan liittää suoraan Exceliin erillisiin sarakkeisiin jaettuina lukuarvoina.
Avaa piirtotietojen infon. Piirtotiedossa määriteltyjen tietojen määrä näytetään suluissa painikkeen tekstin jälkeen.
Tiedostoelementti, johon kohde kuuluu.
Toimintoon liittyy erikoisasetuksia.
Editointi- ja laskentatoimintojen käyttäytymiseen vaikuttavia asetuksia.
Määrää mitkä ominaisuudet näytetään listassa ensimmäisenä. Oletuksena T1,T2,T3,T4,T5.
Katso myös: Erikoisasetusten käyttö
