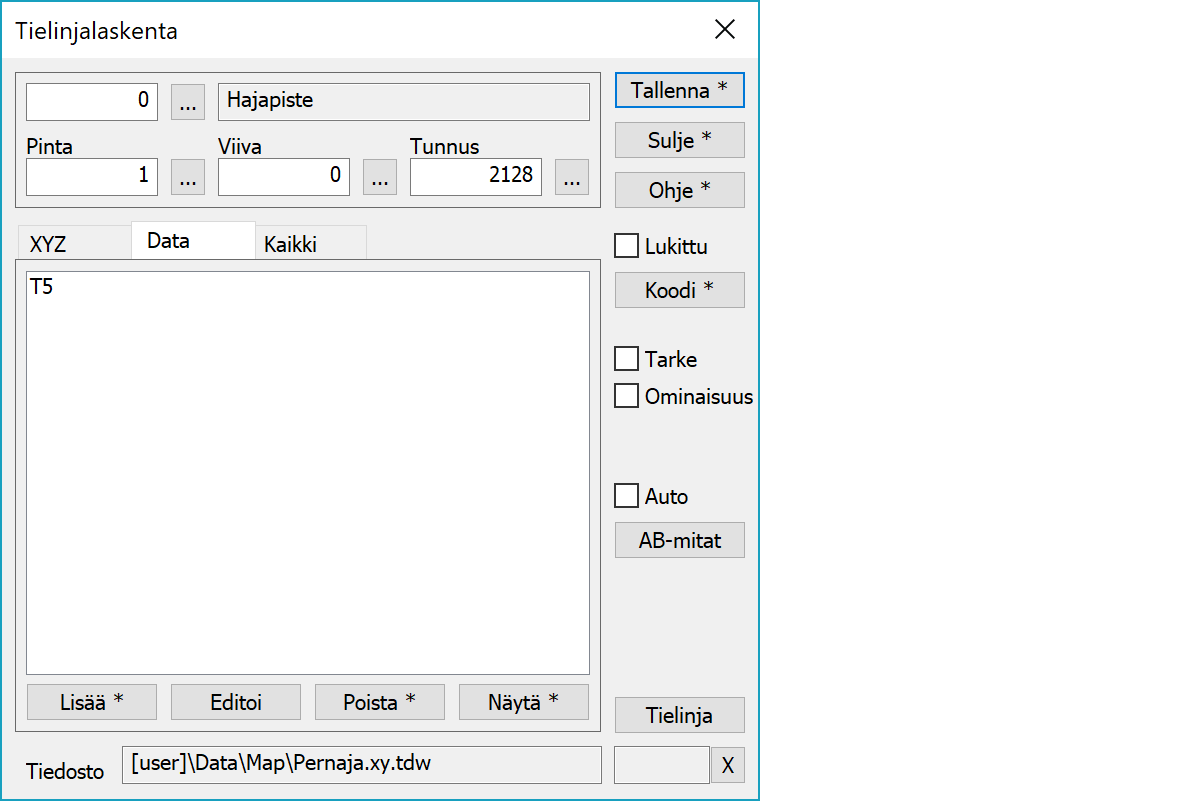

Tielinjalaskenta TielinjalaskentaLinjalaskenta vaakageometriasta käyttää referenssilinjana tielinjaa. Osoita ensin vertailulinjana toimivaa tielinjaa. Tämän jälkeen voit joko osoittaa muita pisteitä ja laskea arvoja ruutuun ja tulostiedostoon, tai syöttää dialogin kenttiin arvoja ja laskea uusia koordinaatteja.
Laskentatoimintojen yleiset toimintaperiaatteet löytyvät kohdasta Laskentatoiminnot.
Yläosan kentät näyttävät kohteen tyypin ja kolme vapaavalintaista ominaisuutta.
Lista kohteen ominaisuuksista, jotka eivät ole yläosan kentissä.
Pisteen tallentaminen. Alt-näppäimen kanssa muutetaan aktiivisen pisteen koordinaatteja lisäämättä uutta pistettä.
Lukitsee koodikentät. Pisteiden osoittaminen hakee sen jälkeen vain koordinaatit. Lukitut koodit tallennetaan poistuttaessa ja palautetaan toiminnon käynnistyksessä.
Aktivoi datan kopioinnin toiselta kohteelta. Hiirellä osoitetaan uusi kohde, josta data kopioidaan. Oletuksena kopioidaan vain kohteen koodi. Shift-näppäimen kanssa kopioidaan kaikki ominaisuudet. Ctrl-näppäimen kanssa kopioidaan vain teksti.
Tallentaa eromitat tarkeominaisuuksiksi alkuperäisille pisteille. Tarkenuolet piirtyvät sen jälkeen tarkemittausten asetusten mukaan.
Rastin ollessa valittuna laskentatulokset tallennetaan sekä osoitetuille että luoduille pisteille ominaisuustietoina. Laskentatuloksia vastaavat ominaisuuksien nimet löytyvät laskentaparametrilistasta.
Painike kirjoittaa AB-mitat aktiivisen tiedostoon. Erikoisasetus WriteAB määrää mitkä mitat tai viivat kirjoitetaan. Viivat kirjoitetaan systeemikoodilla 9295 ja tekstit systeemifontilla 9295. Auto-asetus kirjoittaa mitat jokaiselle hiirellä osoitetulle paikalle.
Toiminto aktivoi käynnistyessään automaattisesti laskentalinjaksi aktiivisen tielinjan. Mikäli haluat vaihtaa sitä, paina Tielinja-näppäintä ja osoita uusi linja.
Aktiivinen tiedostoelementti, johon pisteet tallentuvat.
Näyttää editointitilan (siirrä, kierrä, lisää, jne.). X-painike lopettaa tilan ja palauttaa toiminnon normaalitilaan.
CheckDuplicate erikoisasetus (Asetukset/Ohjelman käynnistys) määrää tarkistetaanko, että aktiivisessa tiedostossa ei aiemmin ole samaa pistettä.
Toimintoon liittyy erikoisasetuksia.
Editointi- ja laskentatoimintojen käyttäytymiseen vaikuttavia asetuksia.
Määrää mitkä ominaisuudet näytetään listassa ensimmäisenä. Oletuksena T1,T2,T3,T4,T5.
Määrää miten AB-mitat kirjoitetaan.
1 Kirjoittaa A-mitan.
2 Kirjoittaa B-mitan.
4 Piirtää mitoille myös viivat.
Katso myös: Erikoisasetusten käyttö
