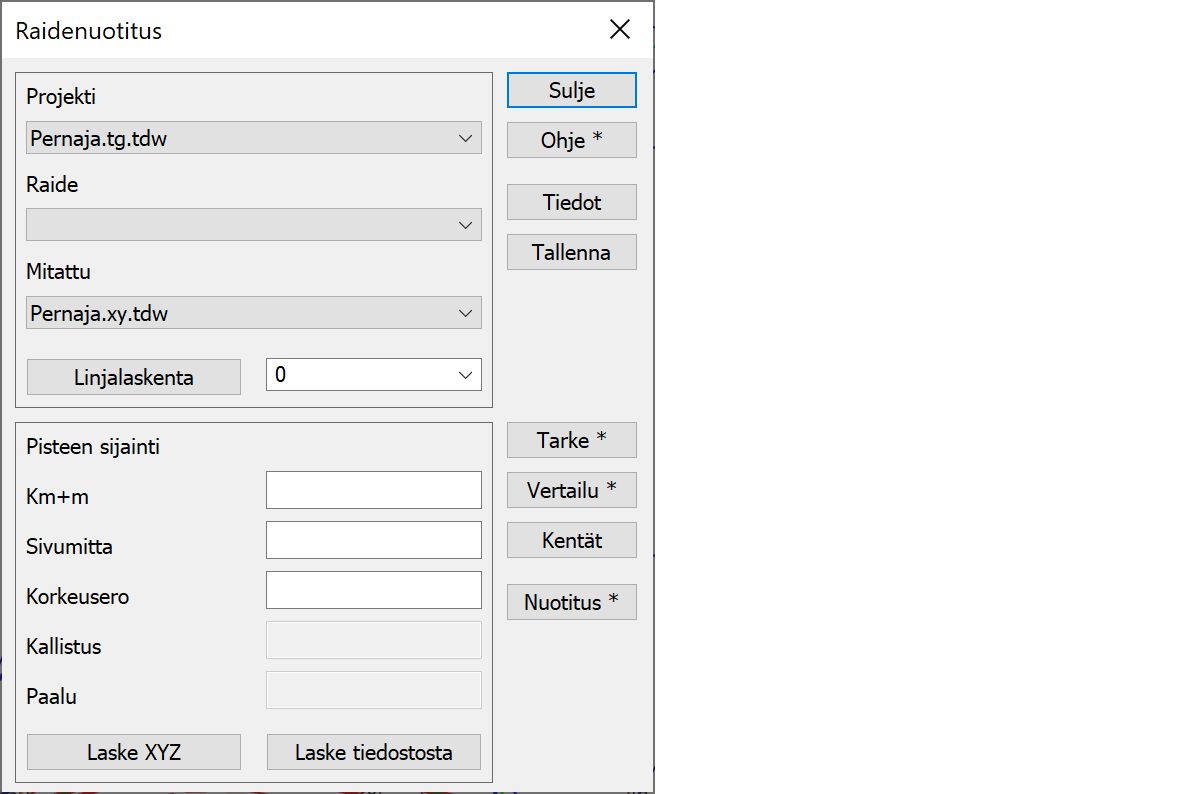

Raidenuotitus RaidenuotitusToiminto on tarkoitettu nuotitusaineiston luontiin. Lähtöaineistoina on raiteiden mittaustieto sekä kyseisen rataosan raidegeometria. Toiminnolla voidaan myös laskea pisteen sijainti raiteeseen nähden ja tulostaa koordinaattilistat raidegeometriasta.
Toiminnosta on olemassa erillinen laajempi käyttöohje esimerkkitiedostoineen 3D-Foorumilla: Nuotitus.
Listassa näkyvät valittavissa olevat projektit eli Paalu-hakemistossa olevat B-alkuiset tiedostot. Projektin tiedoista luetut raiteen näytetään ruudussa ja aktiivinen raide piirretään punaisella. Jos valitset projektin listalta Shift-näppäimen kanssa, zoomataan kaikki projektin raiteet ruutuun.
Listassa ovat kyseiseen projektiin liittyvät yksittäiset raiteet. Jos valitset raiteet listalta Shift-näppäimen kanssa, zoomataan valittu raide ruutuun.
Listassa näkyvät elementtilistalla olevat vektoritiedostot.
Näyttää projektissa olevien raiteiden tiedot.
Tallentaa aktiivisen raiteen uutena tiedostona elementtilistaan. Valitsemalla Shift-Tallenna tallennetaan kaikki raiteet elementtilistaan kunkin omana tiedostonaan.
Valitsemalla Ctrl-Tallenna tallennetaan aktiivinen raide tasavälein käyttäen listalla annettua paaluväliä. Valitsemalla Alt-Tallenna tallennetaan myös kiskot.
Laskee valitulle raiteelle koordinaatit listalla annettua askelta käyttäen. Tulokset näytetään tekstitiedostossa.
Laskee kaikille Mitatun tiedoston pisteille sijainnin raiteeseen nähden ja tallettaa ne pisteelle ominaisuustietoina. Tulos voidaan esittää ruudussa tarkemittaustoimintoa käyttäen. Jos valitset Ctrl+Tarke, talletetaan vain sijainti, mutta ei tarkemittoja. Jos valitset Alt+Tarke, verrataan aina keskilinjaan.
Talletetut ominaisuudet:
Laskee kaikille Mitatun tiedoston pisteille sijainnin raiteeseen nähden ja kirjoittaa tulokset tekstitiedostoon. Jos valitset Alt+Vertailu, verrataan pisteitä lähimpänä olevan kiskon selkään.
Koodikenttien asetukset Vertailu-toiminnon tulosten esittämiseksi.
Nuotitustietojen laskenta pituusleikkausikkunassa käyttäen vertailutietona mitattuja pisteitä. Nuotitus tehdään erikseen vaaka- ja pystysuunnassa. Jos valitset Shift+Nuotitus, avataan tyhjä ikkuna ja voit lukea vanhan PI-tiedoston editointia varten.
Osoittamalla piste hiirellä toiminto laskee sen sijainnin aktiiviseen raiteeseen nähden.
Laske XYZ -painike laskee uuden XYZ-koordinaatin kenttiin annettuja tietoja käyttäen (kilometrilukema, sivumitta ja korkeusero). Pisteen paikka näytetään ruudussa. Jos haluat tallentaa lasketun pisteen, avaa Lisää kohteita -toiminto. Kun uusi piste on laskettu, sen koordinaatit lähetetään myös tähän toimintoon ja voit tallettaa pisteen.
Laskee aktiivisen vektoritiedoston pisteille XYZ-koordinaatit, kun kilometrilukema, sivumitta ja korkeusero on annettu pisteen ominaisuustietoina. Kilometrilukema annetaan VR:KM -ominaisuudessa ja siinä tulee olla kaksoispiste kilometrilukeman jälkeen (esim. 105:942.450). Sivumitta annetaan CRD_B-ominaisuudessa ja korkeusero DZ-ominaisuudessa.
Toimintoon liittyy erikoisasetuksia.
Raiteet piirretään ruutuun murtoviivana käyttäen tätä arvoa pistevälinä.
Laskennassa käytettävä raideleveys. Valittu leveys näytetään dialogin yläpalkissa.
Katso myös: Erikoisasetusten käyttö
