Voit lisätä kuvaan useita nuotitusviivoja. Anna ensin hiirellä kaksi pistettä. Toiminto hakee näitä varten lähimmän pisteen. Nyt voit lisätä nuotille välipisteitä tai siirtää/poistaa niitä. Aseta valintapallukka tai käytä Ctrl/Alt/Shift+Alt -näppäimiä hiiren kanssa.
Viivat eivät saa mennä päällekkäin. Toiminto valvoo tätä etkä voi lisätä viivoja väärin. Kun osoitat hiirellä pisteen kohdasta, jossa ei vielä ole viivaa, lisätään tähän uusi viiva. Muuten piste lisätään sillä kohdalla olevaan nuotitusviivaan.
Valitse Siirto tai Nosto editointia varten. Ikkunassa näytetään vain toinen suunta kerrallaan. Pituusleikkausikkunan Z-kertoimeksi kannattaa asettaa 1000 kohdassa Asetukset/Ikkuna. Jos haluat nähdä molemmat suunnat samanaikaisesti ruudussa, sulje Nuotitus-dialogi.
Näyttää ohjeita tai tietoa toimintojen onnistumisesta.

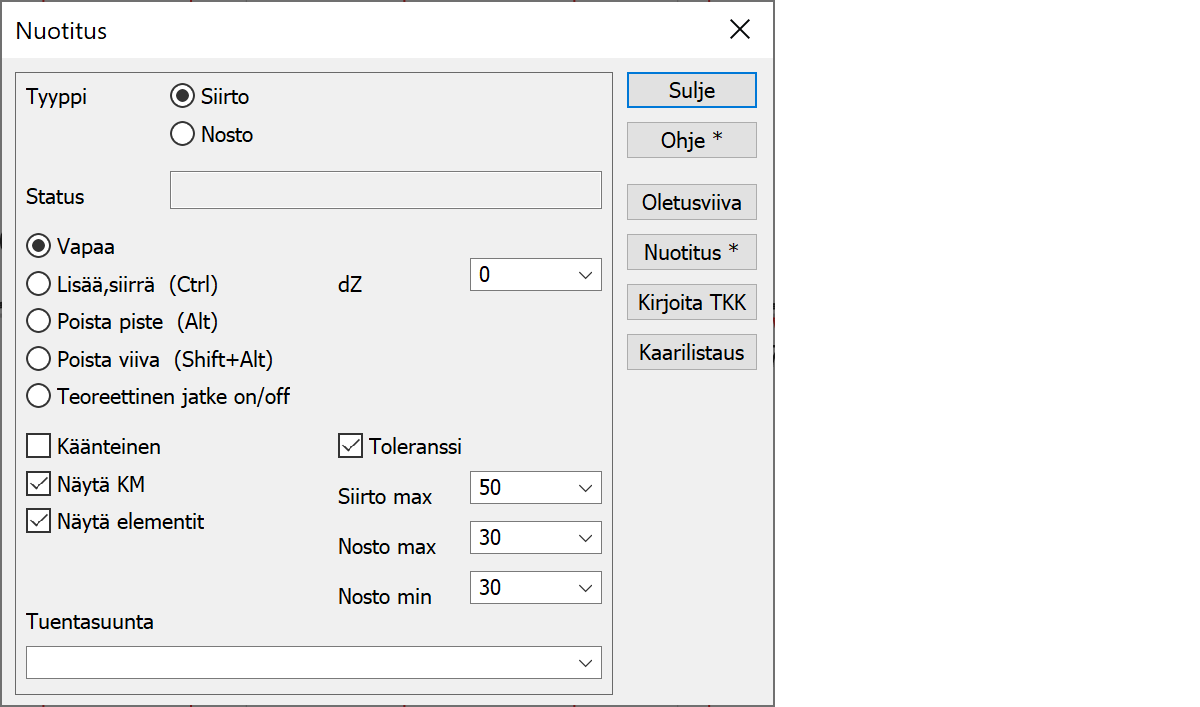

Hiirellä on viisi toimintatilaa. Voit valita tilan vaihtamalla pallukan toiseen kohtaan tai pitämällä suluissa näkyvän näppäimen painettuna, kun klikkaat hiirellä.
Kun osoitat kahta ensimmäistä pistettä, toiminto hakee lähimmän pisteen. Kun lisäät välipisteitä viivaan, voit käyttää hakutapaa Hiiri tai Lähin piste.
Hiirellä osoitetun paikan nostaminen tai laskeminen valitun arvon mukaan. Listalla olevat arvot ovat millimetreinä.
Kirjoittaa Nuotitus- tai TKK-listauksen käänteisenä eli pienenevään paalulukuun.
Näyttää ikkunassa myös kilometrilukeman. Vaikuttaa myös listauksiin (Nuotitus, Kirjoita TKK ja Kaarilistaus).
Piirtää kuvaan elementtien alkukohdat ja näyttää elementin nimen. Elementin nimen perään lisätään siirtymäkaaren tyyppi (SA/QA, SL/QL).
Voit antaa sallitun toleranssin vaaka- ja pystysiirtymälle. Toleranssit piirretään kuvaan annettuejn arvojen mukaisesti. Jos rasti ei ole päällä, toleransseja ei käytetä. Toleranssin ylitys näytetään kuvassa punaisella ympyrällä (symboli VR:VIRHE).
Lisäteksti, joka kirjoitetaan nuotituslistauksen otsakealueeseen.
Lisää viiva mitatun linjan alkupisteestä loppupisteeseen 0-tasolle. Oletusviiva voidaan lisätä vain, jos muita viivoja ei vielä ole määrätty.
Laskee nuotituksen ja tallentaa tulokseen tekstitiedostoon, joka tallennetaan Nuotitus.txt -nimellä käyttäjähakemistoon. Tiedosto näytetään ruudussa tekstieditorissa. Shift-näppäimen kanssa tallettaa excel-tiedostoon.
Kirjoittaa nuotituksen tukemiskoneen käyttämään ver-muotoon. Tiedoston nimi ja hakemisto kysytään käyttäjältä. Oletuksena käsiteltävän raiteen nimi ja sama hakemisto, josta raiteen kartoitustieto on luettu. Tiedosto näytetään myös ruudussa.
Shift-näppäimen kanssa kirjoittaa tiedoston Matisa-tukemiskoneen käyttämässä muoodossa.
Kirjoittaa listan geometrian kaarielementeistä ja näyttää sen tekstitiedostona. Jos valitset Shift+Kaarilistaus, näytetään geometrian kaikki elementit.
Toimintoon liittyy erikoisasetuksia.
Väli, jolla jatkearvot kirjoitetaan nuotituslistaan. Oletus 2.
Jatkeen pituus nuotituslistalla. Oletus 20.
Oletusarvot dZ-valintalistalle.
Käytettävän Excel-formaatin nimi, kun Nuotitus tehdään Excel-muotoon.
Katso myös: Erikoisasetusten käyttö
