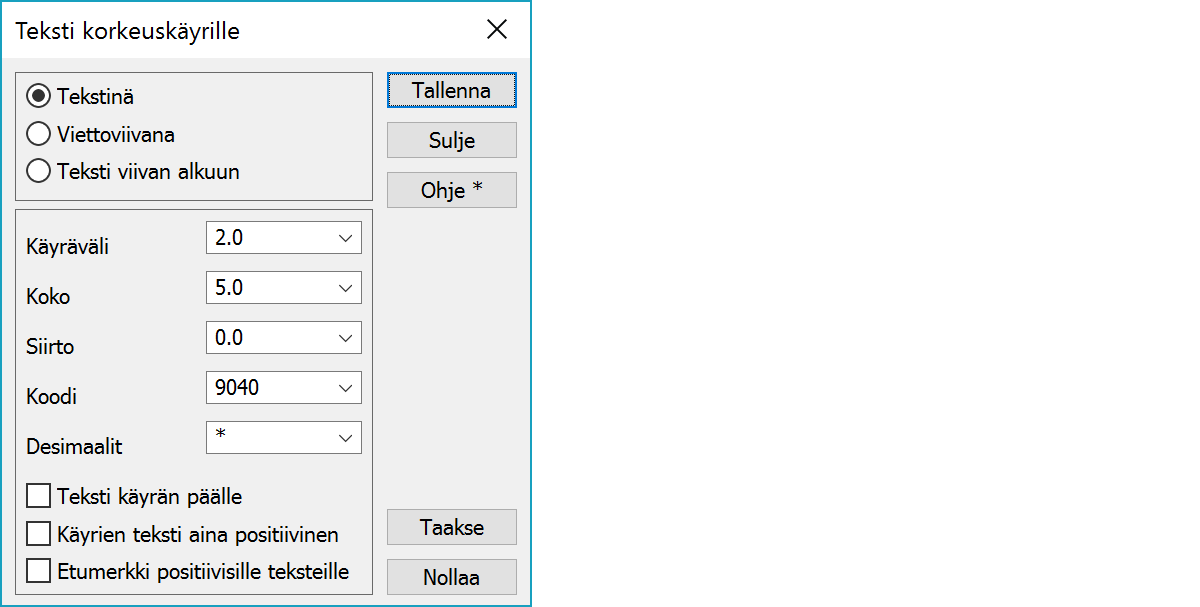

Lukemat korkeuskäyrille Lukemat korkeuskäyrilleKorkeuslukemien tai viettoviivan lisääminen joko kaikille korkeuskäyrille tai osoittaen haluttuun kohtaan käyttäen murtoviivaa. Molemmissa tapauksissa täytyy Käyräväli-ehdon täyttyä. Lukeman suunta määräytyy siten, että se osoittaa rinteen noususuunnan. Jos korkeuskäyrät on tehty jollakin muulla ohjelmalla, niiden kulkusuunta ei välttämättä noudata samaa sääntöä kuin 3D-Win:ssä. Käytä aineiston korjaamiseen toimintoa Tarkista korkeuskäyrät, joka löytyy kohdasta Työkalut/Aputoiminnot.
Toiminto kohdistuu vain aktiivisen tiedoston viivoihin. Lukema lisätään tiedostoon normaalina tekstinä, jolla on koko ja koodi. Sitä voi editoida tarvittaessa jälkeenpäin.
Lukemien lisääminen käyttäen murtoviivaa. Osoita ensin murtoviivan pisteet. Kun painat Tallenna, lisätään lukema jokaiseen kohtaan, jossa antamasi murtoviiva leikkaa korkeuskäyrän huomioiden käyrävälin.
Viettoviivan lisääminen käyttäen murtoviivaa. Osoita ensin murtoviivan pisteet. Kun painat Tallenna, lisätään viettoviiva jokaiseen kohtaan, jossa antamasi murtoviiva leikkaa korkeuskäyrän huomioiden käyräväli. Viivan pituus metreinä luetaan Koko-kentästä.
Lukema lisätään kaikille käyrille, jotka täyttävät Käyräväli-ehdon. Lukeman paikka on käyrän alussa ja suuntakulma kahden ensimmäisen pisteen mukaan.
Lukema lisätään vain niille käyrille, joiden korkeuslukema on käyrävälin monikerta. Esimerkiksi jos käyrät on laskettu 1 metrin välein, mutta Käyräväli on 2 metriä, tulee lukema vain joka toiselle käyrälle.
Tekstin desimaalien määrä valitaan automaattisesti annetun käyrävälin mukaan. Katso myös Erikoisasetus ForceDecimals.
Lukeman tekstikoko tai viettoviivan pituus. Tekstikoko voidaan antaa joko milleinä paperilla (positiivinen) tai metrisenä (negatiivinen).
Tekstin siirto ylöspäin (irti viivasta) metreinä.
Korkeuslukematekstin tai viettoviivan koodi riippuen valitusta toiminnosta. Jos valitaan *, saa teksti tai viiva ao. korkeuskäyrän koodin. Mikäli tämä koodi sisältää määreen %s tai *, korvataan se alkuperäisen pisteen koodilla. Esimerkiksi T%s tekee pisteen koodista 25 tekstin koodin T25.
Koodilistassa näkyvät käytettävän kooditiedoston fonttilistalla olevat koodit. Jos haluat piilottaa viivan tekstin kohdalta, käytä tekstille koodia, jolla on asetettu kooditiedoston fonttilistassa päälle Läpinäkymätön.
Tähti (*) laskee automaattisesti tarvittavan desimaalimäärän. Muilla arvoilla voidaan asettaa haluttu desimaalien määrä.
Sijoittaa tekstit pystysuunnassa käyrän päälle. Oletuksena tekstit sijoitetaan käyrän yläpuolelle.
Käyrien teksti on aina positiivinen.
Plus-merkki positiivisille korkolukemille.
Lukemien lisääminen käyttäen murtoviivaa. Osoita ensin murtoviivan pisteet. Kun painat Tallenna, lisätään lukema jokaiseen kohtaan, jossa antamasi murtoviiva leikkaa korkeuskäyrän Käyräväli huomioiden.
Osoitetun murtoviivan viimeisen pisteen poisto.
Murtoviivan nollaus.
Toimintoon liittyy erikoisasetuksia.
Lista käyräväleistä, jotka näkyvät valintalistalla.
Lista tekstikorkeuksista, jotka näkyvät valintalistalla.
