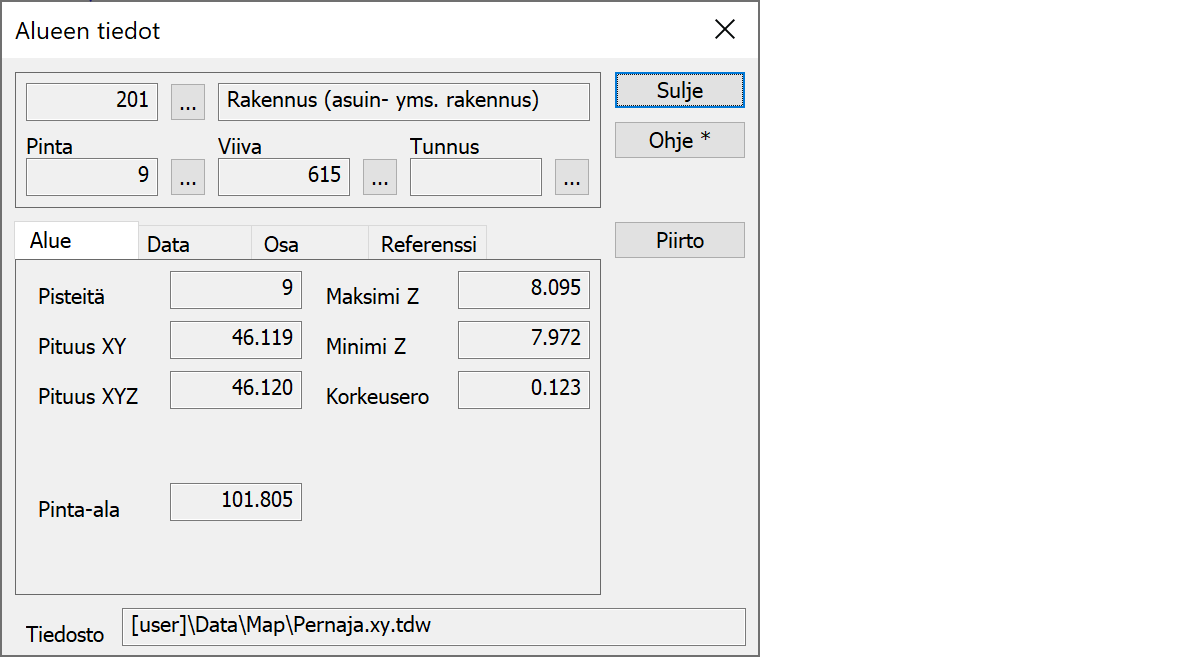

Alueen tiedot Alueen tiedotNäyttää alueen tiedot. Alue aktivoidaan osoittamalla hiirellä sen sisäpuolta. Jos mahdollisia alueita on useita, aktivoidaan niistä oletuksena pienin. Jos hakutapa-asetus Samat pisteet on päällä, avataan lista alueen valinnalle.
Alueen referenssipiste on sijainti, jossa alueen ominaisuudet näytetään. Jos sitä ei ole erikseen määrätty, käytetään oletuksena reunaviivan kahden ensimmäisen pisteen puoliväliä. Pistettä ei normaalisti näytetä, eikä siihen voi tarttua. Alueen tietoja katsottaessa se näytetään pienenä ympyränä.
Yläosan kentät näyttävät kohteen tyypin ja kolme vapaavalintaista ominaisuutta.
Reunaviivan kuuluvien pisteiden määrä. Jos viivaan kuuluu kaaria, lasketaan kaaren keskipiste myös yhdeksi pisteeksi.
Reunaviivan 2D ja 3D pituus.
Maksimi- ja minimikorkeus reunaviivassa sekä niiden erotus.
Alueen pinta-ala.
Avaa piirtotietojen infon. Piirtotiedossa määriteltyjen tietojen määrä näytetään suluissa painikkeen tekstin jälkeen.
Tiedostoelementti, johon kohde kuuluu.
Toimintoon liittyy erikoisasetuksia.
Editointi- ja laskentatoimintojen käyttäytymiseen vaikuttavia asetuksia.
Määrää mitkä ominaisuudet näytetään listassa ensimmäisenä. Oletuksena T1,T2,T3,T4,T5.
Katso myös: Erikoisasetusten käyttö
