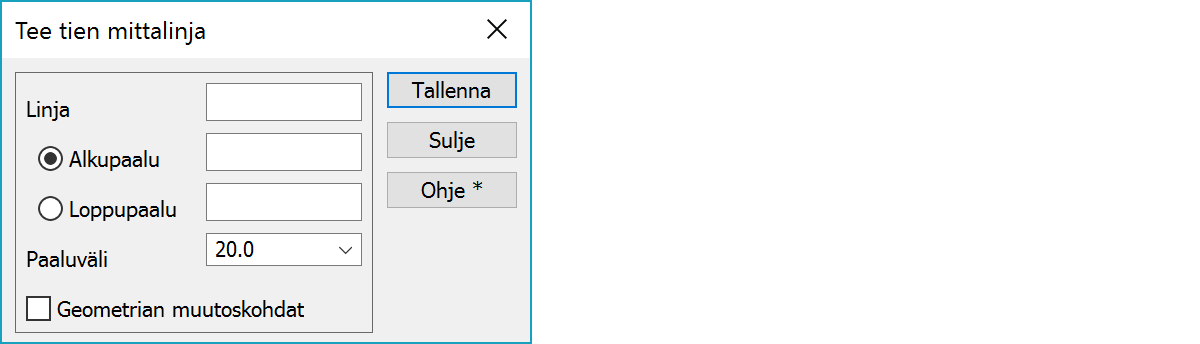

Tee tien mittalinja Tee tien mittalinjaToiminto laskee mittalinjan tielinjaa pitkin halutulla paaluvälillä. Mittalinjalle tallentuu tasausviivan korkeus Z-koordinaatiksi, koodiksi asetetaan 9070 ja piirto määräytyy normaalisti kooditiedoston mukaan.
Mittalinjan numero.
Laskentavälin alku- ja loppupaalut voidaan joko kirjoittaa näihin tai osoittaa hiirellä tielinjalta. Hiirellä osoitettaessa paaluluku pyöristetään lähimpään paaluvälin mukaiseen paalulukemaan. Mikäli paalulukemia ei anneta, käytetään oletuksina tielinjan alkua ja loppua.
Mittalinjan paaluväli.
Kun rasti on päällä, lisätään mittalinjaan myös kaarien ja klotoidien alku- ja loppupaalut.
Katso myös:
Toimintoon liittyy erikoisasetuksia.
Pilkulla erotettu lista paaluvälin esiasetetuista arvoista.
Mittalinjan poikittaisviivan pituus metreinä. Jos arvo on negatiivinen, viiva piirretään mittalinjan molemmille puolille.
Katso myös: Erikoisasetusten käyttö
