Mittalinjan teko Mittalinjan tekoMittalinja voidaan osoittaa käyttämällä normaaleja hakutapoja Hiiri, Piste tai Taiteviiva sekä näiden yhdistelmiä. Menussa näkyy osoitettujen pisteiden lukumäärä sekä linjan pituus. Anna haluttu paaluväli ja talleta, jolloin elementtilistaan syntyy uusi mittalinjatiedosto. Tiedosto voidaan halutessa tallentaa levylle myöhempää käyttöä varten.
Mittalinjalle tallentuu käytettyjen pisteiden Z-koordinaatti ja käytettäessä hakutapaa 'Taiteviiva' laskenta huomioi myös mahdolliset kaaret. Mittalinjan koodiksi asetetaan 9070 ja piirto määräytyy normaalisti kooditiedostosta.

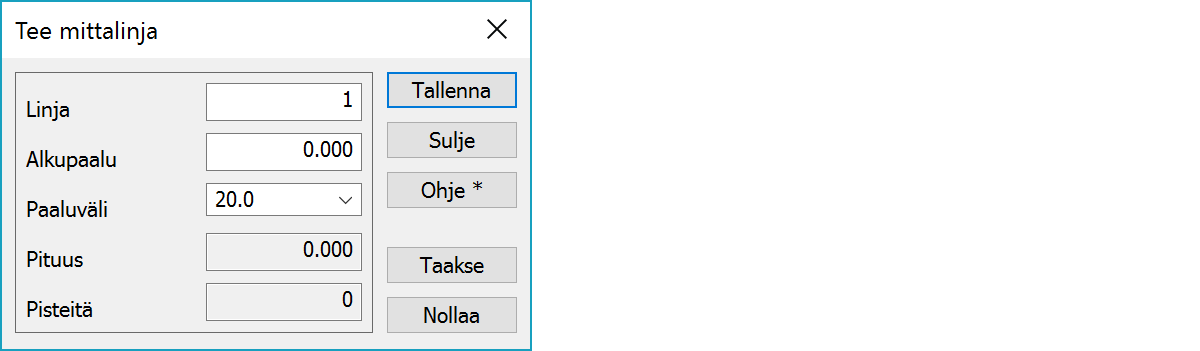

Mittalinjan numero.
Ensimmäisen pisteen paalulukema.
Haluttu paaluväli eli laskettavien poikkileikkausten välinen matka.
Osoitetun linjan pituus ja pisteiden määrä.
Tallentaa uuden mittalinjan elementtilistaan.
Poistaa viimeisen osoitetun pisteen.
Aloittaa linjan teon alusta.
Katso myös:
Toimintoon liittyy erikoisasetuksia.
Pilkulla erotettu lista paaluvälin esiasetetuista arvoista.
Mittalinjan poikittaisviivan pituus metreinä. Jos arvo on negatiivinen, viiva piirretään mittalinjan molemmille puolille.
Katso myös: Erikoisasetusten käyttö
