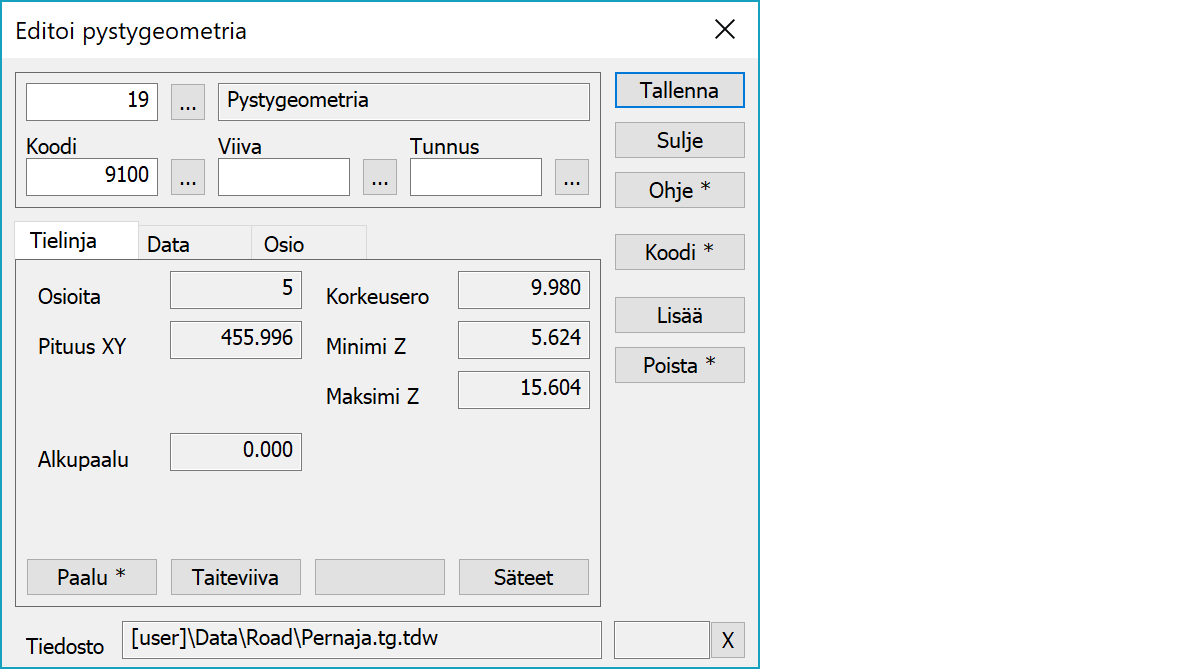

Pystygeometrian editointi Pystygeometrian editointiTällä toiminnolla luodaan pystygeometria valitsemalla aluksi lisäystoiminto ja osoittamalla sen jälkeen hiirellä linjan paikka murtoviivana. Editointi tapahtuu osoittamalla jotain linjan pistettä, jolloin ko. osio aktivoituu ja sen arvoja voidaan editoida. Aktiivinen osio näkyy näytössä eri värisenä.
Pystygeometria talletetaan samaan tiedostoon vaakageometrian kanssa 3D-binääriformaatissa.
Yläosan kentät näyttävät kohteen tyypin ja kolme vapaavalintaista ominaisuutta.
Pystygeometrian elementtien määrä ja kokonaispituus.
Minimi- ja maksimikorkeus geometriassa sekä niiden erotus.
Pystygeometrian alkupaalu.
Oletuksena kysyy uuden pystygeometrian alkupaalun ja päivittää paaluluvut koko geometrian matkalle. Shift-näppäimen kanssa kysyy uuden paaluluvun aktiivisen pisteen sijainnille ja päivittää sitten paalut koko geometrian matkalle. Vaakageometrian alkupaalua ei siirretä.
Luo uuden pystygeometrian aktiivisesta taiteviivasta (viivasta jossa aktiivinen piste).
Kysyy minimisäteen ja varmistaa, että kaikki geometrian kaaret ovat vähintään sen kokoisia. Tämä eliminoi nollasäteiset taitteet ja tekee geometriasta paremmin käyttäytyvän laskennassa.
Aktivoi tietojen kopioinnin toiselta kohteelta. Hakutavalla Lähin piste tiedot kopioidaan lähimmältä pisteeltä ja hakutavalla Hiiri lähimmältä viivalta. Oletuksena kopioidaan vain kohteen koodi. Shift-näppäimen kanssa kopioidaan kaikki ominaisuudet.
Aktivoi lisäystoiminnon, joka lisää aina uuden taitteen hiiren osoittamaan paikkaan. Uusi osio tulee aktiiviseksi taitteeksi ja sen säde on alussa nolla. Toiminnolla voi lisätä taitteita joko keskelle linjaa tai sen päihin.
Poistaa koko taitteen. Shift-näppäimen kanssa kysyy varmistuksen ja tyhjää koko pystygeometrian.
Tiedostoelementti, johon kohde kuuluu.
Näyttää editointitilan (siirrä, kierrä, lisää, jne.). X-painike lopettaa tilan ja palauttaa toiminnon normaalitilaan. Jos mikään tila ei ole aktiivinen, se vapauttaa editoitavan kohteen.
Toimintoon liittyy erikoisasetuksia.
Editointi- ja laskentatoimintojen käyttäytymiseen vaikuttavia asetuksia.
Määrää mitkä ominaisuudet näytetään listassa ensimmäisenä. Oletuksena T1,T2,T3,T4,T5.
Katso myös: Erikoisasetusten käyttö
