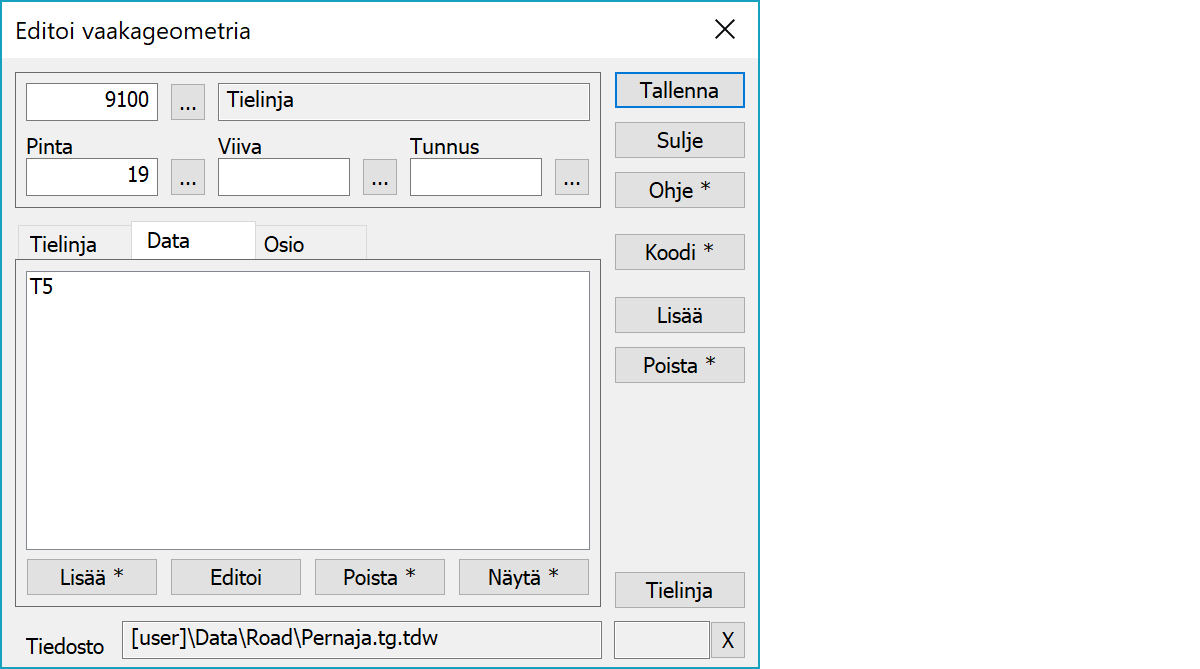

Vaakageometrian editointi Vaakageometrian editointiTällä toiminnolla tehdään uusi tielinja valitsemalla aluksi Lisää-toiminto ja osoittamalla sen jälkeen hiirellä tielinjan huippupisteiden paikat murtoviivana. Editointi tapahtuu osoittamalla jotain linjan pistettä, jolloin ko. osio aktivoituu ja sen arvoja voidaan editoida. Yksittäinen osio koostuu kaaresta ja sen molemmin puolin olevista klotoideista.
GT-matematiikalla luettuja geometrioita ei voi editoida, mutta niiden alkupaalua voidaan muuttaa.
Tielinja päivittyy automaattisesti kaikkien editointitoimintojen jälkeen. Mikäli editoinnin seurauksena kaksi osiota menee ristiin, vaihtuu niiden väri punaiseksi osoittamaan virhettä.
Yläosan kentät näyttävät kohteen tyypin ja kolme vapaavalintaista ominaisuutta.
Lista kohteen ominaisuuksista, jotka eivät ole yläosan kentissä.
Aktivoi tietojen kopioinnin toiselta kohteelta. Hakutavalla Lähin piste tiedot kopioidaan lähimmältä pisteeltä ja hakutavalla Hiiri lähimmältä viivalta. Oletuksena kopioidaan vain kohteen koodi. Shift-näppäimen kanssa kopioidaan kaikki ominaisuudet.
Aktivoi lisäystoiminnon, joka lisää aina uuden osion hiiren osoittamaan paikkaan. Uusi osio tulee aktiiviseksi osioksi ja sen säde on alussa nolla. Toiminnolla voi lisätä osioita joko keskelle linjaa tai sen päihin. Mikäli elementtilistassa ei ole yhtään tielinjaa ja tämä toiminto aktivoidaan, luo se uuden tiedostoelementin.
Poistaa koko osion. Shift-näppäimen kanssa kysyy varmistuksen ja tyhjää koko vaakageometrian.
Uuden tielinjan osoittaminen hiirellä.
Tiedostoelementti, johon kohde kuuluu.
Näyttää editointitilan (siirrä, kierrä, lisää, jne.). X-painike lopettaa tilan ja palauttaa toiminnon normaalitilaan. Jos mikään tila ei ole aktiivinen, se vapauttaa editoitavan kohteen.
Toimintoon liittyy erikoisasetuksia.
Editointi- ja laskentatoimintojen käyttäytymiseen vaikuttavia asetuksia.
Määrää mitkä ominaisuudet näytetään listassa ensimmäisenä. Oletuksena T1,T2,T3,T4,T5.
Katso myös: Erikoisasetusten käyttö
