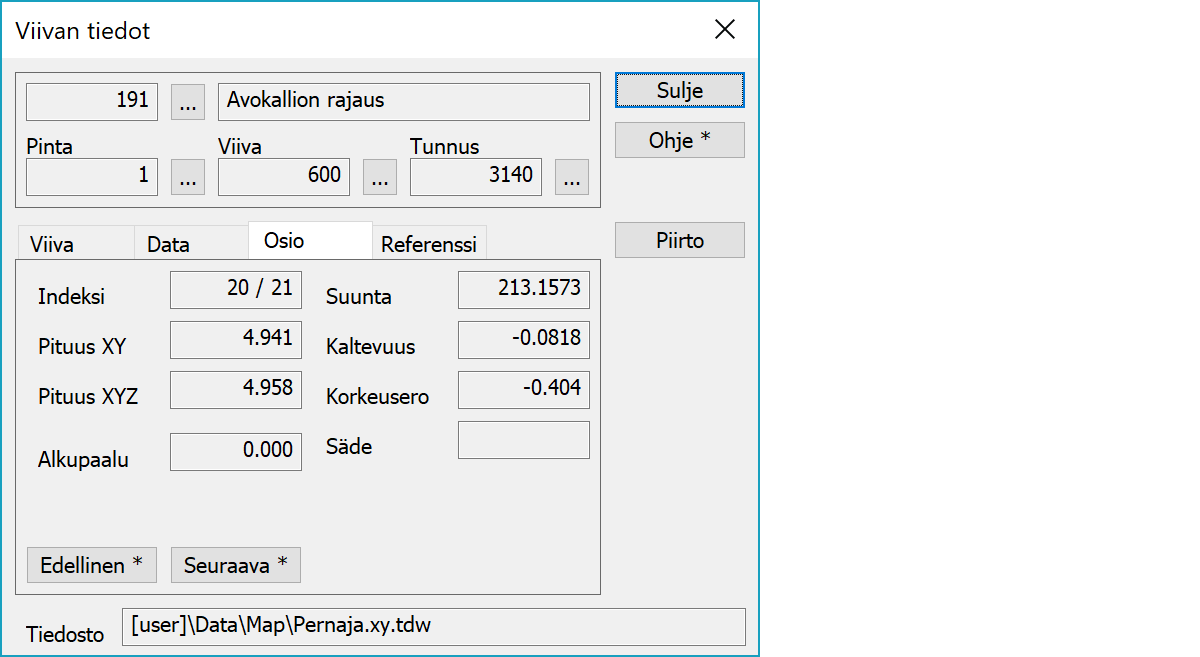

Viivan tiedot Viivan tiedotViivan tietojen näyttäminen. Osoita haluttua viivaa hiirellä, jolloin viiva aktivoituu. Viivan päätepisteet näytetään pienillä pystyviivoilla. Aktiivinen osio näytetään eri värillä ja sen keskellä oleva nuoli kertoo viivan kulkusuunnan.
Viivan referenssipiste on sijainti, jossa viivan ominaisuudet näytetään. Jos sitä ei ole erikseen määrätty, käytetään oletuksena viivan kahden ensimmäisen pisteen puoliväliä. Pistettä ei normaalisti näytetä, eikä siihen voi tarttua. Viivaa tietoja katsottaessa se näytetään pienenä ympyränä.
Yläosan kentät näyttävät kohteen tyypin ja kolme vapaavalintaista ominaisuutta.
Indeksi on aktiivisen pisteen järjestysnumero viivassa. Lisäksi ylhäällä olevassa tunnuskentässä näytetään aktiivisen pisteen numero.
Viivaosion 2D ja 3D pituus.
Viivaosion suunta, kaltevuus ja korkeusero.
Aktiivisen kaaren säde.
Siirtävät aktiivista viivaosiota taakse- tai eteenpäin. Shift-näppäimen kanssa siirrytään viivan ensimmäiseen tai viimeiseen pisteeseen. Normaalisti viivan kaarien keskipisteet ohitetaan, mutta Ctrl-näppäimen kanssa myös niihin voidaan siirtyä.
Avaa piirtotietojen infon. Piirtotiedossa määriteltyjen tietojen määrä näytetään suluissa painikkeen tekstin jälkeen.
Tiedostoelementti, johon kohde kuuluu.
Toimintoon liittyy erikoisasetuksia.
Editointi- ja laskentatoimintojen käyttäytymiseen vaikuttavia asetuksia.
Määrää mitkä ominaisuudet näytetään listassa ensimmäisenä. Oletuksena T1,T2,T3,T4,T5.
Katso myös: Erikoisasetusten käyttö
