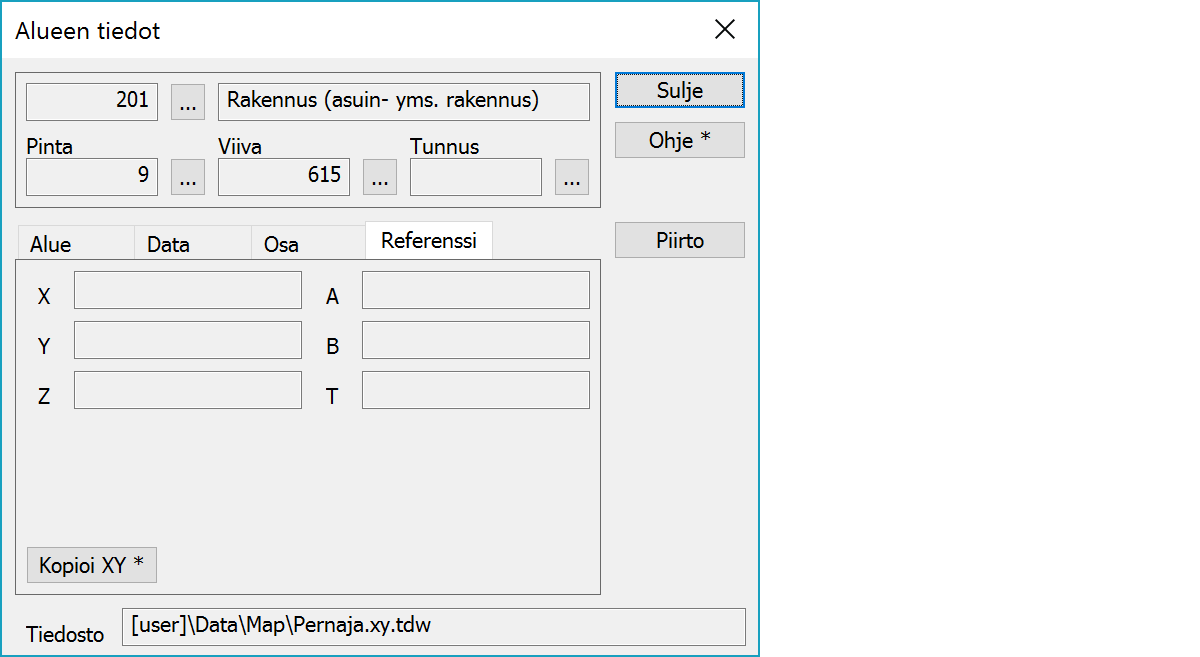

Alueen tiedot Alueen tiedotNäyttää alueen tiedot. Alue aktivoidaan osoittamalla hiirellä sen sisäpuolta. Jos mahdollisia alueita on useita, aktivoidaan niistä pienin.
Alueen referenssipiste on sijainti, jossa alueen ominaisuudet näytetään. Jos sitä ei ole erikseen määrätty, käytetään oletuksena reunaviivan kahden ensimmäisen pisteen puoliväliä. Pistettä ei normaalisti näytetä, eikä siihen voi tarttua. Alueen tietoja katsottaessa se näytetään pienenä ympyränä.
Yläosan kentät näyttävät kohteen tyypin ja kolme vapaavalintaista ominaisuutta.
Alueen referenssipisteen koordinaatit. Jos ne on määritelty, alueen ominaisuudet näytetään niissä. Muutoin alueen ominaisuudet näytetään viivan vierellä.
Kopioi koordinaatit leikepöydälle pilkulla erotettuna. Oletuksena kopioidaan vain X ja Y. Shift-näppäimen kanssa kopioidaan myös Z. Alt-näppäimen kanssa desimaalierottimena käytetään systeemiasetusta ja kenttäerottimena tabulointia. Tämä muoto voidaan liittää suoraan Exceliin erillisiin sarakkeisiin jaettuina lukuarvoina.
Avaa piirtotietojen infon. Piirtotiedossa määriteltyjen tietojen määrä näytetään suluissa painikkeen tekstin jälkeen.
Tiedostoelementti, johon kohde kuuluu.
Toimintoon liittyy erikoisasetuksia.
Editointi- ja laskentatoimintojen käyttäytymiseen vaikuttavia asetuksia.
Määrää mitkä ominaisuudet näytetään listassa ensimmäisenä. Oletuksena T1,T2,T3,T4,T5.
Katso myös: Erikoisasetusten käyttö
