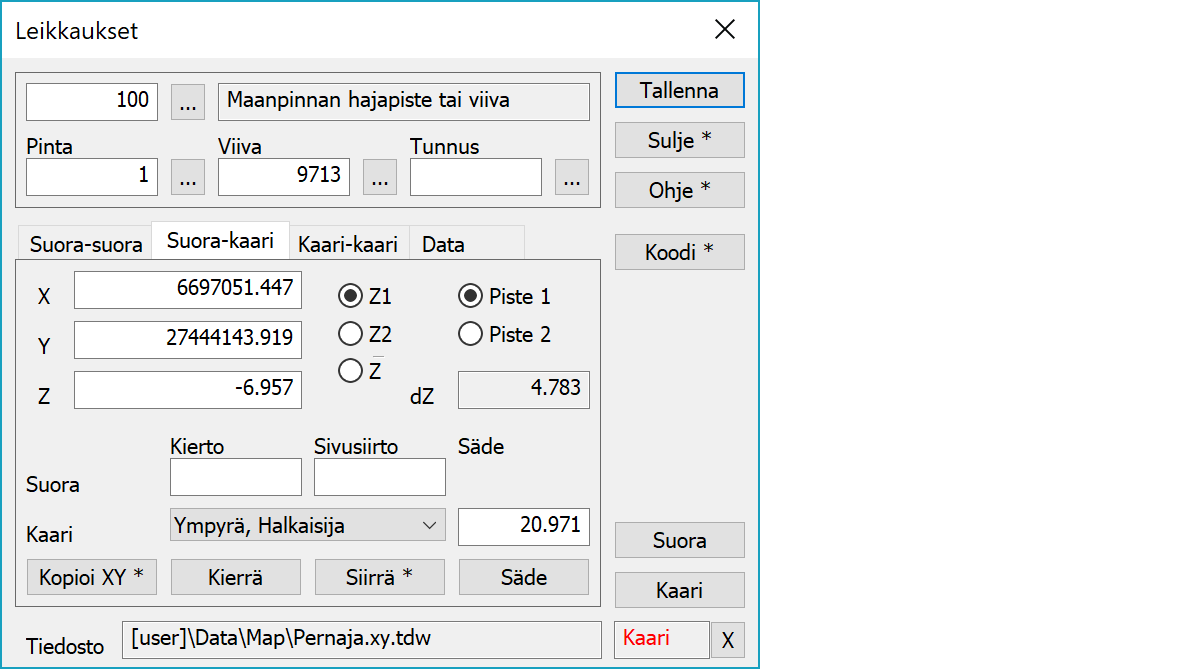

Leikkaukset LeikkauksetSuorien ja kaarien leikkauspisteiden laskenta. Ensimmäisellä sivulla lasketaan kahden suoran leikkauspiste, toisella sivulla suoran ja kaaren leikkauspisteet ja kolmannella sivulla kahden kaaren leikkauspisteet.
Yläosan kentät näyttävät kohteen tyypin ja kolme vapaavalintaista ominaisuutta.
Suora-suora Suora-kaari Kaari-kaari Data
Lasketut koordinaatit.
Z1 ottaa korkeuden ensimmäiseltä laskentakohteelta ja Z2 toiselta laskentakohteelta. Kolmas vaihtoehto käyttää korkeuksien keskiarvoa. Kenttä dZ näyttää elementtien välisen korkeuseron.
Tulospisteen valinta.
Kierto- ja siirtoparametrit suoralle. Kierto tehdään aina ennen sivusiirtoa.
Kaaren osoitusmenetelmä valitaan listasta. Säde-kenttä näyttää kaaren säteen.
Kopioi koordinaatit leikepöydälle pilkulla erotettuna. Oletuksena kopioidaan vain X ja Y. Shift-näppäimen kanssa kopioidaan myös Z. Alt-näppäimen kanssa desimaalierottimena käytetään systeemiasetusta ja kenttäerottimena tabulointia. Tämä muoto voidaan liittää suoraan Exceliin erillisiin sarakkeisiin jaettuina lukuarvoina.
Aloittaa suoran kiertotilan. Uusi suunta voidaan osoittaa hiirellä.
Aloittaa suoran tai kaaren siirtotilan. Suoran tai kaaren uusi paikka voidaan osoittaa hiirellä. Oletuksena siirretään kaarta. Shift-näppäimen kanssa siirretään suoraa.
Aloittaa säteen siirtotilan. Uusi kaaren säde voidaan osoittaa hiirellä.
Pisteen tallentaminen.
Aktivoi datan kopioinnin toiselta kohteelta. Hiirellä osoitetaan uusi kohde, josta data kopioidaan. Oletuksena kopioidaan vain kohteen koodi. Shift-näppäimen kanssa kopioidaan kaikki ominaisuudet mukaan lukien viivanumero. Uudet pisteet lisätään sen jälkeen tähän viivaan.
Valitsee seuraavan osoitettavan elementin. Osoitettavan elementin nimi näytetään tilakentässä alapuolella. Hakutavalla taiteviiva molemmat suoran pisteet otetaan lähimmästä viivaosiosta.
Aktiivinen tiedostoelementti, johon pisteet tallentuvat.
Näyttää editointitilan (siirrä, kierrä, lisää, jne.). X-painike lopettaa tilan ja palauttaa toiminnon normaalitilaan.
CheckDuplicate erikoisasetus (Asetukset/Ohjelman käynnistys) määrää tarkistetaanko, että aktiivisessa tiedostossa ei aiemmin ole samaa pistettä.
Toimintoon liittyy erikoisasetuksia.
Editointi- ja laskentatoimintojen käyttäytymiseen vaikuttavia asetuksia.
Määrää mitkä ominaisuudet näytetään listassa ensimmäisenä. Oletuksena T1,T2,T3,T4,T5.
Katso myös: Erikoisasetusten käyttö
