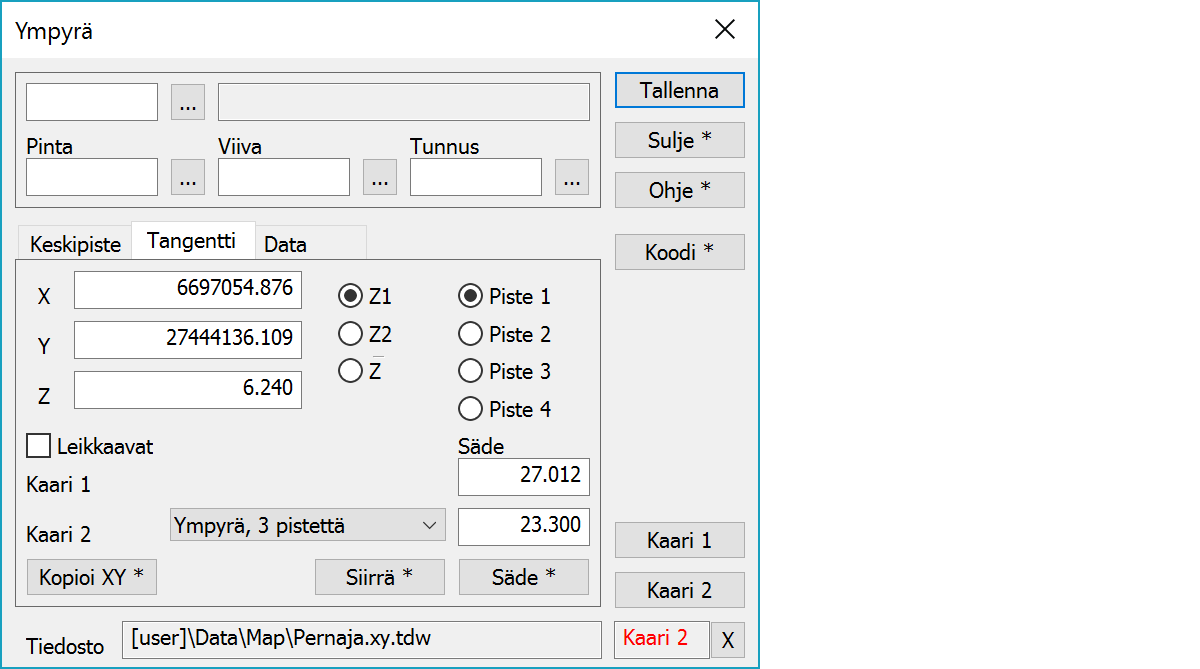

Ympyrä YmpyräKeskipisteen laskenta laskee ympyrän keskipisteen kolmesta kehäpisteestä. Tangettilaskenta laskeen tangenttiviivat kahden ympyrän välille.
Uusi ympyrä voidaan lisätä toiminnoilla Lisää kohteita tai Editoi viiva.
Yläosan kentät näyttävät kohteen tyypin ja kolme vapaavalintaista ominaisuutta.
Lasketut koordinaatit.
Z1 ottaa korkeuden ensimmäiseltä laskentakohteelta ja Z2 toiselta laskentakohteelta. Kolmas vaihtoehto käyttää korkeuksien keskiarvoa.
Tulospisteen valinta.
Käyttää leikkaavia tangenttiviivoja.
Kaarien osoitusmenetelmä valitaan listasta. Säde-kentät näyttävät kaarien säteet.
Kopioi koordinaatit leikepöydälle pilkulla erotettuna. Oletuksena kopioidaan vain X ja Y. Shift-näppäimen kanssa kopioidaan myös Z. Alt-näppäimen kanssa desimaalierottimena käytetään systeemiasetusta ja kenttäerottimena tabulointia. Tämä muoto voidaan liittää suoraan Exceliin erillisiin sarakkeisiin jaettuina lukuarvoina.
Aloittaa kaaren siirtotilan. Kaaren uusi paikka voidaan osoittaa hiirellä. Oletuksena siirretään toista kaarta. Shift-näppäimen kanssa siirretään ensimmäistä kaarta.
Aloittaa säteen siirtotilan. Uusi kaaren säde voidaan osoittaa hiirellä. Oletuksena muutetaan toisen kaaren sädettä. Shift-näppäimen kanssa muutetaan ensimäisen kaaren sädettä.
Pisteen tallentaminen.
Aktivoi datan kopioinnin toiselta kohteelta. Hiirellä osoitetaan uusi kohde, josta data kopioidaan. Oletuksena kopioidaan vain kohteen koodi. Shift-näppäimen kanssa kopioidaan kaikki ominaisuudet mukaan lukien viivanumero. Uudet pisteet lisätään sen jälkeen tähän viivaan.
Valitsee seuraavan osoitettavan elementin. Osoitettavan elementin nimi näytetään tilakentässä alapuolella.
Aktiivinen tiedostoelementti, johon pisteet tallentuvat.
Näyttää editointitilan (siirrä, kierrä, lisää, jne.). X-painike lopettaa tilan ja palauttaa toiminnon normaalitilaan.
CheckDuplicate erikoisasetus (Asetukset/Ohjelman käynnistys) määrää tarkistetaanko, että aktiivisessa tiedostossa ei aiemmin ole samaa pistettä.
Toimintoon liittyy erikoisasetuksia.
Editointi- ja laskentatoimintojen käyttäytymiseen vaikuttavia asetuksia.
Määrää mitkä ominaisuudet näytetään listassa ensimmäisenä. Oletuksena T1,T2,T3,T4,T5.
Katso myös: Erikoisasetusten käyttö
