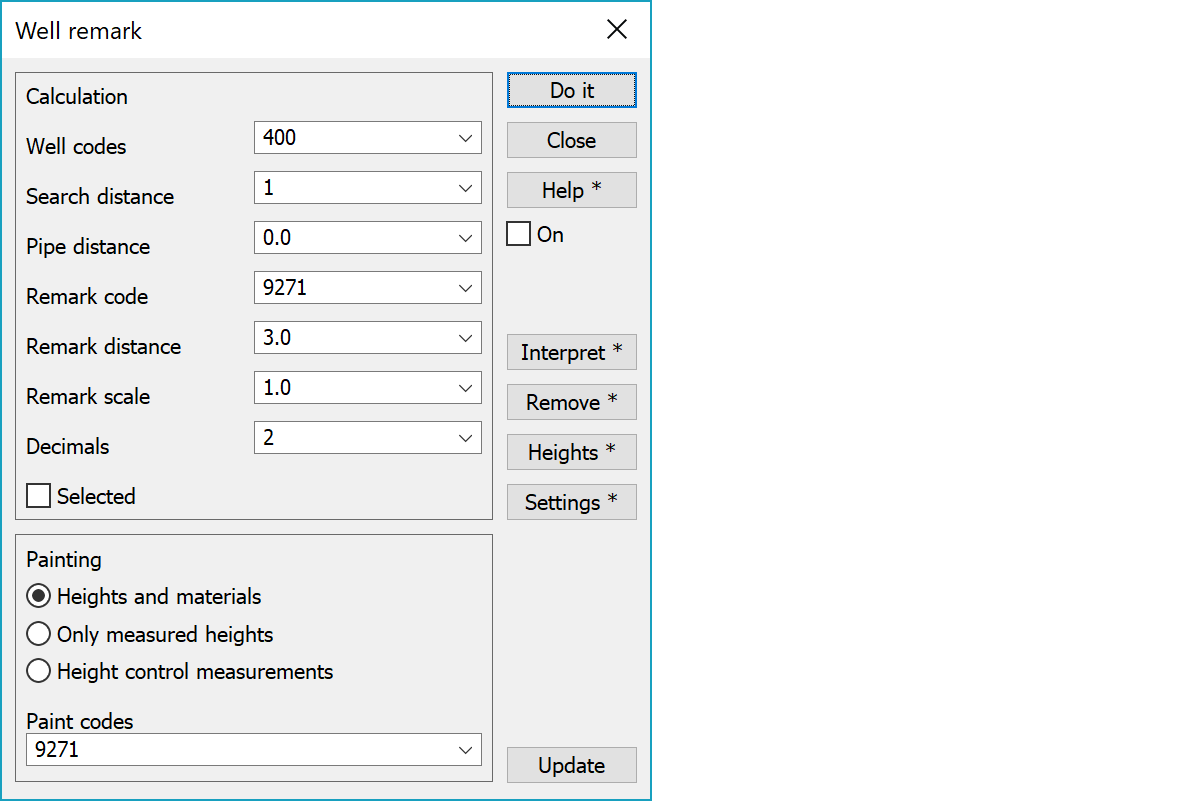

Well remark Well remarkDrawing attributes as well remark texts.
Jos kaivot ja putket on kerätty mittaamalla ne hajapisteinä tai viivapisteinä, aja ensin Tulkitse-toiminto, joka muuntaa mittaustiedon kaivon ominaisuuksiksi. Jos kaivon tiedot on kerätty suoraan ominaisuuksina, riittää Suorita-toiminto.
Suorita-toiminto muuntaa kaivon tiedot kaivoviitteiksi ja sijoittaa viitteet kuvaan. Viitteitä voi tämän jälkeen siirtää Editoi piste -toiminnolla.
Pilkulla erotettu lista koodeista, jotka tulkitaan kaivoiksi.
Putken suurin sallittu etäisyys kaivosta.
Etäisyys, jolla putken pää siirretään halutulle etäisyydelle kaivosta. Se voi olla mittauksessa kauempana tai lähempänä. Jos arvo < 0, siirretään putket kaivon keskipisteeseen, mikäli etäisyys pienempi kuin annetun arvon itseisarvo.
Viiteviivan koodi.
Viiksen oletusetäisyys kaivon keskipisteestä.
Viikset pituutta säätävä kerroin. Arvo 1.0 on oletusarvo ja tätä pienemmillä arvoilla (0.9 - 0.5) tulee lyhyempi viiksi.
Amount of decimals in remark values.
Determines if remark lines are created only for selected well points of active file.
Text attributes created for remark lines. Control measurements require theoretical height in points. See Heights button below.
Comma separated list of remark codes drawn.
Well remarks are drawn only when this setting is on. Function toolbar button with the Ctrl-key turns setting on or off without opening dialog.
If pipes are measured as breaklines instead of attributes, this function can be used to conver them to attributes. Function searches all breaklines ending or going through the well and adds measurement attribute required for remark creation.
Ctrl-Tulkitse muuntaa kaivon ominaisuudet kahden pisteen viivoiksi. Viivan ominaisuuksina on yhden tulon/lähdön ominaisuudet. Viivanumerona T2 = kaivo_index (esimerkiksi 23_1, 23_2, jne). Viivan pisteillä on vain koordinaatit ja molemmilla päillä sama korko.
Removes previously created remark lines and attributes. With the Shift-key removes arriving pipe attributes and with the Ctrl-key removes size and number attributes.
Asks theoretical heigthts for pipes and stores them to well attributes. These can be used to display control values in remarks.
Opens well remark attribute settings. Alt-näppäimen kanssa avaa kaivoviitteen lisäasetukset.
There are some special settings related to this function.
Viikset sijoitetaan neljälle eri etäisyydelle kiinnistyspisteestä. Viiksien välinen kulma määrää mille etäisyydelle viiksen tiedot sijoitetaan. Jos kahden viiksen välinen kulma on pieni, viiksen tiedot siirretään ulommalle kehälle. Oletusarvo on 1.0 ja pienentämällä arvo (0.9 - 0.5) viereiset viikset mahtuvat pienempään tilaan.
Määrää käytetäänkö putkien kaltevuuksia putken lähtö/tulo päättelyyn. Oletuksena pois päältä.
See also: Using special settings
