Wing sounding

Siipikairausten käsittely. Toiminto on tarkoitettu siipikairausten tulkintaan ja tallettamiseksi Tekla-muotoon.

Tiedon lukeminen

Kun käynnistät toiminnon, ohjelma pyytää tiedostoa ja olettaa saman hakemiston, josta olet viimeksi hakenut/tallettanut tietoa 3D-ohjelmalla. Kun tiedosto on luettu, sen ensimmäinen käyrä näytetään ruudussa.

Avaa-toiminnolla voit lukea uuden tiedoston (vanha tieto poistetaan) ja Liitä-toiminnolla liittää luettavan tiedoston vanhan jatkoksi.

Hae-toiminto

Hae-toiminnolla voit kelata syvyyksiä ja käyriä edestakaisin. Syvyyslistaan tulevat vain luetuissa tiedostoissa esiintyneet syvyydet. Käyrät 1-5 voidaan valita omilla napeillaan ja muut antamalla kenttään arvo ja painamalla n-näppäintä.

Jos laskenta-toiminnossa on päällä 'Auto-selaus', Hae-toiminto näyttää menossa olevan syvyyden ja käyrän numeron.

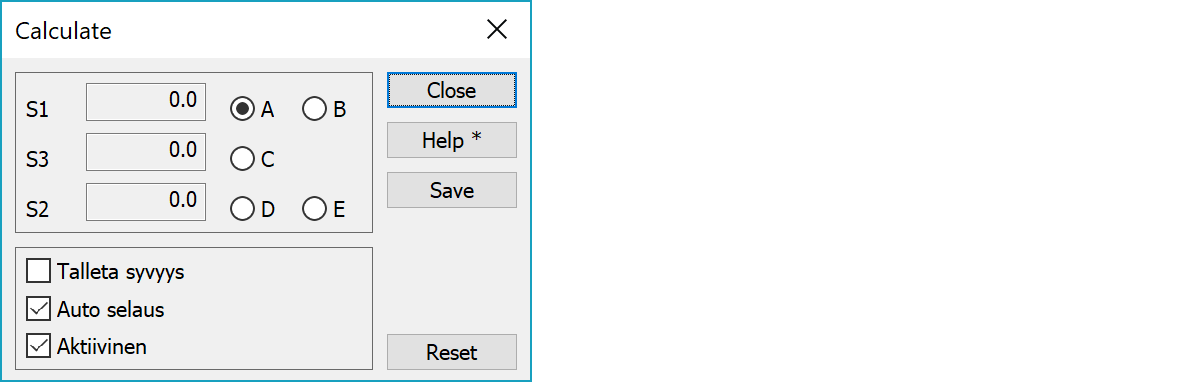

Tulkinta-toiminto

Tulkinta-toiminnolla määritetään kustakin syvyydestä 5 pistettä, joista lasketaan tunnusluvut S1, S2 ja S3. 1-käyrältä näytetään pisteet A, B ja C. 2-käyrältä pisteet D ja E. Osoitetut pisteet näkyvät ruudussa ja niitä voidaan myöhemmin muuttaa.

Talleta syvyys -toiminnolla voidaan valita, mitkä syvyydet talletetaan tulostiedostoon.

Auto-selaus -toiminto kelaa automaattisesti läpi jokaisen syvyyden kaksi ensimmäistä käyrää.

Aktiivinen -toiminnolla valitaan ottaako toiminto vastaan hiirellä osoitettuja pisteitä.

Tallenna -toiminto tallettaa tulkitut syvyydet Tekla-muodossa. Toiminto kysyy nimen ja olettaa loppuliitteeksi TEK, jos et itse sitä anna.

Nollaa -näppäin tyhjentää yhden syvyyden lasketut arvot ja merkityt pisteet.

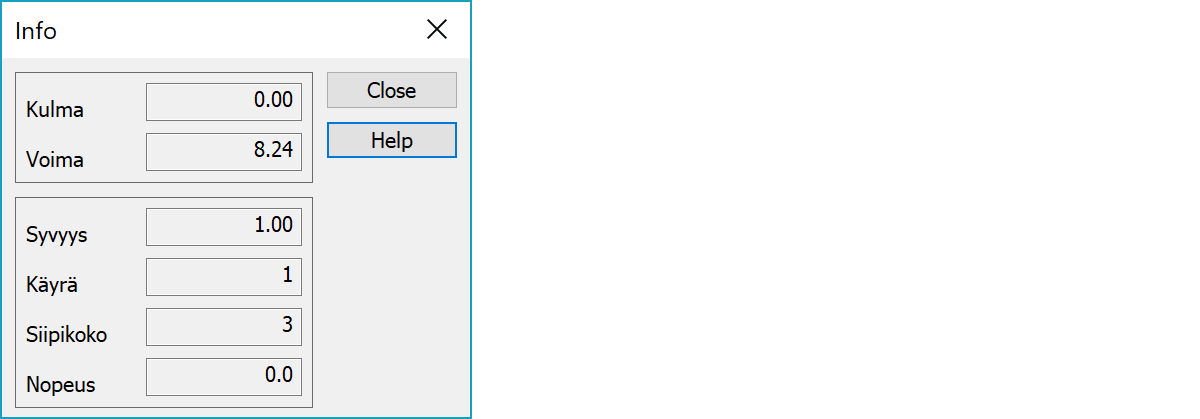

Info-toiminto

Info-toiminto näyttää ruudusta osoitetun pisteen tiedot. Kun siirryt toiselle syvyydelle/käyrälle, Info-ikkuna näyttää ko. käyrän ensimmäisen pisteen tiedot.

Kalibrointikertoimet lukemista varten voidaan antaa INI-tiedostossa. Lisää rivi, jossa annat korjauksen ja mittakaavan:

[BORE]

Calibrate=error scale, jossa error on luetusta arvosta vähennettävä vakio ja scale on kerroin, jolla tulos korjataan. Eli tosiarvo = (mitattu - Error) * Scale

Jos poistut toiminnosta tai yrität vaihtaa tiedostoa ja olet editoinut ruudussa näkyvää tietoa, ohjelma kysyy haluatko tallettaa muuttuneet tiedot.

Piirto

Kun käyrä piirretään ruutuun, pyritään käyttämään vakiokokoista kuvaa. Kuvan vaaka-akselina on 150 astetta 1-käyrälle ja 100 astetta muille. Jos haluat muuttaa näitä arvoja, lisää INI-tiedostoon rivi

[BORE]

Scale=leveys1 leveys2, jossa leveys1 on käyrän vaaka-akselin pituus ja leveys2 muiden käyrien vaaka-akselin pituus

Jos haluat jokaisen käyrän skaalautuvan erikseen, anna arvoiksi 0 0.

Special settings

There are some special settings related to this function.

Calibrate

Kalibrointikertoimet.

Color

Väri-indeksi viivoille, pisteille ja ristikolle.

Label

Tekstien A-E koko ruudulla.

Scale

Ikkunan mittakaava kahdelle eri tyypille (häiriintymätön, häiritty).

Swap_S23

S2 ja S3 painan vaihto tiedoston lukemisessa ja kirjoituksessa.

See also: Using special settings

Esimerkkiaineistoja

Esimerkki toiminnon lukemasta lähtötiedostosta :

$
HA=S04721,HB=63
HF=VR
HT=SAA -4 SELKEA
HX=6702431.918,HY=2445890.096,HZ=28.023
HL=0.000,HH=0.000
HD=19950329,HI=11:34
VS=3
#
AA=0.0,AB=15.34 ,D=7.000
AA=0.1,AB=15.17
AA=0.2,AB=15.44
AA=0.3,AB=15.54
AA=0.5,AB=15.96
...

Esimerkki Tekla-muotoisesta tulostiedostosta :

TT SI 3
NN 60
TY 63 S04721
XY 6702431.918 2445890.096 28.023 19950329 63
LN 0 0.000 0.000
AL 0.0
HM syvyys    S1    S2    S3
     7.00  26.2   3.0  16.2
     7.50  28.4   1.8  15.1
-1
