Fingis vektoriformaatti

[Ei aktiivinen formaatti, ei jatkokehitystä]

Fingis siirtotiedostot.

• Kirjoitus aina pohjoinen-itä - järjestyksessä.
• Kirjoitettaessa kaaret muunnetaan kolmen pisteen kaariksi ja erotellaan omiksi viivoikseen.

Tiedostopääte: FGS

Ohjaintiedosto

Ohjaintiedosto koodien muuntamiseen.

Yhteinen korkeus viivalle

Määrää käytetäänkö kaikille viivan pisteille samaa viivatietueessa määrättyä korkeutta vaiko kullekin viivan pisteelle omaansa.

Lopputietue joka viivalle

Kirjoittaa lopputietueen (-1 -1 -1) jokaisen viivan jälkeen.

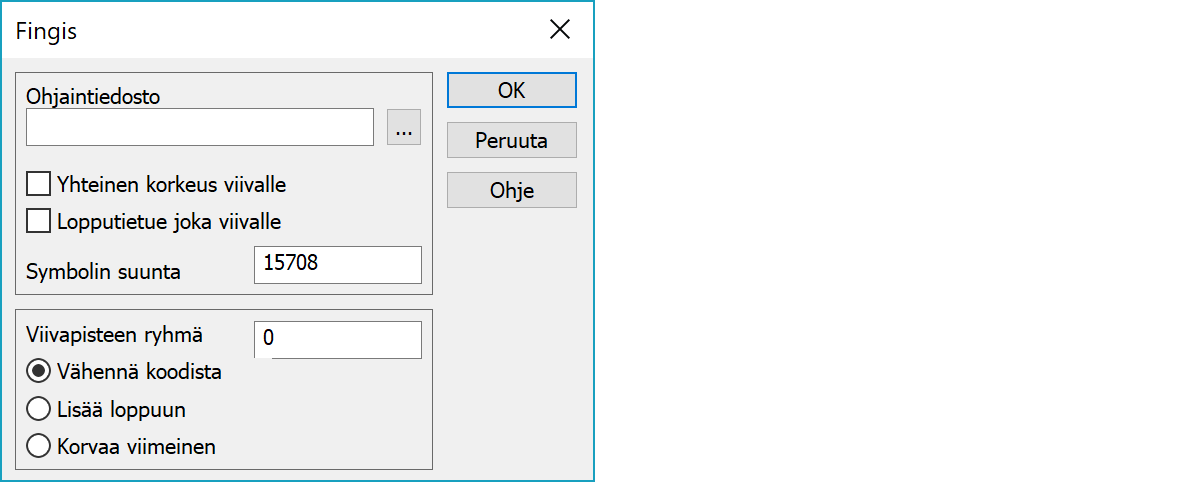

Symbolin suunta

Mikäli pisteelle ei ole määrätty symbolin suuntaa, käytetään tätä arvoa. Suunta annetaan Fingisin käyttäminä radiaanin 10000 osina (väliltä -31417 - +31417). Normaali vaakasuunta on nolla.

Viivapisteen ryhmä

Viivapisteen ryhmän määräytyminen kirjoitettaessa.

Ohjaintiedosto

Ohjaintiedosto määrittää muunnoksen Fingisin ryhmästä ja luokasta 3D ohjelman käyttämäksi koodiksi. Tiedostossa on ensin 3D:n käyttämä koodi ja sen jälkeen Fingisin ryhmä ja luokka. Ilman ohjaintiedostoa T1 kenttä on ryhmä ja T3 kenttä luokka.

Esimerkki:

1314   1  314     // SYMB.VIIVAN VIITTAUS,KALLIO
1350   1  350     // SYMB.VIIVAN VIITTAUS,ISTUTETTU AITA
1351   1  351     //        "            ,SUOJAKAIDE
1352   1  352     //        "            ,AITA
1353   1  353     //        "            ,TUKIMUURI
1354   1  354     //        "            ,KALLIOLEIKKAUS
1355   1  355     //        "            ,HAVUPUURIVI

Esimerkki

          0    6697060    3444120
     9   420     0      72756      90952       7459          0          03204         0
     9   420     0      72847      89549       7537          0          03205         0
     9   234     0      61180      87073      10273          0          03206         0
     1     0     0     142570     262432      18507          0          03135         0
     1     0     0     146275     261459      18370          0          03136         0
     1   123     1     0
     1     0     0      35630      16431       8716
     1     0     0      37182      27189       8227
     1     0     0      38268      44049       7683
     1   121     1     0
     1     0     0      39749      22262       8549
     1     0     0      40635      35809       8035
     1     0     0      42206      52439       7585
    -1    -1    -1
     0     2     0      90522      43549       8540          0          0          0     9Grankulla
     0     3     0     135116     270328      16714          0          0          0    13Mjölnarbacken
    -1    -1    -1

Erikoisasetukset

Muuntimeen liittyy erikoisasetuksia.

Flag = (oletus=0)

Binäärisumma muita asetuksia varten.

512 no offset for texts (ei tekstin siirtoa)

Leader = a,b,c (oletus=tyhjä)

Tekstin käsittelyyn liittyviä kertoimia.

a leveyskerroin

b korkeuskerroin

c rivivälin kerroin

LineFormat = 0 tai 1 (oletus=0)

Pitkien alkutietojen tunnistaminen viivalle.

1 tunnista pitkät alkutiedot viivoille

TextLineCode = (oletus=tyhjä)

Jos annat koodin, ohjelma lue viiteviivaksi kahden pisteen taiteviivan, joka saa annetun koodin. Viiteviiva tulee niille teksteille, joilla on fgs-tiedostossa siirtymät dx/dy.

Katso myös: Yleiset erikoisasetukset.
