ESRI grid on hilamuotoinen pisteformaatti.
Jos muuntimen yleisissä asetuksissa on annettu koordinaattien minimi- ja maksimirajat, tarkistetaan ne jo lukemisen aikana. Jos muunnoksen asetuksissa on määrätty jokin koordinaatistomuunnos, on minimi- ja maksimirajat sekä mahdollinen viivasuodatustiedosto annettava lopullisessa tuloskoordinaatistossa.
Tiedostopääte: GRD, ASC

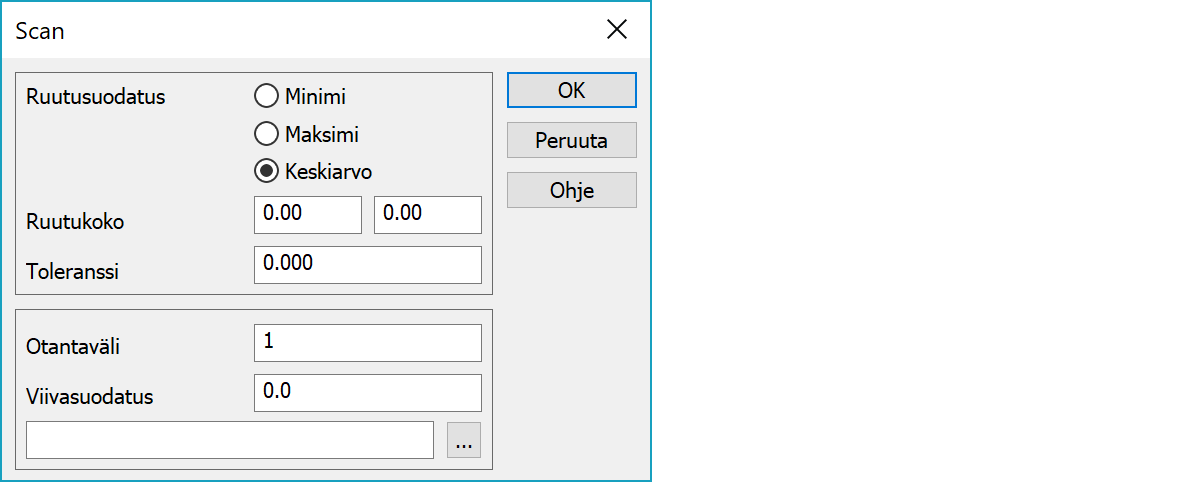

Jos ruutukoko on annettu, käytetään ruutusuodatusta. Kaikki pisteet luetaan ensin kevyeen pisterakenteeseen, järjestetään koordinaattien mukaan ja suodatetaan ruuduittain. Jokaiseen ruutuun jää vain yksi piste, jonka korkeus on asetuksen mukaan minimi, maksimi tai keskiarvo.
Toleranssi Z -asetukseen voidaan antaa haluttu korkeustoleranssi. Jos ruudun pisteiden korkoerot ovat tätä suuremmat, jaetaan ruutu edelleen neljänneksiin kunnes kaikkien pisteiden korot ovat toleranssin sisällä. Ruutukoko-asetuksen oikeanpuoleiseen kenttään voidaan antaa minimi ruutukoko, jota pienempiin osiin ruutua ei enää jaeta.
Yksinkertainen testisuodatus, jolla voidaan tiedostosta lukea rivejä ja sarakkeita annetuin välein.
Viivasuodatuksessa voidaan antaa viivoja sisältävä vektoritiedosto ja hakuetäisyys viivoista. Hakuetäisyys laitetaan ylempään kenttään ja alempaan haetaan viivatiedosto, jonka on oltava 3D-binäärimuodossa. Suodatus tarkistaa tiedoston kaikki viivat. Jos viiva on sulkeutuva alue, sisäpuolelle jäävät pisteet hyväksytään. Muussa tapauksessa hyväksytään pisteet annetun hakuetäisyyden päässä viivasta. Jos tiedostonimenä annetaan * (tähti), käytetään elementtilistan aktiivista tiedostoa.
ncols 1250 nrows 1250 xllcorner 2442500.000 yllcorner 6797500.000 cellsize 2 NODATA_value -999.999 104.507 104.609 104.701 104.811 104.950 105.156 105.354 105.290 105.386 ... 107.927 107.919 107.862 107.790 107.784 107.653 107.053 106.055 104.942 ... 103.580 103.549 103.533 103.534 103.594 103.595 103.603 103.822 104.326 ... 104.294 104.375 104.489 104.585 104.623 104.467 103.936 103.202 102.427 ... 106.801 106.975 107.224 107.502 107.672 107.745 107.740 107.865 108.114 ... 102.181 101.992 101.833 101.709 101.614 101.519 101.333 101.173 101.103 ...
Katso myös: Yleiset erikoisasetukset.
