Autocad DWG-, DXF- ja DXB-tiedostot. Lukeminen tunnistaa tyypin automaattisesti ja kirjoitettaessa tyyppi valitaan tiedostopäätteellä (DWG, DXF tai DXB). Dxf2-funktio toimii kuten Dwg2, mutta asettaa DXF-päätteen automaattisesti.
Kirjoitettaessa käytetään T3-koodia oletuksena tason nimenä. Jos nimi sisältää laittomia merkkejä (<>/\":;?*|=',), ne muutetaan alaviivaksi. Jos kirjoitettavassa tiedostossa on samoja koodeja sekä isoilla että pienillä kirjaimilla, ne muutetaan samaksi tason nimeksi ensimmäisenä esiintyvän koodin mukaan.
Tiedostopääte: DWG, DXF, DXB

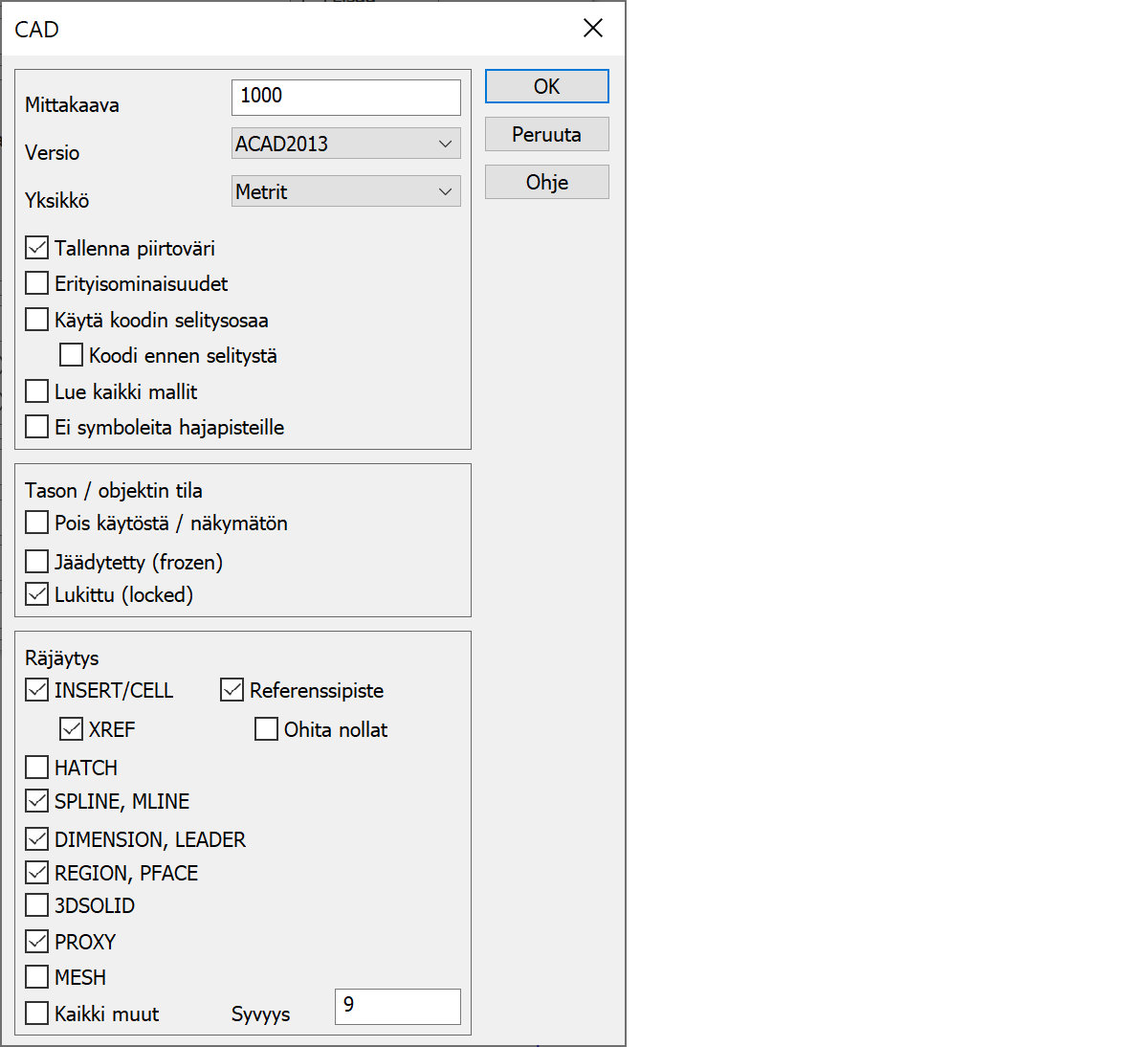

Kirjoitettaessa käytettävä mittakaava, jolla muutetaan millimetriyksiköt metreiksi.
Kirjoittamiseen käytettävä DWG tiedostoversio.
Tiedostoon kirjoitettava yksikkö. Ei tee mitään muunnosta.
Luettaessa alkuperäisen kohteen väri talletetaan piirtotiedoksi, jota sitten käytetään piirrossa. Lisäksi alkuperäinen tason väri talletetaan ominaisuuteen LAYERCOLOR, jota sitten käytetään kirjoituksessa, jos mitään muuta värimäärittelyä ei ole.
Kirjoitettaessa väri kirjoitetaan suoraan kohteelle piirtotiedosta, jos se on olemassa.
Kirjoittaa pisteen ominaisuudet näkyvinä teksteinä symbolin vierelle.
Kirjoitettaessa käyttää koodin kooditiedostosta haettua selitysosaa tason nimenä. Alkuperäinen koodi lisätään loppuun erottelemaan samat selitykset. Koodi ennen selitystä -asetus kirjoittaa koodin ennen selitystä.
Luettaessa asettaa koodiksi tason kuvauksen, jos se on olemassa.
Lukee myös paperiosion tiedostosta.
Ei kirjoita hajapisteitä symboleina, vaikka pisteen koodilla olisi määritelty symboli.
Mahdollistaa sammutettujen, jäädytettyjen tai lukittujen tasojen luvun. Oletuksena ne ohitetaan. Luettaessa sammutetut tasot luetaan myös näkymättömiksi merkatut kohteet.
Räjäyttää auki INSERT, HATCH, SPLINE, MLINE, DIMENSION, LEADER, REGION, PFACE, 3DSOLID, MESH ja jotkin PROXY elementit. Asetuksella Kaikki muut voidaan räjäyttää kaikki muut räjäytettävissä olevat kohteet. Oletussyvyys yksi räjäyttää vain päätason. Isommat arvot jatkavat räjäyttämällä kohteet myös jo räjäytetyistä blokeista.
Jos räjäytettävä kohde sisältää tasolla 0 olevia elementtejä, näiden tasoksi asetetaan räjäytettävän kohteen taso.
XREF-asetus lukee myös ulkopuoliset viitetietostot. Kaikki referenssitiedostot luetaan samaan elementtiin ja ne saavat ominaisuuden _XREF. Jaa osiin -toiminnolla voi jakaa ne erillisiksi tiedostoiksi.
Kun kohteet räjäytetään referenssipiste-asetuksen kanssa, alkuperäinen blokkireferenssi talletetaan myös hajapisteenä. Mahdolliset blokin ominaisuudet ovat tällä pisteellä. Jos Ohita nollat -asetus on päällä, nollakoordinaattisia referenssipisteitä ei lueta.
Muuntimeen liittyy erikoisasetuksia.
Oletussymbolin nimi ja määrittely kirjoituksessa. Oletuksena käytetään nimeä "DEFAULT" ja määrittelyä "R010;" (pieni ympyrä).
Kirjasimet suhteelliselle ja tasalevyiselle tekstille kirjoituksessa. Oletuksena käytetään ohjelman käynnistysasetuksissa määriteltyjä kirjasimia.
Lista verkkolevyistä, joilta luettaessa tiedosto kopioidaan ensin paikalliselle levylle luvun nopeuttamiseksi.
DWG-formaatin asetuksia.
1 use explode geometry for blocks.
2 normal explode for blocks.
Katso myös: Yleiset erikoisasetukset.
