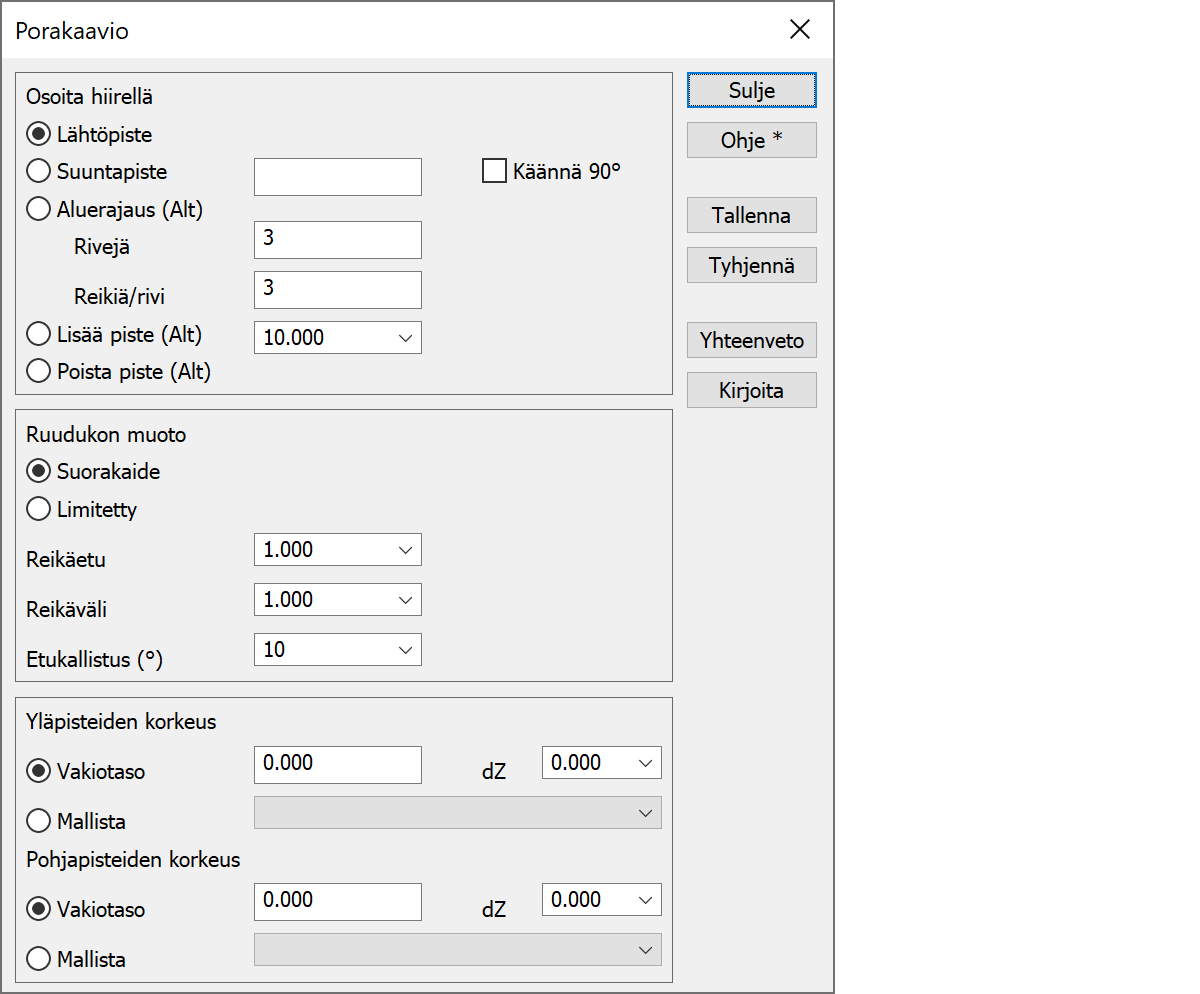

Porakaavio PorakaavioToiminnolla voi suunnitella porakaavion käyttäen lähtöpistettä ja suuntaa tai taiteviivaa. Taiteviivan tapauksessa suuntapiste kertoo kummalle puolelle taiteviiva porakaavio sijoittuu.
Lähtöpiste määrää kaavio aloituspisteen. Jos se annetaan hakutavalla Lähin piste ja osoitetaan taiteviivan alku- tai loppupiste, tehdään porakaavio käyttäen valittua taiteviivaa. Jos taiteviivalla on korkeus, pohjapisteiden korkeus haetaan viivalta.
Määrää porakaavion suunnan. Jos porakaavio tehdään taiteviivaa käyttäen, suuntapiste määrää kummalle puolelle taiteviivaa porakaavio sijoittuu.
Porakaavio sijoittaa valitun sulkeutuvan viivan sisälle. Osoita viivaa käyttäen hakutapaa Hiiri ja pitäen Alt-näppäin painettuna. Lähtö- ja suuntapiste voivat olla alueen ulkopuolella.
Lisää uuden pisteen porakaavioon. Osoita paikka käyttäen hakutapaa Hiiri ja pitäen Alt-näppäin painettuna.
Poistaa valitun pisteen porakaaviosta. Osoita poistettava piste käyttäen hakutapaa Hiiri ja pitäen Alt-näppäin painettuna.
Ruudukon muoto voi olla joka suorakaide tai limitetty. Limitetyssä muodossa joka toinen rivi on siirretty puoli reikäväliä sivuun.
Rivien väli metreinä.
Reikien väli rivissä metreinä.
Porauksen kallistus asteina. Voit antaa kolme arvoa pilkulla erotettuina. Ensimmäinen arvo on aloitusrivin kaltevuus, toinen arvo seuraavan rivin ja kolmatta käytetään kaikkiin muihin riveihin.
Pisteiden korkeus voidaan antaa joko vakiotasona tai laskea maastomallista. Maastomallin kanssa voidaan käyttää dZ-arvoa, jolla mallia nostetaan tai lasketaan. Dz-arvoa ei talleteta dialogin arvojen mukana, vaan se on aina 0.0 alussa. Jos yläpään pisteelle ei saada korkeutta mallista, reikä poistetaan.
Laskettujen reikien talletus uuteen vektoritiedostoon. Tiedoston nimeksi tulee aktiivisen tiedoston nimi, jonka loppuun sana "_tulos".
Nollaa käyttäjän antamat pisteet sekä lasketut reiät ja aloittaa toiminnon alusta. Dialogin parametreja ei muuteta.
Tekee yhteenvedon tekstitiedostoon ja näyttää sen tekstieditorilla.
Avaa Editoi teksti -toiminnon ja laittaa tekstiksi yllä olevan yhteenvedon tuloksen. Tekstin oletuskoodiksi menee DRILLPLAN, jolle voi tehdä oman kuvaustekniikan kohdassa Asetukset/Koodit/Fontit.
Toimintoon liittyy erikoisasetuksia.
Porakaavion viivoille tuleva koodi.
Reikäetu-listan oletusarvot. Anna arvot pilkulla eroteltuina.
Reikäväli-listan oletusarvot. Anna arvot pilkulla eroteltuina.
Etukallistus-listan oletusarvot. Anna yhdellä riville tulevat arvot puolipisteellä eroteltuina. Samalla rivillä voi olla max 3 arvoa pilkulla eroteltuina.
Yläpisteiden ja Pohjapisteiden korkeus -listojen oletusarvot. Anna arvot pilkulla eroteltuina.
Katso myös: Erikoisasetusten käyttö
