Neliöverkko NeliöverkkoNeliöverkko on tarkoitettu maastomallin havainnollistamiseen. Neliöverkko antaa kolmiulotteisessa katselussa ihmissilmälle huomattavasti selkeämmän vaikutelman kuin kolmioverkko. Toiminnolla syntyy uusi tiedostoelementti, joka voidaan tallentaa normaalisti.
Neliöverkko on oma tiedostotyyppinsä, joka voidaan tallentaa pintamallina DWG- tai DXF-muodossa toiminnolla Tiedosto/Formaatit/Kirjoita/Dxf.
Kannattaa kokeilla neliöverkkoa useilla eri ruutukoon ja suunnan arvoilla. Ne ovat pitkälti riippuvaisia mallin koosta ja muodosta. Kokemuksen myötä arvojen valinta helpottuu. Visuaalisesti paras tulos saadaan yleensä näyttämällä yhtäaikaa neliöverkko ja alkuperäisen maastomittaustiedoston taiteviivat.

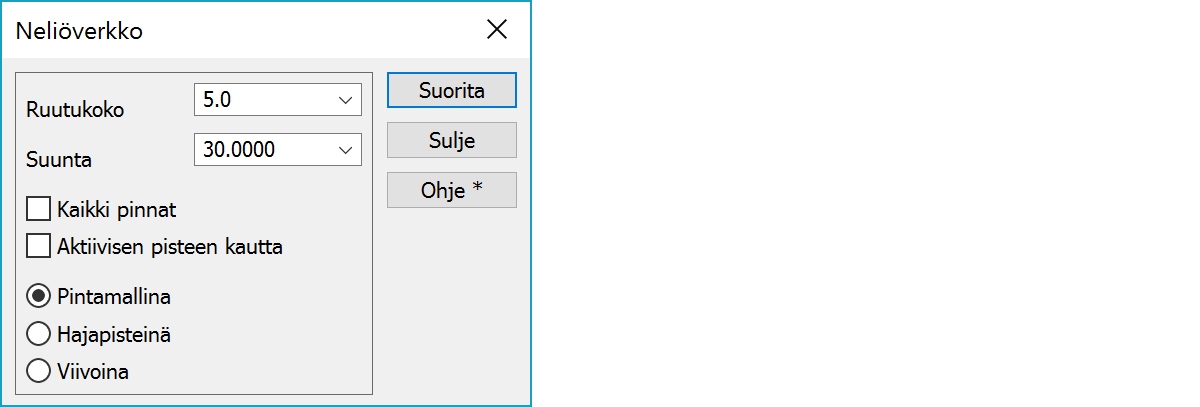

Ruutukoko metreinä.
Neliöverkon suuntakulma gooneina. Arvo voi olla välillä -50 - +50 gon.
Neliöverkko lasketaan samalla kertaa kaikista käytössä olevista malleista. Tuloksena syntyy oma tiedosto kustakin mallista.
Luo neliöverkon niin, että viivat kulkevat aktiivisen pisteen kautta.
Ensimmäinen vaihtoehto luo verkon pintamallina, joka voidaan siirtää CAD-ohjelmiin pintana. Muut luovat normaalin vektoritiedoston joko hajapisteinä neliöverkon nurkkapisteistä tai risteävinä taiteviivoina.
Jos verkko luodaan hajapisteinä ja maastomallin värjäys on päällä, mallin väri tallennetaan pisteiden piirtotietoon ja tiedosto piirretään väripisteinä.
