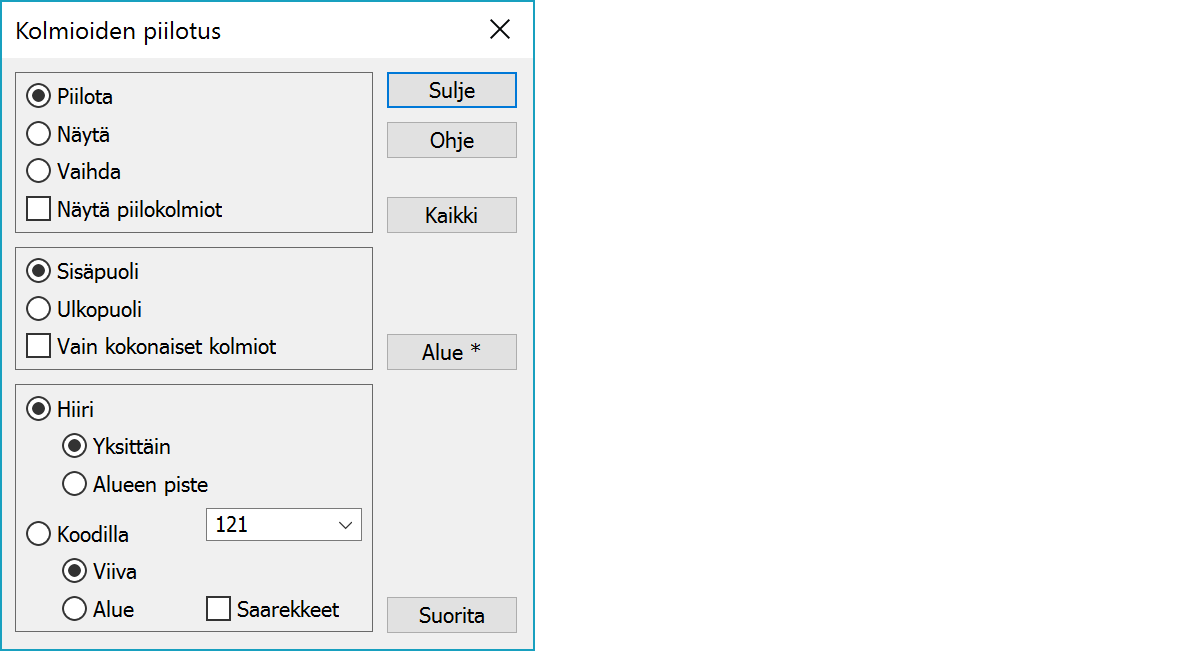

Piilota kolmioita Piilota kolmioitaKolmioiden piilottaminen maastomallista hiirellä, koodilla tai alueena. Kolmion tila voi olla joko piilossa tai näkyvä eli kolmioita ei siis poisteta mallista. Piilottaminen kohdistuu aina aktiiviseen maastomalliin (tiedoston valinta). Aktiivisen mallin voi vaihtaa elementtilistasta.
Valitse haluatko piilottaa, näyttää vai vaihtaa kolmion tilan. Alt-näppäimen kanssa kääntää osoitetun sivun viereisen kolmion kanssa.
Piilotetut kolmiot maalataan harmaalla ja näkyväksi tehdyt näytetään ruudukolla. Nämä pysyvät näkyvillä kunnes toiminto suljetaan tai sen asetuksia muutetaan. Päivitys voidaan myös pakottaa klikkaamalla näytöllä mihin tahansa Ctrl-näppäimen kanssa. Jos Näytä piilokolmiot -asetus on päällä, mitään erityispiirtoa ei tehdä.
Piilotettujen kolmioiden näyttäminen editoinnin aikana. Näkyville ja piilotetuille kolmioille voidaan valita väri Väriasetuksissa (väri 23). Tätä toimintoa voidaan myös käyttää näyttämään mallissa olevat aukot valitsemalla väriksi jokin kirkkaasti erottuva väri. Mallin aukot, jotka ovat itse asiassa sivunpituudeltaan liian pitkiä piilotettuja kolmioita, erottuvat nyt selkeästi. Aukkojen näyttämiseen voi käyttää myös reunaviivojen etsintää.
Muutetaan kolmiot, jotka ovat yhdenkin alueen sisäpuolella tai kaikkien alueiden ulkopuolella.
Aluetoimintoihin liittyvä asetus, jolla valitaan pitääkö kolmion olla kokonaan alueen sisällä, jotta se piilotetaan / näytetään. Kolmion katsotaan olevan kokonaan alueen sisällä, jos sen keskipiste (painopiste) on alueen sisällä.
Osoita kolmiot hiirellä joko yksittäin tai jatkuvana toimintona pitämällä Shift-näppäin ja hiiren vasen korva pohjassa koko ajan.
Yksittäisen kolmion tilan muuttaminen tai koko alueen kolmioiden tilan muuttaminen osoittamalla piste alueen sisältä. Alueita ovat kolmioverkossa olevat sulkeutuvat taiteviivat. Viivan ei siis tarvitse olla varsinainen alue.
Kolmioiden tilan muuttaminen käyttäen taiteviivojen koodeja. Listaan on laitettu aktiivisessa tiedostossa olevien taiteviivojen koodit. Voit antaa useita koodeja pilkulla erotettuna. Mallin viivan osoittaminen hiirellä valitsee viivan koodin listalta.
Viivan kanssa toiminto käy läpi kaikki taiteviivat, joilla on haluttu koodi ja muuttaa kolmion tilan, jos sen yksikin kulma on viivalla. Alueen kanssa toiminto käy läpi kaikki sulkeutuvat taiteviivat, joilla on haluttu koodi ja muuttaa kaikkien kolmioiden tilan, jotka ovat alueen sisä- tai ulkopuolella.
Ohittaa alueiden sisällä olevat saarekkeet. Normaalisti käsittelee vain saarekkeet, joilla on sama koodi kuin ympäröivällä alueella. Alt-näppäimen kanssa kaikki alueen sisäpuolella olevat sulkeutuvat viivat käsitellään saarekkeina koodista riippumatta.
Kaikkien kolmioiden piilottaminen tai näyttäminen. Voidaan käyttää esimerkiksi poistamaan tehdyt piilotukset.
Piilottaa tai näyttää kolmiot osoitetun alueen sisä- tai ulkopuolella. Alue osoitetaan kuten kohdassa Hakutapa / Alue. Alt-näppäimen kanssa piilottaa kolmiot, jotka koskevat osoitettuun viivaan.
Suorittaa kolmioiden piilottamisen koodilla. Alt-näppäimen kanssa ohittaa koodin tarkistuksen saarekkeille.
