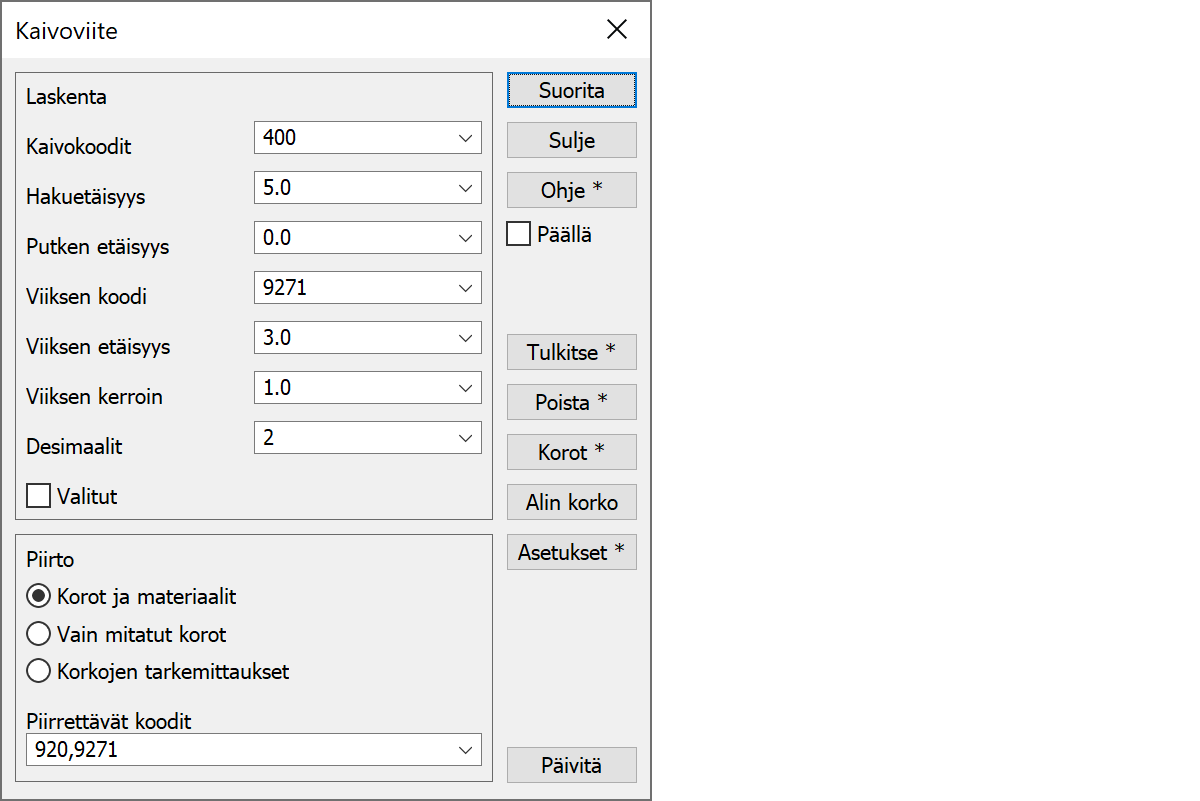

Kaivoviite KaivoviiteOminaisuuksien piirtäminen kaivojen viiteteksteiksi.
Jos kaivot ja putket on kerätty mittaamalla ne hajapisteinä tai viivapisteinä, aja ensin Tulkitse-toiminto, joka muuntaa mittaustiedon kaivon ominaisuuksiksi. Jos kaivon tiedot on kerätty suoraan ominaisuuksina, riittää Suorita-toiminto.
Suorita-toiminto muuntaa kaivon tiedot kaivoviitteiksi ja sijoittaa viitteet kuvaan. Viitteitä voi tämän jälkeen siirtää Editoi piste -toiminnolla. Shift-näppäimen kanssa paikkojen laskenta pakotetaan uusiksi.
Pilkulla erotettu lista koodeista, jotka tulkitaan kaivoiksi.
Putken suurin sallittu etäisyys kaivosta.
Etäisyys, jolla putken pää siirretään halutulle etäisyydelle kaivosta. Se voi olla mittauksessa kauempana tai lähempänä. Jos arvo < 0, siirretään putket kaivon keskipisteeseen, mikäli etäisyys pienempi kuin annetun arvon itseisarvo.
Viiteviivan koodi.
Viiksen oletusetäisyys kaivon keskipisteestä. Kun viiksi on kertaalleen luotu ja sen paikkaa mahdollisesti vielä siirretty, tällä ei ole enää vaikutusta, vaan viiksi pysyy paikallaan. Jos paikat halutaan laskea uudelleen, voidaan toiminto suorittaa Shift-näppäimen kanssa.
Viikset pituutta säätävä kerroin. Arvo 1.0 on oletusarvo ja tätä pienemmillä arvoilla (0.9 - 0.5) tulee lyhyempi viiksi.
Desimaalien määrä viitearvoissa.
Määrää luodaanko viitteet vain aktiivisen tiedoston valituille kaivoille.
Viiteviivoille luotavat ominaisuustekstit. Tarkemittaukset vaativat teoreettisten korkojen syötön pisteille Korot-painikkeella.
Pilkuilla erotettu lista piirrettävistä viitekoodeista.
Kaivoviitteet piirretään vain kun tämä asetus on päällä. Toiminnon työkalupainike Ctrl-näppäimen kanssa asettaa asetuksen päälle tai pois avaamatta toimintoa.
Jos putket on mitattu ominaisuuksien sijasta taiteviivoina, voidaan tällä toiminnolla muuttaa ne ominaisuuksiksi. Toiminto etsii kaivoon päättyvät tai sen läpi kulkevat taiteviivat ja muodostaa niistä viitteiden luomiseen tarvittavat mittausominaisuudet.
Ctrl-Tulkitse muuntaa kaivon ominaisuudet kahden pisteen viivoiksi. Viivan ominaisuuksina on yhden tulon/lähdön ominaisuudet. Viivanumerona T2 = kaivo_index (esimerkiksi 23_1, 23_2, jne). Viivan pisteillä on vain koordinaatit ja molemmilla päillä sama korko.
Poistaa aikaisemmin luodut viiteviivat ja ominaisuudet. Shift-näppäimen kanssa poistaa tulevien putkien ominaisuudet ja Ctrl-näppäimen kanssa poistaa koko- ja numero-ominaisuudet.
Kysyy teoreettiset korot putkille ja tallentaa ne kaivon ominaisuuksiksi. Näiden avulla voidaan viitteissä näyttää tarkkeet.
Kopioi kaivot hajapisteiksi uuteen tiedostoon ja asettaa koroksi kaivon alimman putken koron. Alt-näppäimen kanssa hakee kaivon sijainnin pohjapisteeltä.
Avaa kaivoviitteen asetukset. Alt-näppäimen kanssa avaa kaivoviitteen lisäasetukset.
Toimintoon liittyy erikoisasetuksia.
Viikset sijoitetaan neljälle eri etäisyydelle kiinnistyspisteestä. Viiksien välinen kulma määrää mille etäisyydelle viiksen tiedot sijoitetaan. Jos kahden viiksen välinen kulma on pieni, viiksen tiedot siirretään ulommalle kehälle. Oletusarvo on 1.0 ja pienentämällä arvo (0.9 - 0.5) viereiset viikset mahtuvat pienempään tilaan.
Määrää käytetäänkö putkien kaltevuuksia putken lähtö/tulo päättelyyn. Oletuksena pois päältä.
Katso myös: Erikoisasetusten käyttö
