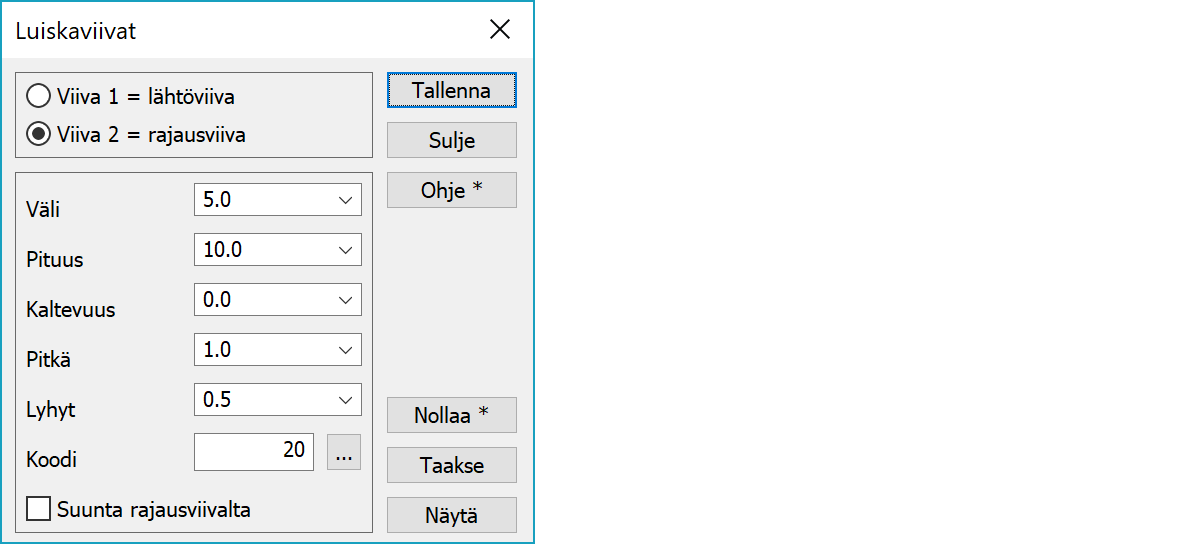

Luiskaviivat LuiskaviivatLuiskaviivojen lisääminen kuvaan.
Näytä ensin Viiva1, josta luiskaviivat lähtevät. Näytä sen jälkeen Viiva2, joka toimii rajausviivana. Voit näyttää viivat käyttämällä hakutapoja Hiiri, Lähin piste tai Taiteviiva. Oletuksena toiminnon alussa on Taiteviiva, mikäli hakutavan asetuksissa on valittuna Auto-rasti päälle.
Valitse kumpaan viivaan osoitat pisteitä. Jos käytät hakutapaa Taiteviiva, vaihdetaan kohteeksi viiva 2 heti, kun olet osoittanut viivan 1.
Poikittaisviivojen etäisyys toisistaan.
Luiskaviivoille käytettävä pituus ja kaltevuus, kun rajausviivaa ei anneta. Rajausviivan kanssa pituus on luiskaviivan maksimipituus.
Luiskaviivan pituus voidaan antaa kahdella tavalla:
- Suhdelukuna (0.0 - 1.0), jolloin esim. 0.2 on viidesosa viivojen 1 ja 2 välisestä matkasta ja arvolla 1.0 luiskaviiva jatkuu rajausviivaan (Viiva2) asti. Jos viivaa 2 ei ole annettu, oletetaan viivojen väliksi 10 m.
- Metrisenä arvona (negatiivinen). Luiskaviiva päättyy viimeistään rajausviivaan (Viiva2), jos se on annettu.
Koodi, jolla lasketut luiskaviivat tallennetaan aktiiviseen tiedostoon.
Oletuksena rajausviivan suunta on kohtisuoraan lähtöviivaan. Jos rajausviiva on suorempi, saadaan yleensä parempi tulos hakemalla suunta sieltä. Tällöin rajausviiva määrää myös luiskaviivojen välin.
Tallentaa viivan annetulla koodilla. Pintatunnukseksi tulee aina 9. Luiskaviivoille lasketaan korko interpoloidusti lähtö- ja rajausviivoista.
Kun lopetat toiminnon etkä ole tallentanut viimeistä ruudussa näkyvää luiskaviivaa, ohjelma huomauttaa asiasta ja voit tallentaa viivat ennen lopetusta.
Molempien viivojen nollaus. Painamalla Shift-Nollaa nollataan vain valittu viiva.
Poistaa viimeksi annetun pisteen valitulta viivalta. Jos hakutapasi oli taiteviiva, peruutetaan vain viivan viimeinen väli, ei koko valittua viivaa kerralla.
Painamalla Näytä näet miten luiskaviivat muodostuvat. Voit vaihtaa arvoja ja testata miten ne vaikuttavat viivaan ilman uuden viivan tallentamista. Viiva tallennetaan vasta Tallenna-komennolla.
Toimintoon liittyy erikoisasetuksia.
1 adjust odd length, jakaa Viivan 1 tasamittaisiin osin siten, että loppupisteessä on joko lyhyt tai pitkä viiva.
2 adjust even length (oletus), jakaa Viivan 1 tasamittaisiin osin siten, että loppupisteessä on aina pitkä viiva.
4 store reference line 1, tallentaa kuvaan myös Viivan 1.
8 store reference line 2, tallentaa kuvaan myös Viivan 2.
Välilistan oletusarvot.
Pituuslistan oletusarvot.
Kaltevuuslistan oletusarvot.
Pitkä ja Lyhyt -listojen oletusarvot.
Katso myös: Erikoisasetusten käyttö
