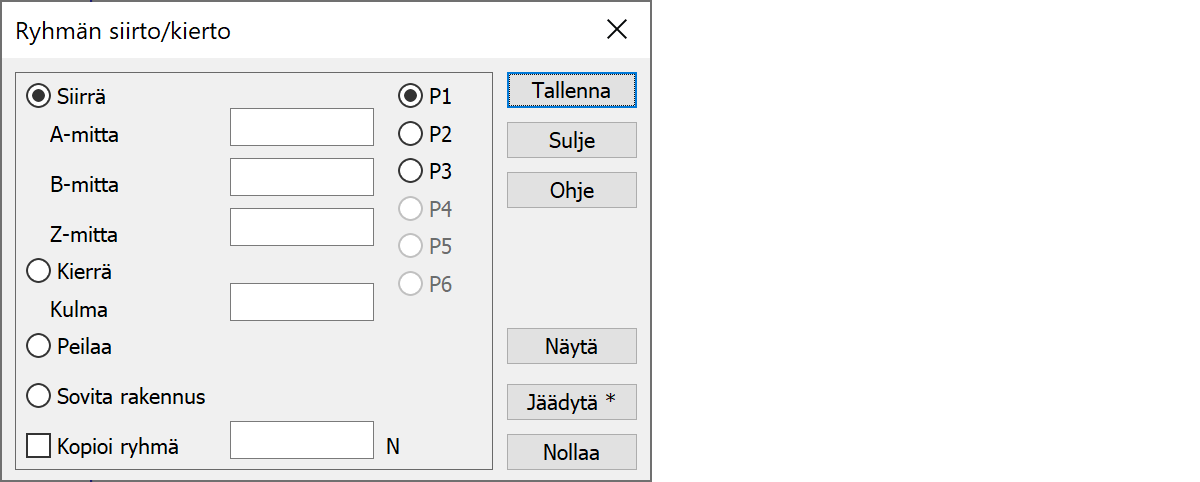

Ryhmän siirto / kierto Ryhmän siirto / kiertoPisteryhmän siirto, kierto pisteen ympäri tai peilaus viivan yli. Sovita rakennus -toiminto laskee rakennuksen paikan kahta rajalinjaa käyttäen.
Kerää ensin laskettavat pisteet ryhmään ja käynnistä vasta sitten toiminto. Toiminto jäädyttää ryhmän, jotta ryhmän sisältö ei vahingossa muutu toiminnon aikana. Hakutavaksi tulee Hiiri + XY. Osoita tarvittavat pisteet hiirellä.
Valinta eri toimintojen välillä. Pisteistä P1-P6 jäävät käyttöön vain valitun toiminnon käyttämät pisteet.
Siirtoparametrit. Sovita rakennus -toiminnossa A- ja B-mitan tilalla on B-mitta kumpaankin rajalinjaan.
Kiertokulma.
Siirron sijasta kopioi pisteen. N määrää kopioiden määrän.
Näyttää mitä referenssipistettä toiminto seuraavaksi odottaa.
Siirrä-toiminnossa pisteillä P1 ja P2 annetaan siirtosuunta ja pisteellä P3 siirron määrä. Määrää voidaan muuttaa A-, B- ja Z-mitoilla.
Kierrä-toiminnossa pisteet P1 - P2 ja P3 - P4 muodostavat kaksi suoraa, joiden välinen kulma on toiminnon kiertokulma. P1 toimii kierron keskipisteenä, mikäli pistettä P5 ei määritetä.
Peilaa-toiminnossa pisteet P1 - P2 muodostavat suoran, jonka suhteen peilaus tehdään.
Sovita rakennus -toiminnossa pisteet P1 - P2 muodostavat suoran 1 ja pisteet P3 - P4 suoran 2, joiden suhteen annetaan rajamitat B-mitta linja1 ja B-mitta linja2. Pisteet P5 - P6 muodostavat suoran, jonka avulla rakennus käännetään linjan P1 - P2 suuntaiseksi. Jos suoraa P5 - P6 ei anneta, rakennusta ei käännetä.
Tallettaa muutokset tiedostoon. Sovita rakennus -toiminnossa Näytä-toiminto ei ole käytössä, mutta voit kumota laskennan, muuttaa pisteitä ja parametreja ja laskea uudelleen.
Näyttää dialogissa olevilla parametreilla lasketut pisteet ja viivat, mutta ei tallenna niitä. Voit vaihtaa arvoja kunnes tulos on hyvä ja tallentaa vasta sitten. Sovita rakennus -toiminnossa ei Näytä-toiminto ole käytössä.
Asettaa Ryhmän tilaan, jossa sen sisältö ei vaihdu, vaikka näytät pisteitä P1-P5.
Painamalla Shift-Jäädytä saat ryhmän takaisin normaalitilaan.
Nollaa parametrit.
