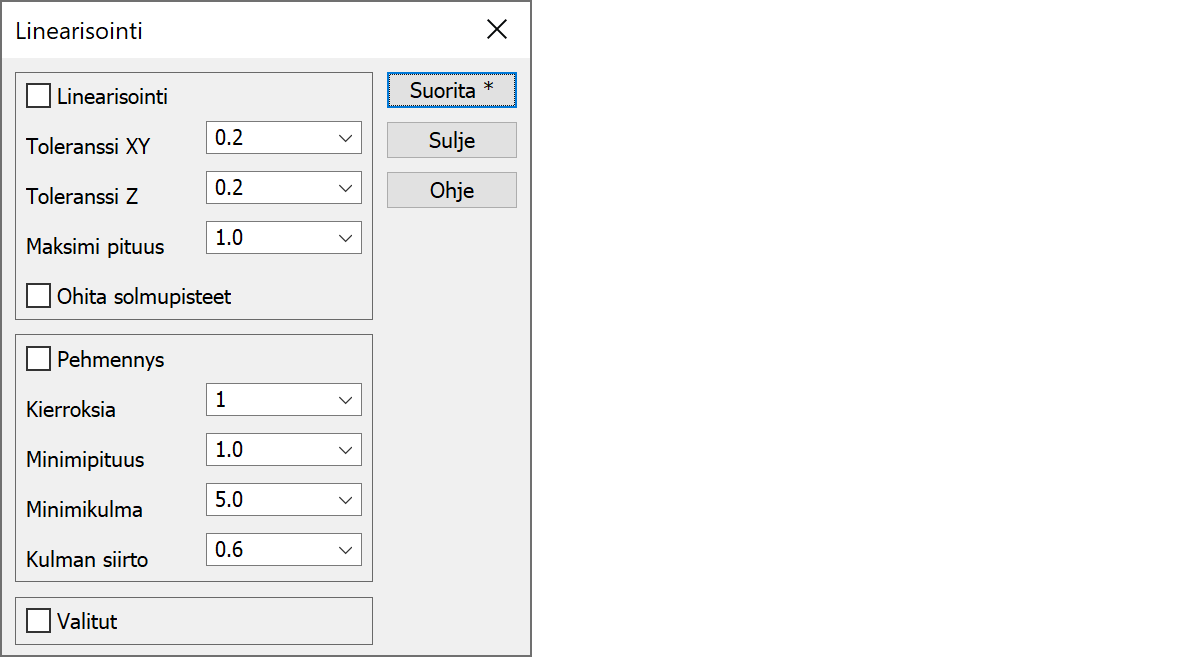

Linearisointi LinearisointiToiminnolla voidaan linearisoida ja pehmentää taiteviivoja. Linearisoinnissa poistetaan viivalta pisteitä, jos piste poikkeaa suoralta enintään annetun toleranssin verran. Toleranssi voidaan antaa erikseen vaaka- ja pystysuunnassa. Pehmennys leikkaa taiteviivan kulmia pehmentäen ne. Shift-näppäimen kanssa ainoastaan valitsee poistettavat pisteet.
Aktiivisen tiedoston viivat linearisoidaan. Viivoista poistetaan samalla suoralla olevat pisteet. Parametrina annetaan maksimietäisyys, jonka piste saa poiketa verrattavalta suoralta. Vertailu tehdään sekä XY- että Z-suunnassa.
Linearisoinnissa käytettävä toleranssi erikseen vaaka- ja pystysuunnassa. Jos Toleranssi Z on nolla, sitä ei käytetä.
Viivaosion maksimipituus. Pistettä ei poisteta, jos tuloksena syntyisi tätä asetusta pisempi viivaosio.
Ohittaa pisteet, jotka löytyvät useammasta viivasta.
Toiminto käy läpi kaikki annetun tiedoston viivat. Jos viivassa on asetuksissa annettua kulmarajaa terävämpi kulma, tasoitetaan se leikkaamalla kulma pois. Yhdellä kierroksella tasoitetaan kukin kulma vain kerran. Kierroksia voidaan toistaa haluttu määrä. Kun tasoitettavia kulmia ei enää löydy, toiminto lopetetaan.
Pehmennyskertojen määrä.
Jos viivan (kahden pisteen väli) on alle tämän arvon, ei kulmaa enää tasoiteta.
Jos viivan kulma on alle tämän arvon, ei kulmaa enää tasoiteta.
Käyrän siirto kulmissa. Arvo 0.0 oikaisee sisäpuolelta ja arvo 1.0 kiertää alkuperäisen huippupisteen kautta.

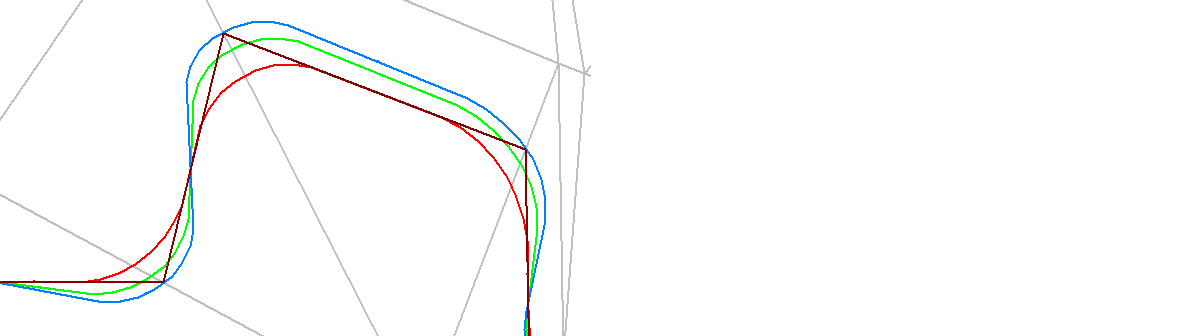

Kuvassa alkuperäinen kolmioverkosta laskettu käyrä on ruskealla. Punainen käyrä on sitten pehmennetty arvolla 0.0, vihreä käyrä arvolla 0.6 ja sininen käyrä arvolla 1.0.
Käsittelee vain valitut viivat.
