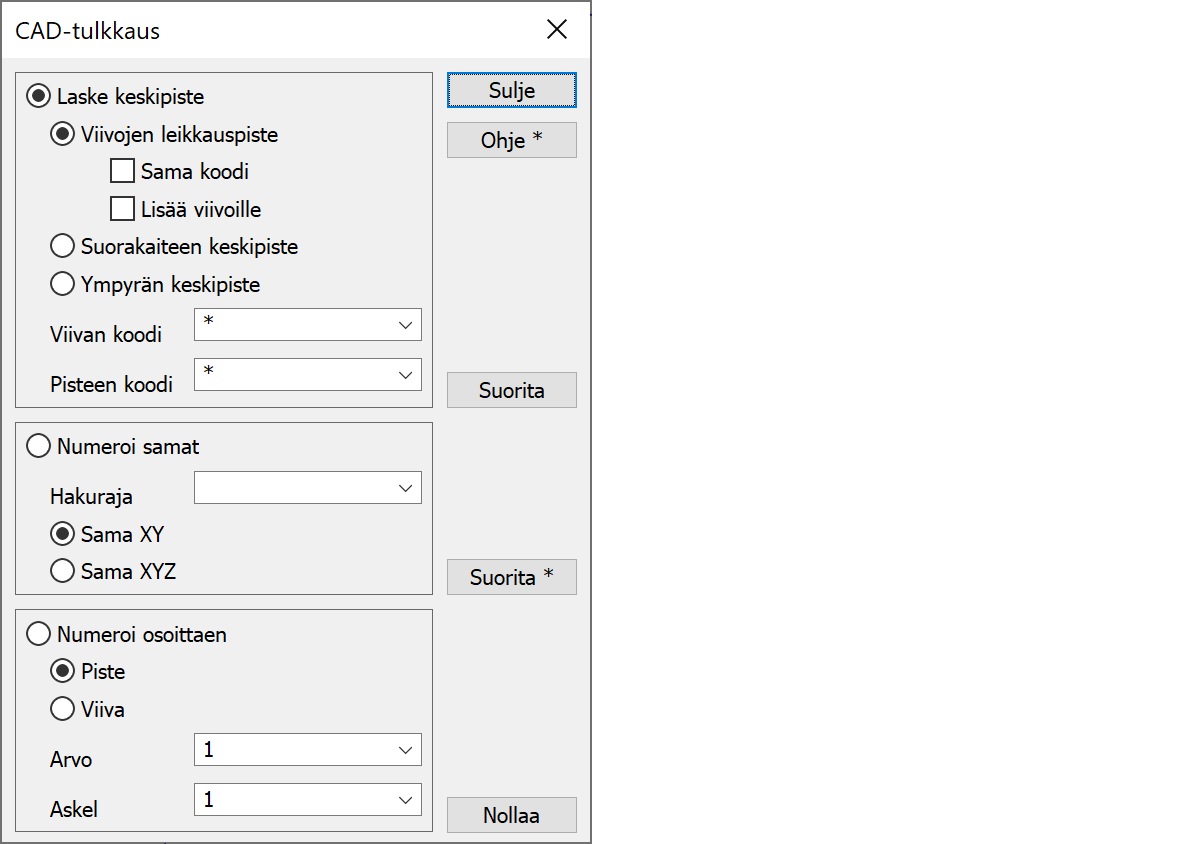

CAD-tulkkaus CAD-tulkkausTiedoston editointitoiminto, jolla korjataan tyypillisiä CAD-kuvissa olevia puutteita.
Toiminto jakautuu kolmeen erilliseen osaan. Valitse ensin toiminto, tarkista toiminnon asetukset ja suorita se. Toiminnot kohdistuvat vain aktiiviseen tiedostoon.
Hakee kaikki leikkaavat taiteviivat ja lisää viivojen leikkauspisteeseen uuden pisteen. Leikkauspiste talletetaan hajapisteenä, jos pisteen koodi alla ei ole tyhjä. Leikkauspisteen korko on viivoilta laskettujen korkojen keskiarvo. Jos viivan korko on nolla, sitä ei käytetä keskiarvon laskentaan.
Leikkaavilla viivoilla tulee olla keskenään sama koodi (T3).
Lisää leikkauspisteet molemmille viivoille käyttäen viivoilta laskettua korkoa.
Laskee keskipisteet sulkeutuville suorakaiteen muotoisille viivoille ja tallentaa ne samaan tiedostoon hajapisteinä.
Laskee keskipisteet ympyröille ja tallentaa ne samaan tiedostoon hajapisteinä. Kaarien keskipisteet voidaan laskea Normalisoinnin Kopioi keskipisteet-toiminnolla.
Hakee vain viivat, joilla on annettu koodi. Tähti (*) hakee kaikki koodit.
Leikkauspisteelle talletettava koodi (T3). Tähti (*) käyttää viivan koodia. Jos koodi on tyhjä, leikkauspistettä ei talleteta.
Suorittaa toiminnon.
Lisää viivoille -asetuksen kanssa, toiminto saattaa kestää useita minuutteja isoilla aineistoilla (>50000 pistettä).
Käy läpi kaikki hajapisteet ja viivapisteet, tarkistaa onko lähellä muita pisteitä annetun hakurajan sisällä ja numeroi löydetyt pisteet samaksi käyttäen ensimmäisen pisteen numeroa.
Vertailtavien pisteiden suurin sallittu etäisyys.
Hakurajan laskentaan käytetään joko vaaka- tai vinomatkaa.
Suorittaa toiminnon. Shift-näppäimen kanssa numeroi kaikki pisteet. Numerointi alkaa pistenumerosta 1 ja samassa paikassa olevat pisteet saavat saman pistenumeron.
Ohjelma numeroi hiirellä osoitetut pisteet tai viivat uudelleen käyttäen annettua numeroa. Uusi numero näytetään ruudussa isolla punaisella tekstillä. Voit lisätä kooditiedostoosi CADCHECK-koodin, joka määrää tekstin ulkoasun.
Pisteiden tai viivojen numerointi.
Arvo on numero, joka annetaan seuraavaksi osoitetulle pisteelle. Arvo voi olla joko numero tai kirjain. Jos kentässä on sekä numeroita että kirjaimia, muutetaan vain viimeisen numeron arvoa ellei hakasulkeilla ole määrätty, mikä on muutettava arvo.
Askel on arvo, jolla numeroa kasvatetaan. Jos kasvatettava arvo on kirjain, on askel aina 1.
Esimerkiksi.
A1 numerointi: A1, A2, A3, ...
[A]15 numerointi: A15, B15, C15, ...
W2[A] numerointi: W2A, W2B, W2C, ...
Poistaa näytölle piirretyt numerot.
Toimintoon liittyy erikoisasetuksia.
Hakuraja viivan etäisyydelle toisesta viivasta (oletus 0.0001). Leikkauspiste voidaan laskea, vaikka viivat eivät varsinaisesti leikkaa.
Minimietäisyys, jota lähempänä toisiaan olevat saman viivan pisteet poistetaan.
Lista etäisyysarvoista Numeroi samat -toiminnolle.
Lista pistenumeroarvoista Numeroi osoittaen -toiminnolle.
Lista askelarvoista Numeroi osoittaen -toiminnolle.
Koordinaattien pyöristäminen haluttuun desimaalimäärään.
Katso myös: Erikoisasetusten käyttö
