ESRI ArcGIS 2D ja 3D shape-tiedostot. Formaatti koostuu kolmesta binääritiedostosta: geometriasta (.SHP), ominaisuustietotaulusta (.DBF) sekä indeksitiedostosta (.SHX). Yksittäinen tiedostoryhmä sisältää aina vain yhtä geometria- ja tietotyyppiä. Eli pisteet ja viivat talletetaan eri tiedostoihin, kuten myös kaikki eri ominaisuustietoja sisältävät kohteet. DBF-tiedosto voi puuttua jolloin luetaan pelkkä geometria ilman ominaisuustietoja.
Luettaessa tiedostojen sisältämä geometria tunnistetaan automaattisesti. Kirjoitettaessa valitaan asetuksella kirjoitetaanko pisteitä vai viivoja sekä yleisellä muunninasetuksella Kirjoita Z muodostetaanko 2D- vai 3D-muotoisia tiedostoja. Lisäksi jos kaikki tiedoston viivat ovat sulkeutuvia, kirjoitetaan ne POLYGON-muodossa.
Oletuksena ominaisuustieto luetaan automaattisesti DBF-tiedostosta pisteiden tai viivojen ominaisuuksiksi. Kirjoitettaessa DBF-tiedostoon kirjoitetaan oletuksena koodikentät. Ohjaintiedostolla voidaan tarkemmin määrätä miten ominaisuuksia ja koodikenttiä käsitellään.
Käytetty koordinaattijärjestelmä voidaan kirjoittaa erilliseen PRJ-tiedostoon määrittelemällä se projektiasetuksissa.
Tiedostopääte: SHP, SHX, DBF, PRJ

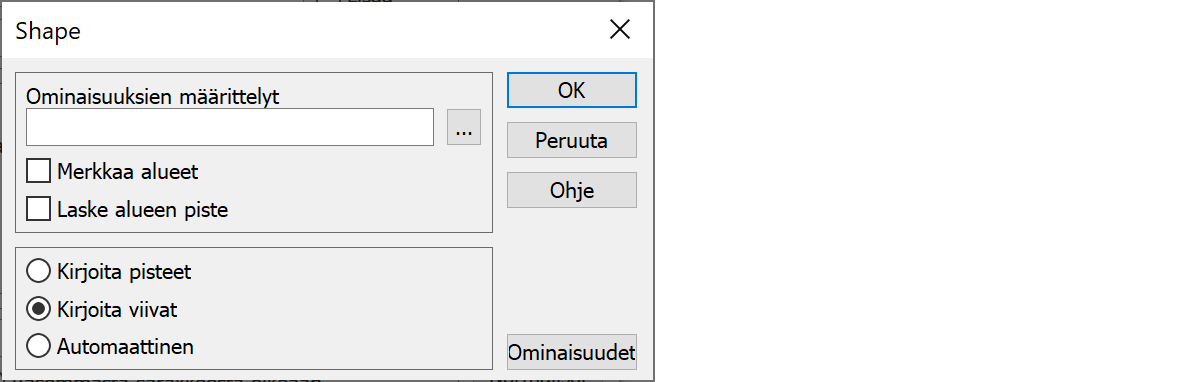

Kirjoitettaessa tarvittavat GIS-ominaisuuksien tyyppien määrittelyt.
Määrittelytiedostoon voidaan antaa useita määrittelyjä aloittamalla ne hakasuluissa olevalla otsakkeella. Otsakkeeksi annetaan koodi tai hakuehto (esim. [121], [3??], [#TYPE=POINT]). Jos mikään määrittely ei täsmää kirjoitettavan tiedoston ensimmäiseen kohteeseen, käytetään oletuksena ensimmäistä määrittelyä.
Luku merkkaa polygon-tyyppiset sulkeutuvat taiteviivat alueiksi. Kirjoitus kirjoittaa sulkeutuvat taiteviivat aluetyyppisinä.
Laskee alueen pisteen sulkeutuville taiteviivoille. Laskettu piste on aina alueen sisäpuolella.
Määrää kirjoitetaanko tiedostosta pisteet vai viivat. Automaattivaihtoehto kirjoittaa pisteet, jos tiedostossa ei ole viivoja. Muutoin oletuksena kirjoitetaan viivat.
Muodostaa automaattisesti muunnettavan tiedoston perusteella ominaisuuksien määrittelytiedoston. Määrittelytiedostoon kootaan kaikki ominaisuudet, jotka muunnettavasta tiedostosta löydetään. Tiedoston muodostamisen jälkeen tiedoston polku asetetaan sille varattuun tekstikenttään ja tiedosto avataan oletusohjelmalla.
Jos olet valinnut kirjoitettavaksi pisteet, ohjaintiedostoon kirjoitetaan vain pisteiden ominaisuusmäärittelyt. Vastaavasti jos olet valinnut kirjoitettavaksi viivat, ohjaintiedostoon kirjoitetaan vain viivojen ominaisuusmäärittelyt.
Toiminto on käytettävissä vain tiedostoja kirjoitettaessa.
Muuntimeen liittyy erikoisasetuksia.
Voit siirtää viivan korot ominaisuutena shape-tiedostoon käyttämällä erikoisasetusta LineZattr. Samat määritykset pitää vielä lisätä GIS-ominaisuuksien määrittelyyn.
attr1 = ominaisuuden nimi, johon viivan alkupisteen korkeus kirjoitetaan 3D:ssä.
attr2 = ominaisuuden nimi, johon viivan loppupisteen korkeus kirjoitetaan 3D:ssä.
Nollaa ominaisuuden eikä käytä edellistä arvoa oletusarvona.
Katso myös: Yleiset erikoisasetukset.
