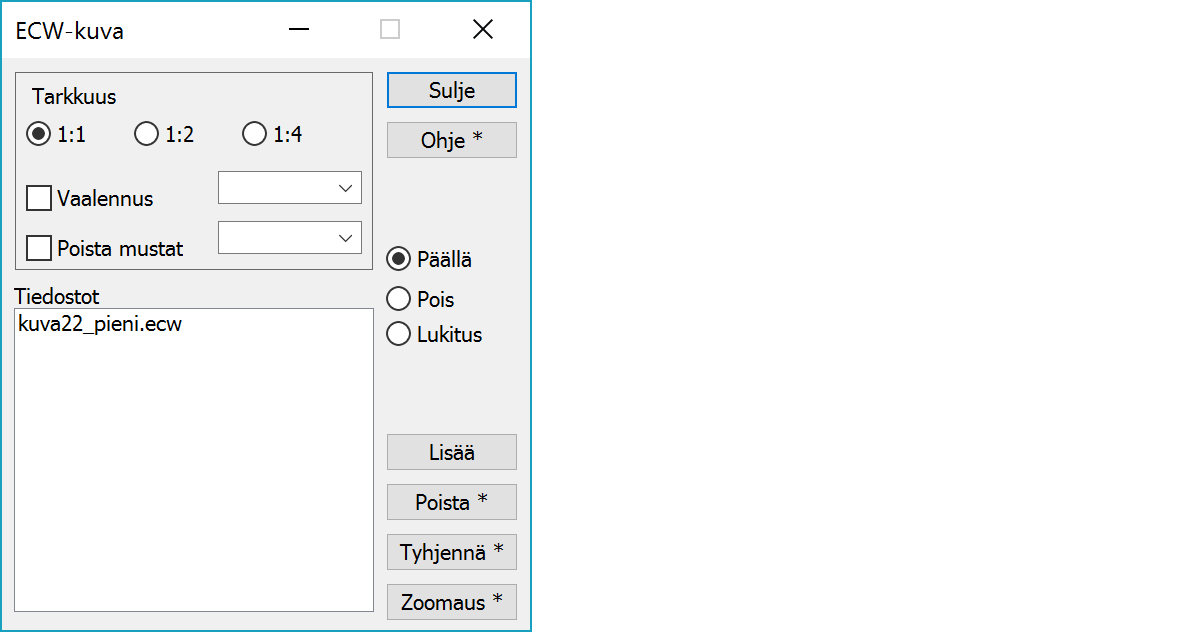

ECW-kuva ECW-kuvaECW- tai JPEG2000-kuvan käyttäminen taustakuvana. ECW on formaatti (www.ermapper.com), joka säästää huomattavasti piirtoon tarvittavaa muistia. Yhden ECW-tiedoston koko voi olla levyllä useita Gigatavuja. JPEG2000 on teknisesti vastaavantyyppinen kuin ECW, mutta käyttää häviötöntä pakkausta eli soveltuu hieman paremmin rasterikarttoihin.
Kun toiminto valitaan päälle, se piirtää ruutuun kaikki listalla valitut ECW-kuvat. Voit valita useita kuvia Shift- ja Ctrl-näppäinten avulla. Jos mitään kuvaa ei ole valittu, piirretään kaikki. Listan järjestys määrää kuvien piirtojärjestyksen. Tiedostojen järjestystä voi muuttaa Alt-nuolinäppäimillä.
Kohdassa Työkalut/Muut/ECW OnOff voit kytkeä Päälle/Pois ECW-kuvan piirron.
ECW-kuvien ’idea’ on pakata koko alue yhteen ECW-tiedostoon, jolloin sen piirto on kaikkein nopeinta. Toiminto pystyy myös käsittelemään useita tiedostoja samalla kertaa. Jos alue on pakko jakaa pienempiin osiin, tulisi yhden kuvan olla kuitenkin kohtalaisen suuri (n. 500 Mb).
Kuvan tarkkuus ruudulla. Normaalisti ECW-kuvassa on pikseli jokaista ruudun pikseliä kohti. Kun tarkkuutta heikennetään, kuvan käsittely nopeutuu huomattavasti.
1:1 jokaista ruudun pikseliä vastaa yksi kuvapikseli
1:2 kuvan koko on puolet ruudun vaaka- ja pysty pikselimäärästä, eli lopullisen kuvan koko on neljännes tarkimmasta kuvasta
1:4 kuvan koko on neljännes ruudun vaaka- ja pysty pikselimäärästä, eli lopullisen kuvan koko on 1/16-osa tarkimmasta kuvasta.
Kuvan vaalentaminen. Anna vaalennus prosenttilukuna. 0 = ei vaalennusta, 100 = valkoinen kuva.
Mustien alueiden poistaminen. Parametrina annetaan raja-arvo, jota mustemmat alueet poistetaan. 0 = pikimusta. Käytännössä kannattaa valita 5-15.
Jos valitaan päällä, näytettävät kuvat valitaan uudelleen joka kerta, kun muutat kuvan zoomausta.
Jos valitaan pois, asetukset säilyvät ja listaa voidaan selata, mutta kuvia ei näytetä ruudussa.
Jos valitaan lukitus, kuvat näytetään ruudulla, mutta ohjelma ei vaihda näytettäviä kuvia zoomauksen jälkeen. Näytettävät kuvat lukitaan sillä hetkellä, kun lukitustoiminto valitaan.
Lue kuvat listaan yksitellen tai anna ne erillisessä ohjaintiedostossa, jossa yhdellä rivillä on yhden ECW-tiedoston nimi. Jos koko polku ei ole mukana, käytetään samaa polkua kuin ohjaintiedostolla. Huutomerkillä alkavat rivit ovat kommentteja.
Esimerkki:
! Tämä on ECW-kuvien ohjaintiedosto e:\data\ecw\kuva21.ecw E:\data\ecw\kuva22.ecw
Tiedoston poistaminen listalta. Shift-näppäimen kanssa poistaa ruudun ulkopuolella olevat tiedostot. Ctrl-näppäimen kanssa kirjoittaa tiedostojen nimet ohjaintiedostoon.
Koko listan tyhjentäminen. Shift-näppäimen kanssa lataa kuvat uudelleen levyltä eli mahdolliset muuttuneet tiedostot päivittyvät.
Ruudun mittakaavan ja paikoituksen muuttaminen siten, että kaikki valitut ECW-tiedostot näkyvät ruudulla.
Jos painat Shift-Zoomaus, zoomataan kaikki listan tiedostot näkyviin ruutuun.
Jos haluat EWC-toiminnon käynistyvän automaattisesti ohjelman käynnistyksen yhdeydessä, lue listaan halutut kuvat ja valitse kohdassa Asetukset/Työpöytä/Ohjelman käynnistys ECW-toiminto mukaan listalle.
Toimintoon liittyy erikoisasetuksia.
1 käytä kaikkia ECW-kuvia ZoomAll-toiminnossa
64 piirrä paperille käyttäen ruudun resoluutiota.
Katso myös: Erikoisasetusten käyttö
