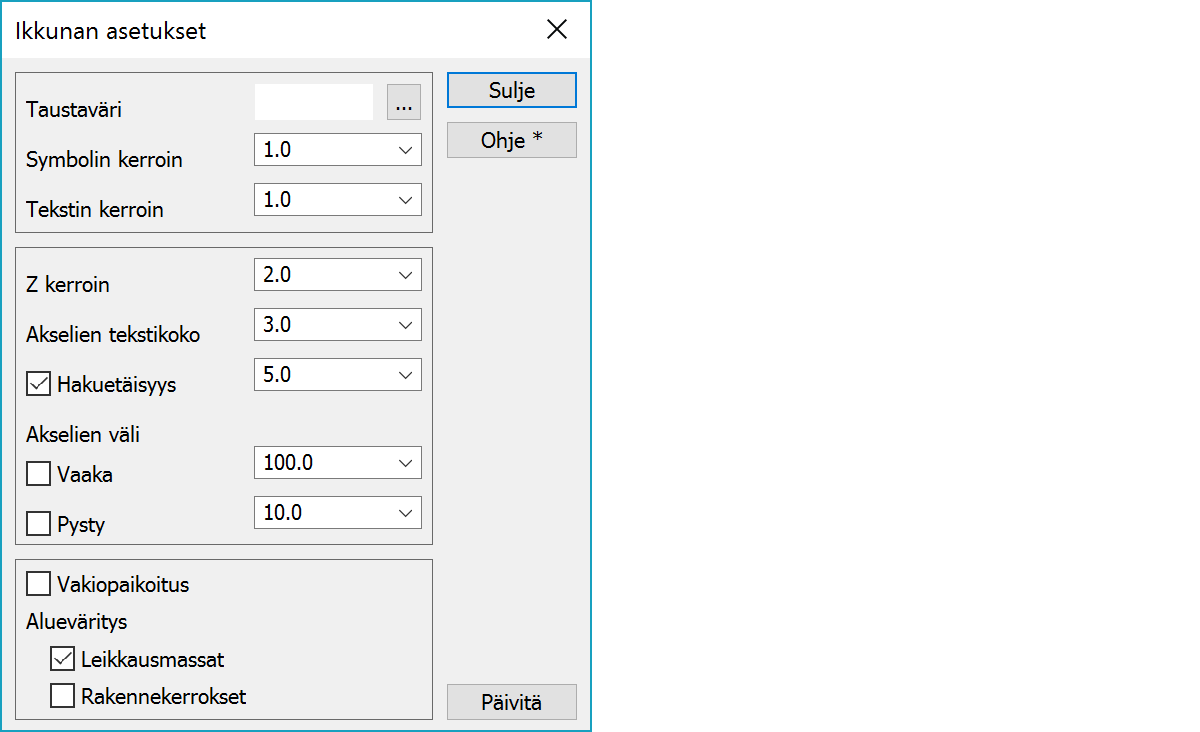

Poikkileikkausikkunan asetukset Poikkileikkausikkunan asetuksetPoikkileikkausikkunan asetukset
Ikkunan taustaväri voidaan valita vapaasti Windowsin väripaletista. Muut ohjelman käyttämät värit asetetaan kooditiedostossa.
Jos asetat pääikkunan taustaväriksi mustan, ohjelma vaihtaa myös muiden ikkunoiden taustaväriksi mustan. Kun tulostat kuvan paperille, käytetään kuitenkin automaattisesti valkoista taustaa. Myös väritaulukon väri 1 muutetaan automaattisesti, jos se on sama kuin taustaväri. Pikanäppäimellä F12 voit nopeasti vaihtaa taustaväriä mustan, valkoisen ja käyttäjän värin välillä.
Kohdassa Elementtien asetukset voit asettaa myös tiedostojen oletusvärin valitsemalla Shift-väripainike.
Kertoimet vaikuttavat tekstin ja symboleiden kokoon näytöllä, mutta eivät lopullisessa tulostuksessa. Toiminto on tarkoitettu lähinnä parantamaan kohteiden näkyvyyttä editoinnin aikana suurentamalla niitä ruudulla.
Pystymittakaavan kerroin suhteessa vaakamittakaavaan. Vaakamittakaava määrätään normaalisti paperiasetuksissa.
Koordinaattiakselien numeroiden koko paperimillimetreinä.
Hakuetäisyys määrää kuinka kaukaa poikkileikkauskuvaan haetaan muita piirrettäviä elementtejä. Pääikkunassa olevista kairaustiedostoista haetaan etäisyyden sisällä olevat kairapisteet. Hakuetäisyydellä nolla näytetään vain leikkaavien viivojen sijainnit. Rasti määrää suoritetaanko hakua.
Jos rastit ovat päällä, akselien väli on lukittu annettuun metriarvoon. Muutoin akselien ja ruudukon väli vaihtelee ikkunan (tai paperin) koon mukaan.
Jos akselin vaaka- tai pystyväli annetaan negatiivisena, jätetään viivat piirtämättä varsinaisella kuva-alueella. Asteikot ja tekstit tulevat normaalisti.
Nolla-akselin leveyttä voidaan lisätä muuttamalla systeemikoodin 9090 viivan leveyttä.
Vakiopaikoitus määrää poikkileikkausten paikoituksen selattaessa niitä eteen- ja taaksepäin. Rastin ollessa päällä poikkileikkauksen keskipiste pysyy aina ruudun keskellä, muutoin poikkileikkauksen paikka määräytyy normaalisti sen korkeudesta. Vakiopaikoitus kannattaa asettaa päälle sarjatulostuksen yhteydessä, jotta kaikki poikkileikkaukset pysyisivät paperin alueella.
Rastit määräävät, mitkä alueet maalataan massalaskennan jälkeen. Leikkausmassat maalaa maarakenteiden massat ja Rakennekerrokset puolestaan tien rakennekerrosten massat. Tierakennemassat maalataan aina maamassojen päälle. Maalausvärit määrätään pintatunnusten mukaan kooditiedostossa.
Päivittää näytön uusilla asetuksilla. Näyttö päivitetään automaattisesti rasti- ja listavalintojen jälkeen.
Katso myös: Poikki- ja pituusleikkausikkunoiden piirto
Toimintoon liittyy erikoisasetuksia.
Halkaisijan ominaisuuden nimi. Käytetään mm. putkien ja kaivojen halkaisijan piirtoon poikkileikkauksissa.
Syvyyden ominaisuuden nimi. Käytetään mm. kaivojen syvyyden piirtoon poikkileikkauksissa.
Korkeuden ominaisuuden nimi. Käytetään mm. kaukolämpöputkien korkeuden piirtoon poikkileikkauksissa.
Leveyden ominaisuuden nimi. Käytetään mm. kaukolämpöputkien leveyden piirtoon poikkileikkauksissa.
Suoja-alueen ominaisuuden nimi. Käytetään mm. putkien suoja-alueen piirtoon poikkileikkauksissa.
Kerroin kullekin yllä olevalle ominaisuudelle. Annetaan pilkulla erotettuna samassa järjestyksessä.
Pystygeometriaikkunassa olevan lisätiedon (profiilidata, tsv-korkeus) koko akseleiden tekstikokoon nähden. Oletuksena on 0.75 eli hieman pienempi kuin akseleilla.
Lista pintatunnuksista, jotka käyttäytyvät poikkileikkauksissa pinnan 9 sääntöjen mukaan. Näille piirretään kooditiedoston mukainen poikkileikkaussymboli ominaisuustiedon määräämään kokoon. Oletuksena InfraBIM putkiverkot, rummut ja salaojat (1431??,1435??,3?????).
Poikkileikkauksen sijaintiviivaan piirrettävien mittamerkkien väli metreinä.
Katso myös: Erikoisasetusten käyttö
