Kairausikkunan asetukset

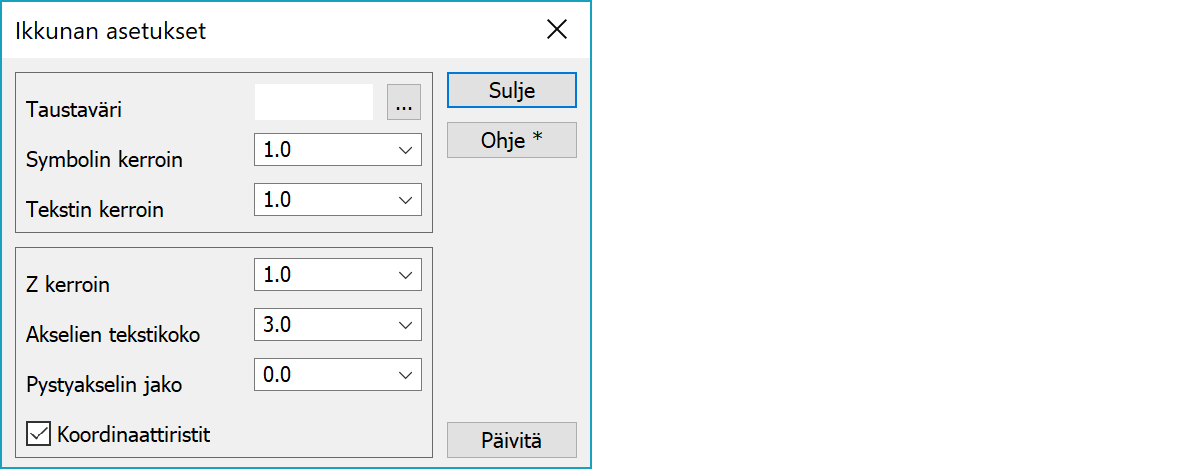

Kairausdiagrammi-ikkunan asetukset.

Taustaväri

Ikkunan taustaväri voidaan valita vapaasti Windowsin väripaletista. Muut ohjelman käyttämät värit asetetaan kooditiedostossa.

Jos asetat pääikkunan taustaväriksi mustan, ohjelma vaihtaa myös muiden ikkunoiden taustaväriksi mustan. Kun tulostat kuvan paperille, käytetään kuitenkin automaattisesti valkoista taustaa. Myös väritaulukon väri 1 muutetaan automaattisesti, jos se on sama kuin taustaväri. Pikanäppäimellä F12 voit nopeasti vaihtaa taustaväriä mustan, valkoisen ja käyttäjän värin välillä.

Kohdassa Elementtien asetukset voit asettaa myös tiedostojen oletusvärin valitsemalla Shift-väripainike.

Symbolin kerroin, Tekstin kerroin

Kertoimet vaikuttavat tekstin ja symboleiden kokoon näytöllä, mutta eivät lopullisessa tulostuksessa. Toiminto on tarkoitettu lähinnä parantamaan kohteiden näkyvyyttä editoinnin aikana suurentamalla niitä ruudulla.

Z-kerroin

Pystymittakaavan kerroin suhteessa vaakamittakaavaan. Vaakamittakaava määrätään normaalisti paperiasetuksissa.

Akselien tekstikoko

Koordinaattiakselien numeroiden koko paperimillimetreinä.

Pystyakselin jako

Jos arvo on nolla, pystyakselin jako on joko 1.0 m tai 5.0 m riippuen reiän syvyydestä. Jos arvo on positiivinen, kaikilla reikäsyvyyksillä käytetään tätä jakoa. Jos arvo on negatiivinen, lukemien viereen piirretään yhtänäinen pystyviiva.

Koordinaattiristit

Diagrammin alueelle piirretään pienet ristit metrin välein.

Päivitä

Päivittää näytön uusilla asetuksilla. Näyttö päivitetään automaattisesti rasti- ja listavalintojen jälkeen.
