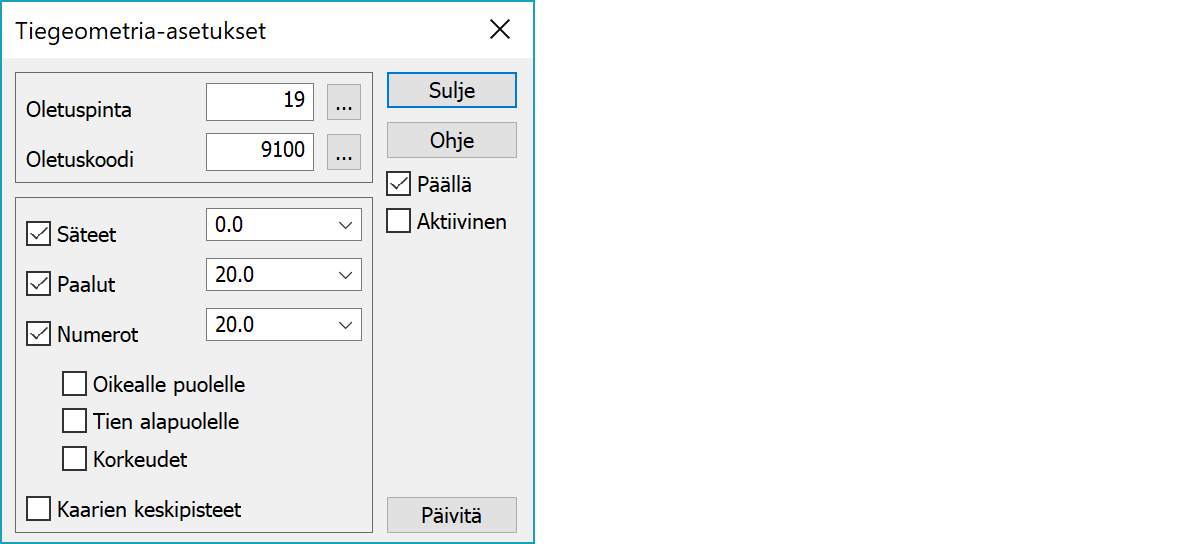

Tiegeometria-asetukset

Tiegeometrioiden asetukset.

Oletuspinta ja -koodi

Oletuksena uusille elementeille laitettava pintatunnus ja koodi. Tielinjan väri ja viivatyyppi määräytyvät näiden mukaan kooditiedostosta.

Säteet

Piirtää sädeviivat koodilla 9101 ja kirjoittaa kaarien säteet ja klotoidien parametrit kuvaan. Sädeviivoille voidaan antaa vakiopituus tai käyttää oletuspituutta arvolla 0.

Paalut

Piirtää symbolin tielinjalle halutuin paaluvälein. Symboli haetaan kooditiedostosta koodilla 9102.

Numerot, Oikealle puolelle, Tien alapuolelle, Korkeudet

Kirjoittaa paaluluvut ja korkeusarvot tielinjan viereen halutuin välein. Oletuksena paaluku kirjoitetaan tien vasemmalle puolelle ja asemoidaan lukusuunnassa tien yläpuolelle. Asetuksilla Oikealle puolelle ja Tien alapuolelle tätä voidaan muuttaa. Korkeus kirjoitetaan aina paaluluvun kohdalle toiselle puolelle tietä.

Kaarien keskipisteet

Näyttää käärien keskipisteet koodilla 9106 ja mahdollistaa niiden osoittamisen hiirellä.

Päällä

Asetukset ovat voimassa vain, jos tämä rasti on valittuna. Asetusten valitseminen Ctrl-näppäimen kanssa vaihtaa vain tämän päälle tai pois.

Aktiivinen

Asetukset ovat voimassa vain aktiiviselle tiedostolle.

Päivitä

Ruudun piirtäminen käyttäen muuttuneita asetuksia.
