Tieparametrit

Varsinaisten päätien lisäksi voidaan sen suuntaisesti määritellä muita ajoratoja ja kanaaleja omine parametreineen. Näille muille parametrilistoille annetaan kullekin oma nimensä, joka toimii sen pintojen lisämääreenä. Tätä kutsutaan nimiavaruudeksi ja se lisätään varsinaisen pintatunnuksen eteen. Esimerkiksi tien alle tulevan kanaalin parametrilista nimellä KA1 muodostaa poikkileikkauksiin pintoja tunnuksilla KA1:1, KA1:2, KA1:2.1 ja KA1:11. Toinen kanaali voi sitten esimerkiksi olla nimeltään KA2. Vastaavasti vasemman ja oikean puolen pyörätiet voidaan nimetä esimerkiksi tunnuksilla VAS ja OIK.

Parametrilistan tyyppi määräytyy siinä olevien parametrien mukaan. Jos parametrilistassa on määriteltynä ajoradan leveys (AL), se käsitellään toisena ajoratana pääajoradan jommalla kummalla puolella. Jos listasta taas löytyy johtokaivannon leveys (JKL), siitä muodostetetaan kanaali tierakenteiden alle. Kummassakin tapauksessa listassa tulee olla vain asianomaisen tyypin kanssa toimivia parametreja.

Vierekkäin olevat ajoradat lasketaan ensin ja niiden alimmista rakennepinnoista muodostetaan yhteinen tierakenteen alapinta tunnuksella 11. Tämän jälkeen lasketaan sitten mahdolliset kanaalit, jotka kukin saavat omat alimmat rakennepintansa varsinaisen rakenteen alapuolelle (KA1:11, KA2:11). Poikkileikkausmassalaskenta osaa sitten erotella kaivumassat nimiavaruuksien mukaan. Tierakenteen kaivu käyttää yleisiä maalajitunnuksia (1, 2, 2.1) ja kunkin kanaalin kaivumassat saavat eteensä nimiavaruuden (KA1:1, KA1:2, KA2:2.1). Kaikki muodostuvat pinnat noudattavat yleisiä massalaskennan pintatunnussääntöjä.

Kullekin nimiavaruudelle voidaan kooditiedoston T1-listaan antaa omat piirtokoodinsa nimiavaruuden kanssa (KA1:2) tai voidaan käyttää kaikille nimiavaruuksille yhteisiä koodeja (:2).

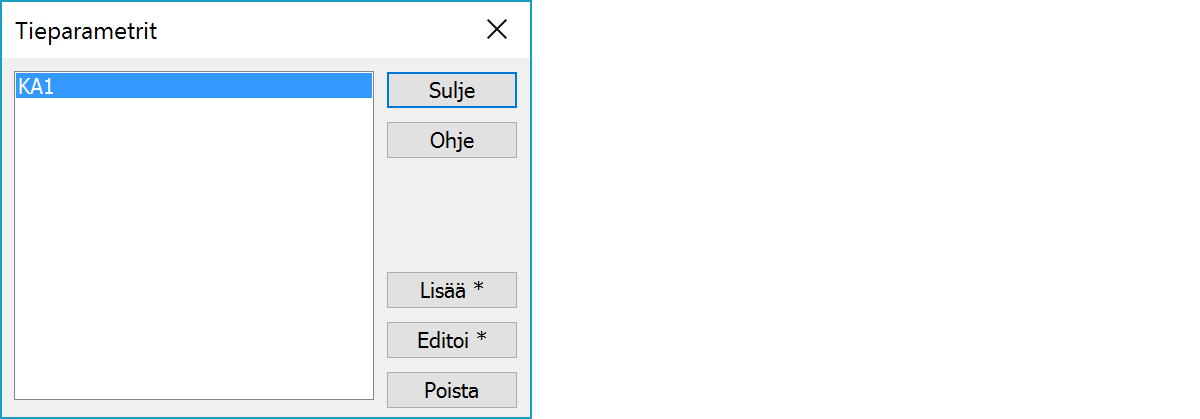

Lisää

Lisää uuden parametrilistan. Shift-näppäimen kanssa tekee kopion valitusta listasta.

Editoi

Avaa valitun parametrilistan editoinnin. Shift-näppäimen kanssa laittaa parametrilistan päälle tai pois laskennasta.

Tuhoa

Kysyy varmistuksen ja poistaa valitun parametrilistan.

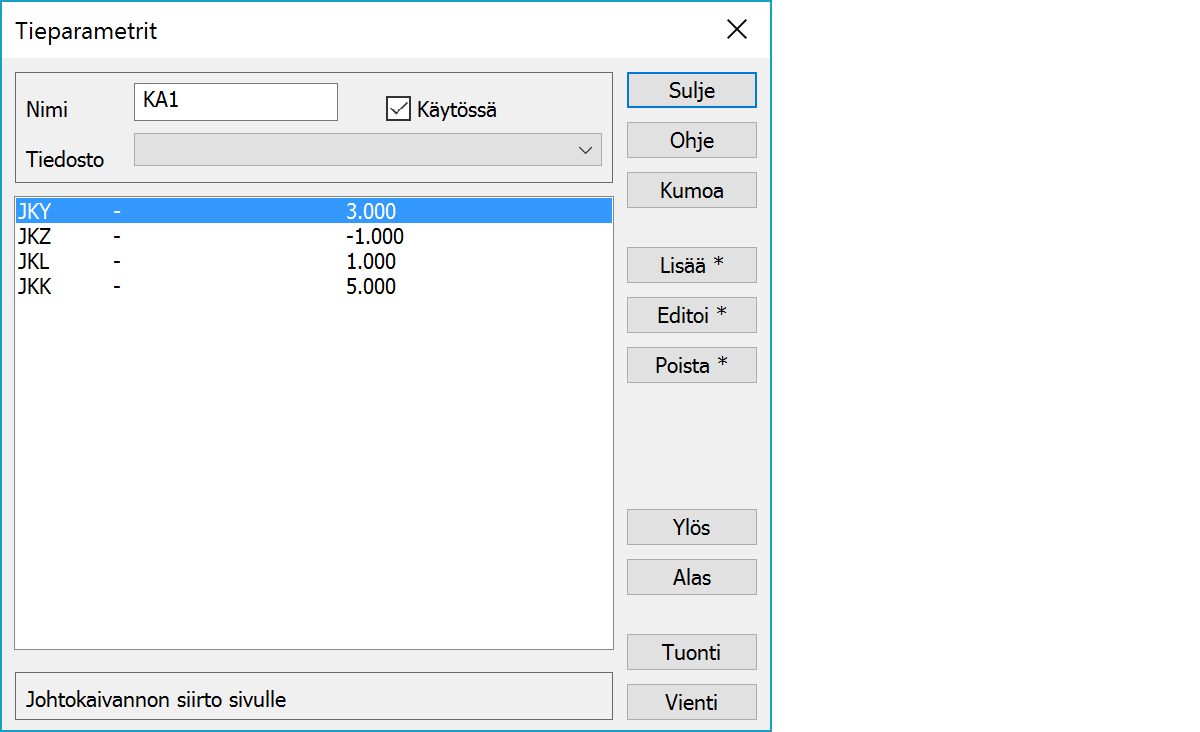

Tämä parametrilista toimii kuten yleinen parametrilista. Lisäksi käytössä on seuraavat toiminnot:

Nimi

Parametrilistan nimi, joka toimii muodostettujen pintojen nimiavaruutena.

Käytössä

Parametrilista on laskennassa mukana vain, jos tämä asetus on päällä.

Tiedosto

Linjatiedosto, josta haetaan ajoradan tai kanaalin paikka. Tiedosto on oltava pääikkunan elementtilistassa ja se voi olla joko tiegeometria tai vektoritiedosto, josta käytetään vain ensimmäinen taiteviiva.
