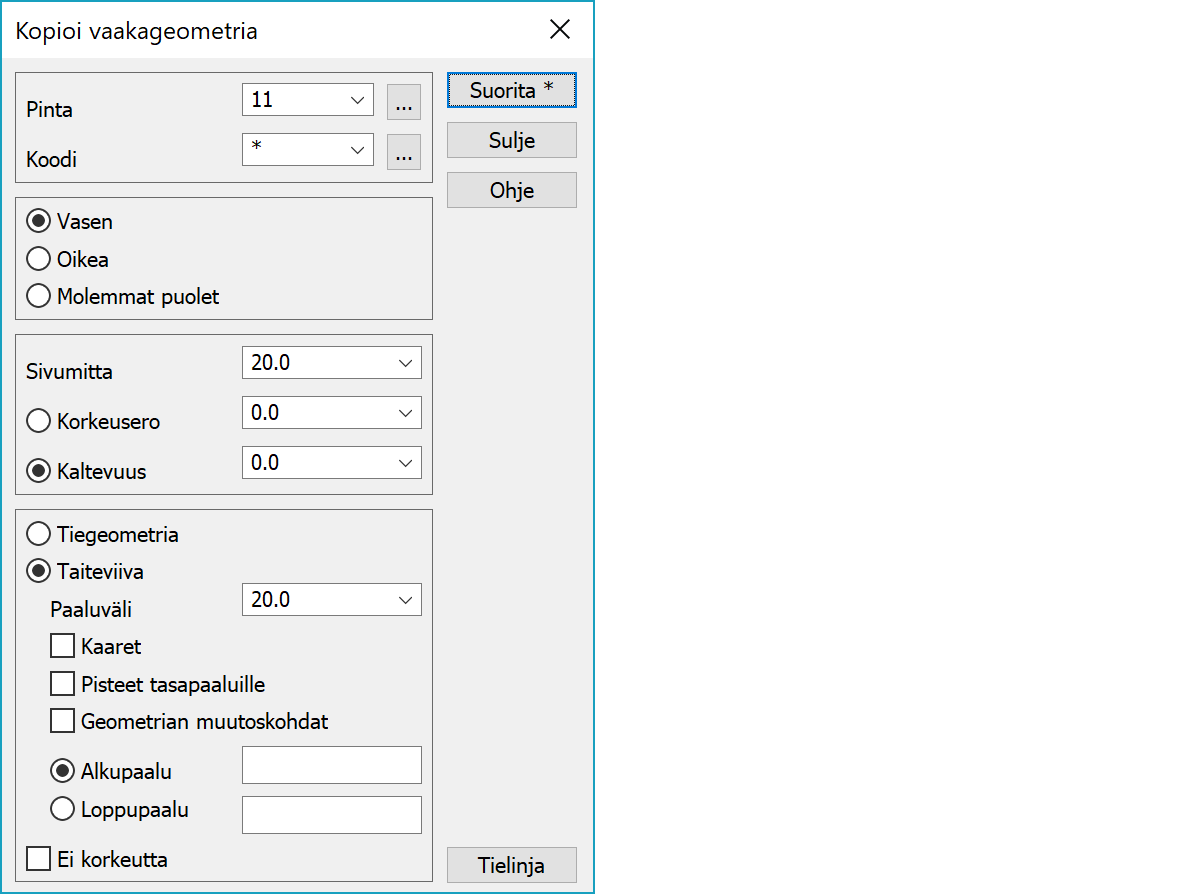

Kopioi vaakageometria Kopioi vaakageometriaVaakageometrian kopiointi sivulle joko tielinjana tai murtoviivana halutulla paaluvälillä. Jos kopioit vaakageometrian taiteviivaksi, kirjoitetaan geometrian nimi syntyvän viivan T2-kenttään ja paaluluvut T4-kenttään.
Jos kopiointi taiteviivaksi tehdään korkeuksien kanssa, puuttuvan pystygeometrian osuudet jätetään kopioimatta.
Kopiointi Ctrl-näppäimen kanssa kopioi kaikki elementtilistan valitut tiegeometriatiedostot.
Pintatunnus ja koodi kopioidulle taiteviivalle. Tähti (*) käyttää alkuperäisen viivan arvoja. Selauspainikkeet avaavat koodilistan ja asetukset muistavat kymmenen viimeksi käytettyä arvoa.
Sivumitta määrää etäisyyden sivulle. Se on positiivinen oikealle tielinjan suuntaan nähden ja negatiivinen vasemmalle.
Pystygeometrian korkeussiirto tai kaltevuus.
Jos tielinja kopioidaan sivulle toisena tielinjana, muuttuvat kaarien säteet sivusiirron verran ja klotoidien parametrit vastaavasti suhteessa kaaren säteeseen. Taiteviivana kopiointi tekee tielinjasta taiteviivan aktiiviseen vektorielementtiin.
Kaaret-optiolla kaaret säilyvät viivassa kaarina eikä suoria ositeta. Muutoin taiteviivasta tulee murtoviiva halutulla paaluvälillä. Klotoidit ositetaan aina paaluväli-asetuksen mukaan.
Jos asetus on päällä, paaluluvut lasketaan paaluvälillä jaollisiin paikkoihin (esim. alkupaalu 1596 ja väli 10: 1596, 1600, 1610, 1620, jne.). Oletuksena paaluluvut pyöristetään alkupaalusta lähtien (esim: alkupaalu 1596 ja väli 10: 1596, 1606 ,1616, 1626, jne.).
Lisää sekä vaaka- että pystygeometrian muutoskohdat kopioituun viivaan.
Laskentavälin alku- ja loppupaalu voidaan joko kirjoittaa tähän tai osoittaa hiirellä ruudulta. Hiirellä osoitettaessa paaluluku pyöristetään lähimpään paaluväliin mukaiseen paalulukemaan. Mikäli paaluväliä ei anneta, kopioidaan koko linja.
Koko vaakageometria kopioidaan taiteviivaksi ilman korkeuksia.
Uuden tielinjan osoittaminen hiirellä.
