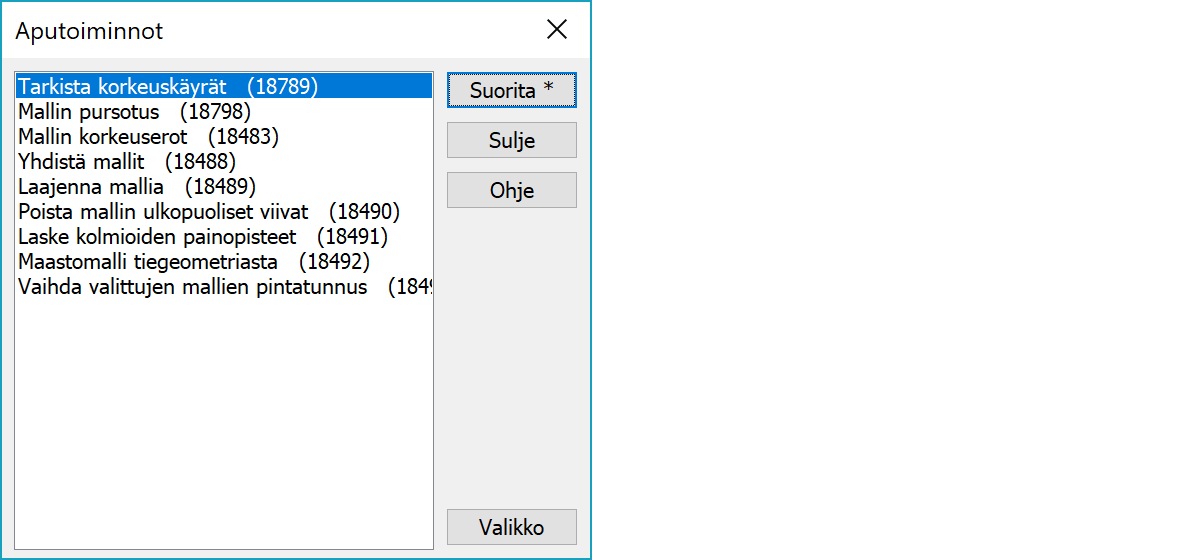

Aputoiminnot AputoiminnotErilaisia aputoimintoja, jotka valitaan listalta ja käynnistetään Suorita-näppäimellä.
Suluissa oleva numero toiminnon perässä viittaa valikkotoiminnon parametriin, jolla toiminnon saa käynnistymään suoraan valikosta. Valikko-painike avaa valikkotoiminnon luonnin valitun funktion asetuksilla.
Lisädokumentaatiota saatavilla foorumilta: http://www.3d-system.net/forum
Jos korkeuskäyrät on tehty jollakin muulla ohjelmalla, niiden kulkusuunta ei välttämättä noudata samaa sääntöä kuin 3D-Win. Tällöin esim viettoviiva tai korkeuskäyrän lukema tulee väärinpäin. Voit tällä toiminnolla kääntää käyrien kulkusuunnan. Kolmioi aineisto ensin ja laita alkuperäinen tiedosto aktiiviseksi. Käyrien kulkusuunta käännetään siten, että käyrän vasemmalla puolella on nouseva rinne. Shift-näppäimen kanssa käännetään päinvastaiseen suuntaan.
Toiminnolla voidaan nostaa maastomallin pintaa annetulla paksuudella. Paksuus vaikuttaa kohtisuoraan kolmion tasoon eikä suoraan Z-suunnassa. Pursotusta käytetään, kun pintaan halutaan tietty paksuus kolmion kaltevuudesta riippumatta esimerkiksi 15 cm multakerroksen lisääminen.
Toiminnon avulla löydetään mallista kohdat, joissa kahden kolmion kääntäminen keskenään aiheuttaa suuren korkeusvirheen. Se laskee korkeuseron näiden kahden tilanteen leikkauspisteeseen ja tallettaa tuloksen hajapisteenä, jonka Z-arvona on tuo korkeusero. Tämä tehdään kaikille mallin kolmioille, jotka voidaan kääntää. Kun syntynyt hajapisteaineisto kolmioidaan, siitä löydetään Mallin asetukset -toiminnolla mahdolliset ongelmatilanteet (=suuret korkeuserot).
Yhdistää elementtilistan mallit yhdeksi tiedostoksi. Jos mallien kolmiot ovat osittain päällekkäin, kolmiointi poistaa toisen kolmion. Alt-näppäimen kanssa luo kolmioverkoista vektoritiedoston, jossa alkuperäiset kolmiot ovat taiteviivoina. Tämä aineisto voidaan kolmioida yhdeksi malliksi.
Laajentaa aktiivista mallia sivulle. Parametreina kysytään sivusiirron määrä ja vapaaehtoinen kaltevuus pilkulla erotettuna. Kaltevuus on positiivinen ylöspäin ja negatiivinen alaspäin. Se voidaan antaa joko 0.1, 1/10 tai 1:10. Jos kaltevuutta ei anneta, se lasketaan alkuperäisen mallin reunakolmioiden kaltevuudesta.
Jos aktiivinen tiedosto on vektoritiedosto, sen sulkeutuvia taiteviivoja käytetään suoraan mallin uusina reunaviivoina. Parametreja ei tällöin kysytä. Kaltevuutta ei voi määrätä, vaan taiteviivan pisteillä pitää olla oikea korko.
Poistaa aktiivisen mallin piilotetuilla alueilla olevien taiteviivojen pisteet.
Laskee uuteen vektorielementtiin mallin kolmioiden painopisteet hajapisteinä. Toiminto kysyy neljä pilkulla erotettua parametria: pisteiden pintatunnuksen, pisteiden koodin, minimi pinta-alan ja minimi sivunpituuden. Pintatunnus ja koodi sijoitetaan luoduille pisteille. Minimi pinta-alalla ja sivunpituudella voidaan piste jättää laskematta liian pienille tai kapeille kolmioille. Shift-näppäimen kanssa lasketaan pisteet vain raja-arvoja kapeimmille ja pienemmille kolmioille.
Luo maastomallin aktiivisesta tiegeometriasta. Toiminto kysyy pilkulla erotettuna neljä parametria: sivumitta, askel, korkeusero ja pintatunnus. Sivumitta on mallin leveys linjan molemmille puolille ja korkeusero lisätään pystygeometrian korkeuteen. Askel on linjalle laskettujen pisteiden paaluväli ja pintatunnus elementtilistaan lisättävän maastomallin pintatunnus.
Kysyy uuden pintatunnuksen ja asettaa sen kaikille elementtilistan valituille maastomalleille. Toimintoa käytettäessä elementtilistan on oltava esillä. Toimintoa ei voi kumota ja se käsittelee aina kaikki valitut mallit riippumatta niiden Käytössä- tai Piilossa-asetuksista.
Poimii maastomallista lukitut kolmioiden sivut ja tallentaa ne uuteen vektoritiedsoton kahden pisteen taiteviivoina.
