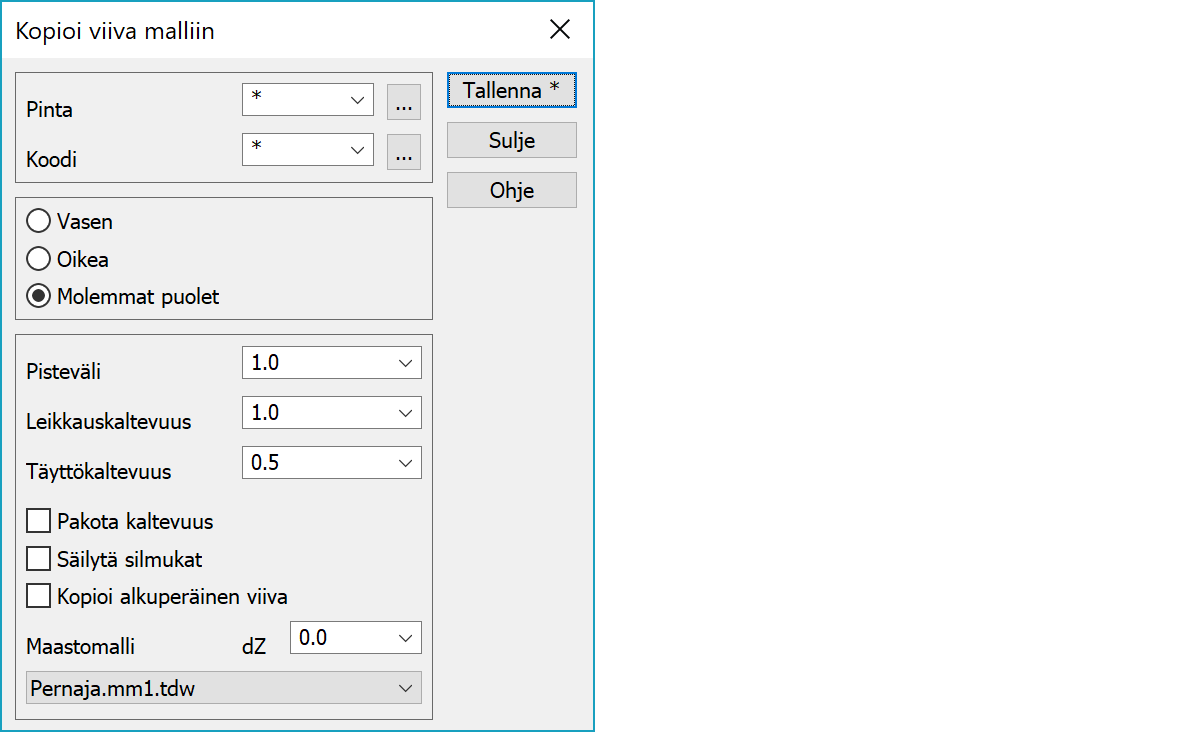

Kopioi viiva malliin Kopioi viiva malliinToiminnolla voi kopioida taiteviivaa kunnes se kohtaa annetun maastomallin. Mahdollistaa lisäksi kopioitavan viivan tihennyksen. Toiminto tutkiii pistekohtaisesti onko kopioitava viiva mallin ylä- vai alapuolella, päättelee tämän mukaan onko kyseessä leikkaus vai täyttö ja asettaa kaltevuuden etumerkin. Pakota kaltevuus -rastilla voidaan kaltevuus pakottaa alas- tai ylöspäin.
Tallennuspainikkeella kopiot tallennetaan aktiiviseen vektoritiedostoon. Shift-näppäimen kanssa aktivoidaan kopio automaattisesti kopioitavaksi viivaksi. Jos tuloksena oli useita viivoja, aktivoidaan niistä ensimmäinen.
Pintatunnus ja koodi kopioidulle taiteviivalle. Tähti (*) käyttää alkuperäisen viivan arvoja. Selauspainikkeet avaavat koodilistan ja asetukset muistavat kymmenen viimeksi käytettyä arvoa.
Viiva kopioidaan vasemmalle, oikealle tai molemmille puolille.
Kopioitava taiteviiva voidaan tihentää. Jos arvo on nolla, ei tihennystä tehdä. Tihennys tehdään tasavälein pyöristäen annettu mitta alaspäin.
Leikkauskaltevuutta käytetään, kun kopioitava viiva on mallin alapuolella ja täyttökaltevuutta, kun viiva on mallin yläpuolella. Kaltevuuden etumerkillä ei ole väliä. Kopioituun viivaan lisätään automaattisesti pisteet kohtiin, jossa se leikkaa maastomallin.
Arvo nolla jättää kaltevuuden laskematta ja poistaa tarpeettomat pisteet kopioista.
Pakottaa kaltevuuden etumerkin mukaan. Negatiivinen kaltevuus menee alaspäin ja positiivinen ylöspäin.
Tietyissä tilanteissa kopioituun viivaan muodostuu silmukoita. Jos tämä asetus on valittuna, ohjelma ei poista silmukoita automaattisesti.
Tekee kopion myös alkuperäisestä viivasta. Muutoin tihennys ja mahdolliset leikkauspisteet mallin kanssa lasketaan suoraan alkuperäiseen viivaan.
Käytettävän maastomallin nimi. Listalla näkyvät elementtilistan kaikki käytössä olevat maastomallitiedostot. Jos laskettu piste on mallin ulkopuolella, pisteitä ei tälle osalle lasketa. Arvoa dZ voidaan käyttää laskemaan tai nostamaan mallia ennen laskentaa.
