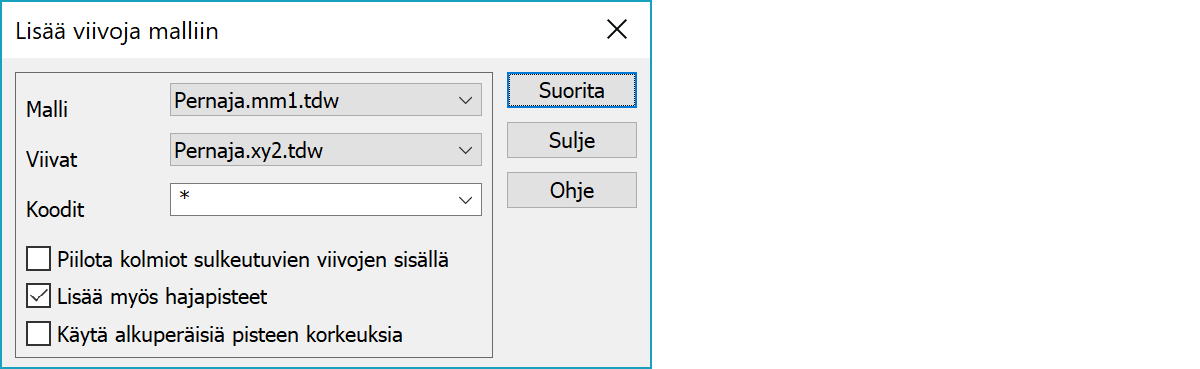

Lisää viivoja malliin

Maastomallin jakaminen osiin taiteviivoja käyttäen.

Malliin voidaan esimerkiksi upottaa talo, jonka massat halutaan laskea. Talon alue voidaan merkitä tai ulkopuolinen alue piilottaa. Viivan upottaminen malliin ei muuta mallin rakennetta, joten sillä ei ole vaikutusta siitä laskettuihin massoihin. Tätä toimintoa käytetään esimerkiksi Mallien yhdistämisessä rajaustiedoston ja mallien leikkausviivan upottamisessa eromalliin.

Malli

Valitse elementtilistasta malli, johon viivat upotetaan.

Viivat

Valitse elementtilistasta tiedosto, josta viivat haetaan.

Koodit

Tiedostosta haetaan vain tiettyjä koodeja. Voi olla yksittäinen koodi tai pilkulla erotettu lista. Vaikuttaa myös hajapisteiden lisäämiseen. Tähti (*) hakee kaikki koodit.

Piilota kolmiot sulkeutuvien viivojen sisällä

Jos lisättävä viiva on sulkeutuva, piilotetaan sen sisäpuoliset kolmiot.

Lisää myös hajapisteet

Lisää kolmioverkkoon myös tiedostossa olevat hajapisteet.

Käytä alkuperäisiä pisteen korkeuksia

Ei hae lisättäville viivoille ja pisteille korkeutta mallista, vaan käyttää alkuperäisiä.
