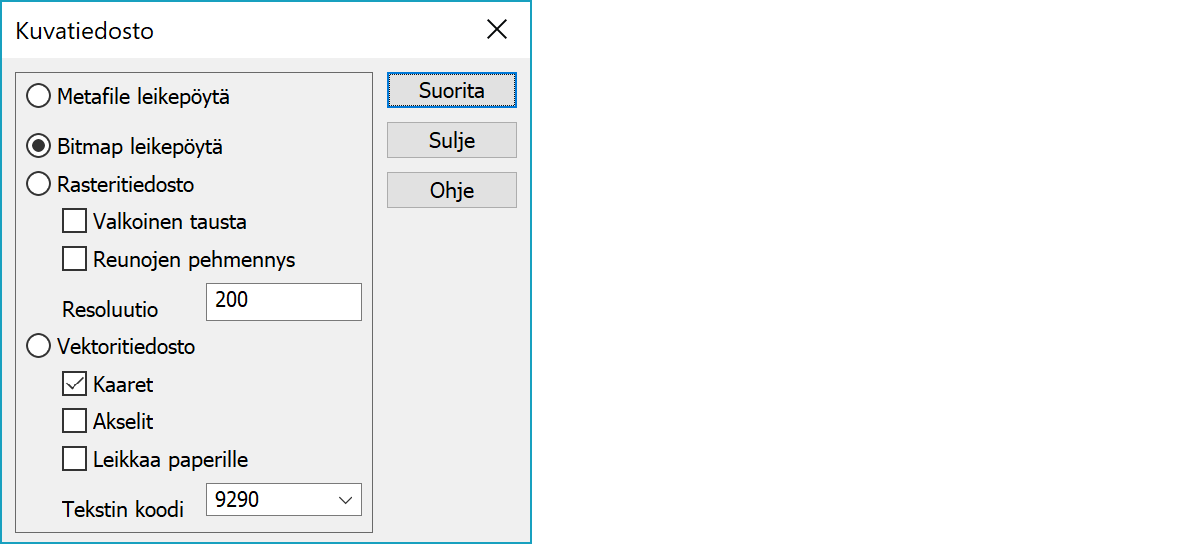

Kuvatiedosto KuvatiedostoKuvatiedosto toimintoa voidaan käyttää siirtämään piirtoalan aineisto kuvana muihin ohjelmiin. Kuvaan tulevat mukaan muun muassa ruudussa näkyvät lisätiedot, jotka valitaan Pisteen esitys -toiminnossa (koodikentät, koordinaatit). Kuvatiedosto on ainoa tapa viedä tiettyjä tietoja CAD-ohjelmiin (esim. poikki- ja pituusleikkaukset, tarkemittauksen nuolet).
Tallentaa kuvatiedoston leikepöydälle skaalattavassa Windows Metafile -muodossa.
Metafile on Windowsin oma sisäinen vektorimuoto, jossa kuva voidaan siirtää skaalattavassa muodossa esimerkiksi tekstinkäsittelyohjelmiin. Metafile muodostetaan aina paperin määräämästä alueesta.
Muodostaa paperin alueesta rasterikuvan ja tallentaa sen joko leikepöydälle tai tiedostoon. Tiedoston kirjoitus kysyy käytettävän rasteriformaatin ja kirjoittaa myös paperin kokoa ja sijaintia vastaavan CRD-koordinaatistotiedoston. Tallennettu kuva voidaan lukea suoraan takaisin elementtilistaan.
Valkoinen tausta -asetus käyttää aina valkoista taustaväriä riippumatta näytön taustaväriasetuksesta. Reunojen pehmennys käyttää antialiasing-tekniikkaa vektoriviivojen reunojen ja rasterikuvien pikseleiden pehmennykseen.
Resoluutio on PPI (Pixels per Inch) mittakaava luodulle rasterikuvalle. Esimerkiksi A4-kokoinen (210 x 297 mm) kuva 300 PPI resoluutiolla luo 2480 x 3508 pikselin rasterikuvan. Näyttöjen resoluutiot ovat yleensä luokkaa 100-200 PPI ja tulostimien luokkaa yli 600 PPI.
Nämä asetukset toimivat vain uuden DirectDraw piirron kanssa.
Vektoritiedosto muuntaa kaikki ruudulle piirtyvät elementit yksinkertaisemmaksi vektoritiedostoksi, joka sisältää ainoastaan pisteitä, viivoja ja tekstejä. Syntynyt tiedosto tallennetaan halutussa formaatissa levylle. Symboleita ja katkoviivoja ei muuteta erillisiksi taiteviivoiksi, joten kuvaustekniikka siirtyy ainoastaan mikäli käytettävä tallennusformaatti tukee sitä.
Siirtää kaaret vektoritiedostoon muuntamatta niitä murtoviivoiksi.
Kirjoittaa koordinaattiakselit tai -ristit vektoritiedostoon.
Leikkaa syntyneestä vektoritiedostosta pois piirtoalan ulkopuolelle jäävät osat.
Pisteen teksteille laitettava koodi. Mikäli tämä koodi sisältää määreen %s tai *, korvataan se alkuperäisen pisteen koodilla. Esimerkiksi T%s tekee pisteen koodista 25 tekstin koodin T25.
Koodilistassa näkyvät käytettävän kooditiedoston fonttilistalla olevat koodit.
